OEM مینیاتوری کشش موج گیربکس صفر بازگشت هارمونیک درایو گیربکس

جعبه گیربکس موج کششی OEM,جعبه دنده موج تنش هارمونیک,درایو گیر هارمونیک OEM

Harmonic strain wave gear box

OEM Harmonic Gear Drive

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

مدل 8 مدل 11

با ما تماس بگیرید

درخواست نقل قول

OEM مینیاتوری کشش موج گیربکس صفر بازگشت هارمونیک درایو گیربکس

جزئیات محصول

محصول:

درایو هارمونیک مینیاتوری

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

50، 80، 100

عکس العمل:

≤30 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

10000 ساعت

مدل:

8، 11

وزن:

0.06 تا 0.27 کیلوگرم

تضمین:

1 سال

رنگ:

گلوله

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

محرک هارمونیک کوچک با ظرفیت بارگذاری بالا

Name: OEM مینیاتوری کشش موج گیربکس صفر بازگشت هارمونیک درایو گیربکس
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: مدل 8 مدل 11
Availability: InStock

توضیحات محصول

واحدهای هارمونیک درایو مدل 8 و مدل 11 از سری LS و LH به عنوان کاهش دهنده موج کشش کوچک شناخته می شوند.
کاهش دهنده های موج فشرده سازی کوچک سری LS و LH در یک بسته بسیار جمع و جور، دقت موقعیت گذاری بالایی را فراهم می کنند.
این محرک های هارمونیک برای کاربردهای نیمه هادی و رباتیک، به ویژه برای قطب های پای دست برای روبات های صنعتی کوچک و همکاری مناسب هستند.ماشین آلات صنعتی که وزن یک عامل حیاتی است.

ویژگی های کلیدی

• جمع و جور و سبک وزن

• دقت موقعیت گذاری بالا

• ظرفیت چرخش بزرگ
• ظرفیت سنگین حمل شعاعی، محوری و محرک

• سه نسبت کاهش در دسترس: 50:1 تا 100:1

جدول پارامترهای نامی سری LS

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤40	0.08	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤40	0.08	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤30	0.25	10000
11	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3	8500	3500	≤30	0.17	10000

جدول پارامترهای نامی سری LH

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

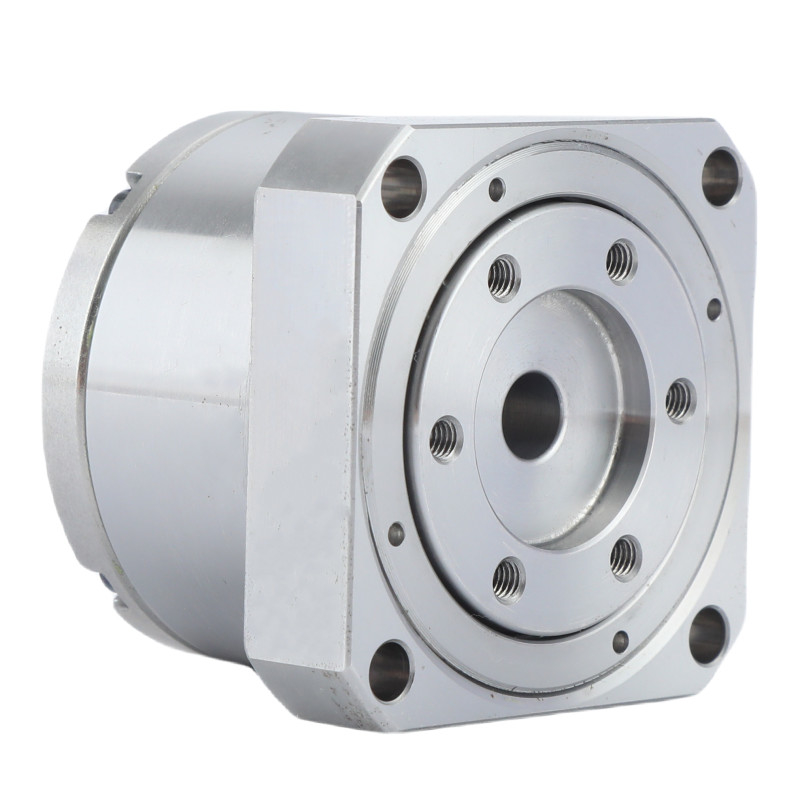

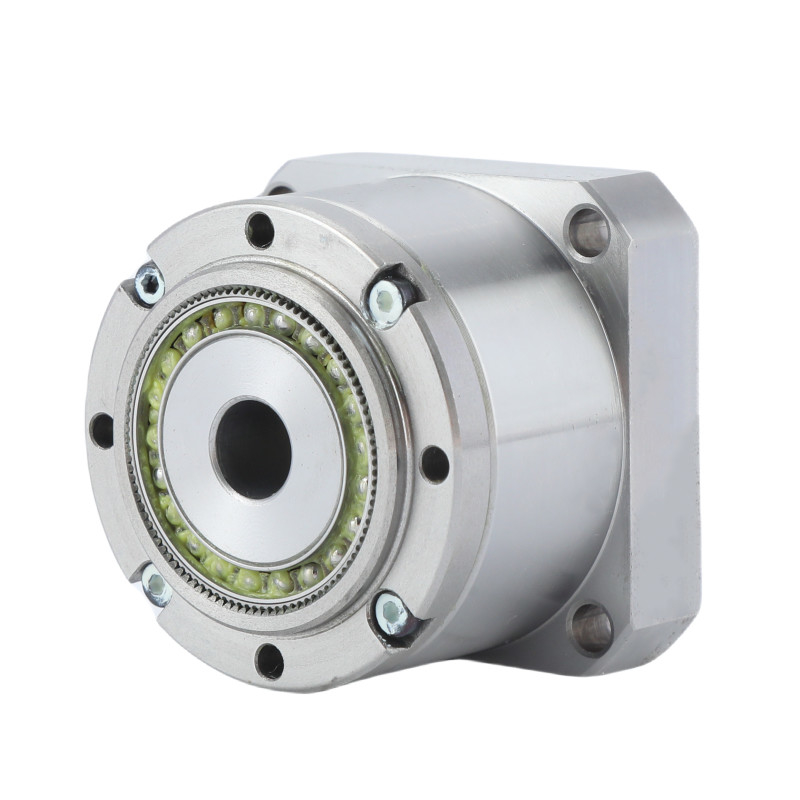

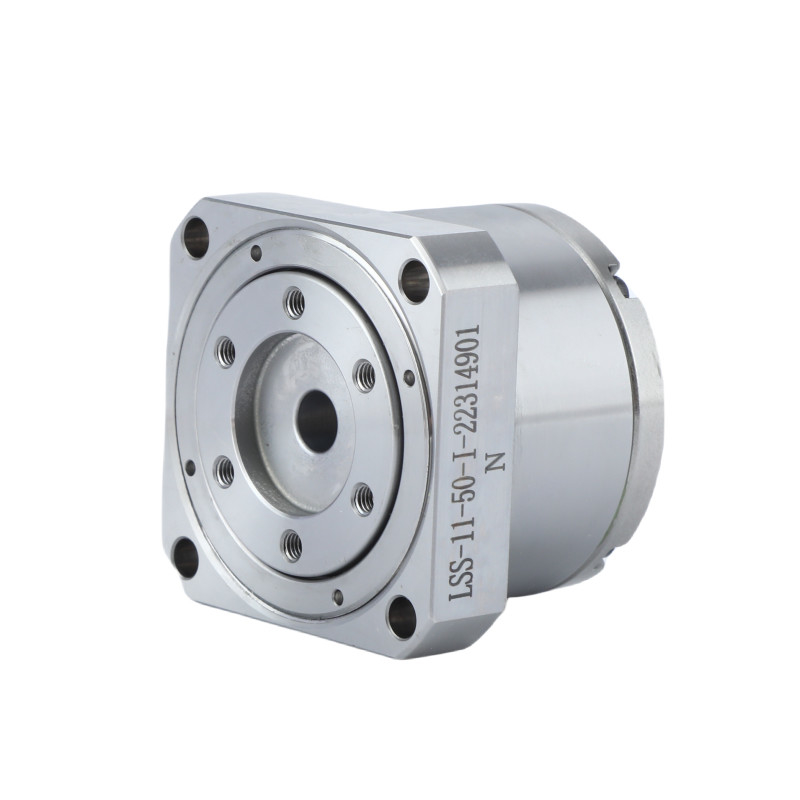

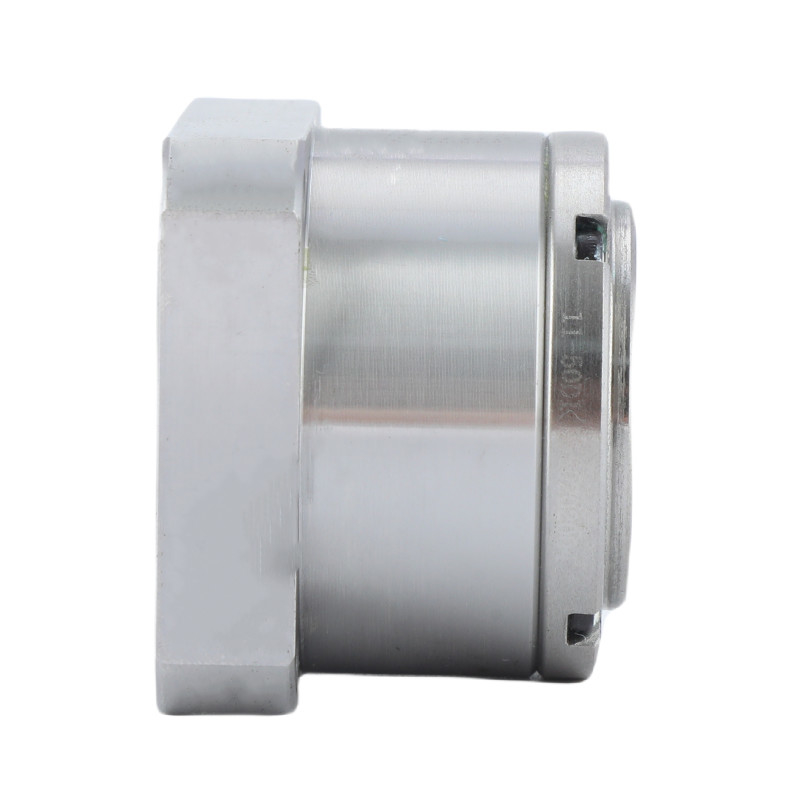

تصاویر دقیق

ویژگی های کلیدیدرایو هارمونیک کوچک سری LS و LH
محصول	کم کننده موج فشرده سازی کوچک
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50، 80، 100
واکنش	کمتر از 30 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	10000 ساعت
مدل	8، 11
وزن	0.06 تا 0.27 کیلوگرم
تضمین	1 سال

درخواست

درایو های هارمونیک، یا درایو های دنده هارمونیک، مکانیسم های دنده تخصصی هستند که به دلیل دقت و طراحی جمع و جور خود شناخته می شوند.آنها به خاطر خواص منحصر به فرد خود در زمینه های مختلف کاربرد پیدا می کنند.

رباتیک	درایو های هارمونیک به طور گسترده ای در رباتیک به دلیل نسبت تورک به وزن بالا و دقت استفاده می شوند. آنها به دستیابی به کنترل دقیق و موقعیت در دست ها و پاها کمک می کنند.
هوافضا	در مهندسی هوافضا، این درایو ها به دلیل قابلیت اطمینان و فشرده بودن خود در سیستم های ماهواره ای و فضاپیما استفاده می شوند.آنها در مکانیسم هایی که نیاز به دقت بالا و حداقل واکنش دارند ضروری هستند، مانند آنتن های ماهواره ای و دستگاه فرود.
دستگاه های پزشکی	درایوهای هارمونیک در دستگاه های پزشکی مختلف از جمله روبات های جراحی و تجهیزات تشخیصی استفاده می شود.دقت و حرکت صاف آنها برای عملیات های ظریف و تشخیص دقیق ضروری است.
اتوماسیون صنعتی	آنها در سیستم های اتوماسیون صنعتی برای وظایف مانند دستکاری مواد، مونتاژ و ابزار ماشین مورد استفاده قرار می گیرند.توانایی آنها در رسیدگی به بارهای بالا در حالی که حفظ دقت آنها را مناسب برای این برنامه های کاربردی است.
سیستم های نوری	درایو های هارمونیک در سیستم های نوری مانند تلسکوپ ها و دوربین های با دقت بالا مورد استفاده قرار می گیرند، جایی که موقعیت دقیق و حداقل بازی مکانیکی بسیار مهم است.
ماشین آلات	در کاربردهای خودرو، درایو های هارمونیک را می توان در سیستم هایی یافت که نیاز به کنترل حرکتی جمع و جور و کارآمد دارند.به عنوان مثال در انواع خاصی از مکانیسم های هدایت یا سیستم های پیشرفته کمک به راننده (ADAS).
