فوق نازک تورک استاتیک بالا هارمونیک درایو رباتیک هارمونیک گیربکس

گیربکس هارمونیک محرک تورک ایستاتیک بالا,گیربکس هارمونیک کم کننده,دنده های کاهش دهنده هارمونیک با تورک ایستاتیک بالا

Reduction harmonic drive gearbox

High Static Torque harmonic reduction gear

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

مدل 14، 17، 20، 25، 32

با ما تماس بگیرید

درخواست نقل قول

فوق نازک تورک استاتیک بالا هارمونیک درایو رباتیک هارمونیک گیربکس

جزئیات محصول

محصول:

LSD-I Ultra - Flat Strain Wave Reducer

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

50، 80، 100

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

10000 ساعت

مدل:

14، 17، 20، 25، 32

وزن:

0.37 تا 2.48 کیلوگرم

رنگ:

گلوله

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

درایو هارمونیک فوق نازک با تورک ایستاتیک بالا

Name: فوق نازک تورک استاتیک بالا هارمونیک درایو رباتیک هارمونیک گیربکس
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: مدل 14، 17، 20، 25، 32
Availability: InStock

توضیحات محصول

درایو های هارمونیک سری LSD-I به عنوان Ultra-Flat شناخته می شوند.موج کششواحدهای دنده.

این طراحی انعطاف پذیر باعث می شود که دقت موقعیت و چرخش بسیار عالی باشد

این درایوهای هارمونیک فوق صافبسیار مناسب برای استفاده به عنوان مفاصل نهایی ربات و کاهش دهنده های نهایی مشتری هستند.

ویژگی های اصلی LSD Series Harmonic Drive

ساختار فوق صاف
طراحی فشرده و مختصر
ظرفیت گشتاور ایستاتیک بالا
ورودی و خروجی هم محوری
دقت موقعیت بندی عالی و دقت چرخش

جدول پارامترهای نامی LSD - سری I هارمونیک درایو

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	3.7	0.38	12	1.2	4.8	0.49	24	2.4	8500	3500	≤20	0.37	9000
	80	5.4	0.55	16	1.6	7.7	0.79	35	3.6					10000
	100	5.4	0.55	19	1.9	7.7	0.79	35	3.6					10000
17	50	11	1.1	23	2.3	18	1.9	48	4.9	7300	3500	≤20	0.49	9000
	80	15	1.5	29	3	19	1.9	61	6.2					10000
	100	16	1.6	37	3.8	27	2.8	71	7.2					10000
20	50	17	1.7	39	4	24	2.4	69	7	6500	3500	≤20	0.68	9000
	80	24	2.4	51	5.2	33	3.4	89	9.1					10000
	100	28	2.9	57	5.8	34	3.5	95	9.7					10000
25	50	27	2.8	69	7	38	3.9	127	13	5600	3500	≤20	1.25	9000
	80	44	4.5	96	9.8	60	6.1	179	18					10000
	100	47	4.8	110	11	75	7.6	184	19					10000
32	50	53	5.4	151	15	75	7.6	268	27	4800	3500	≤20	2.48	9000
	80	83	8.5	213	22	117	12	398	41					10000
	100	96	10	233	24	151	15	420	43					10000

تصاویر دقیق

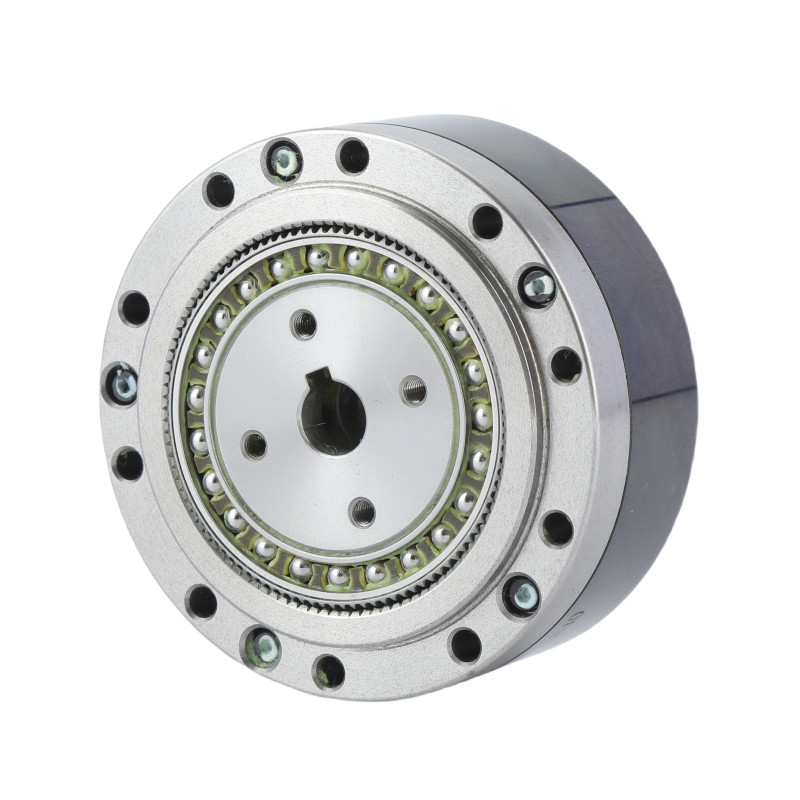

فوق نازک تورک استاتیک بالا هارمونیک درایو رباتیک هارمونیک گیربکس 0

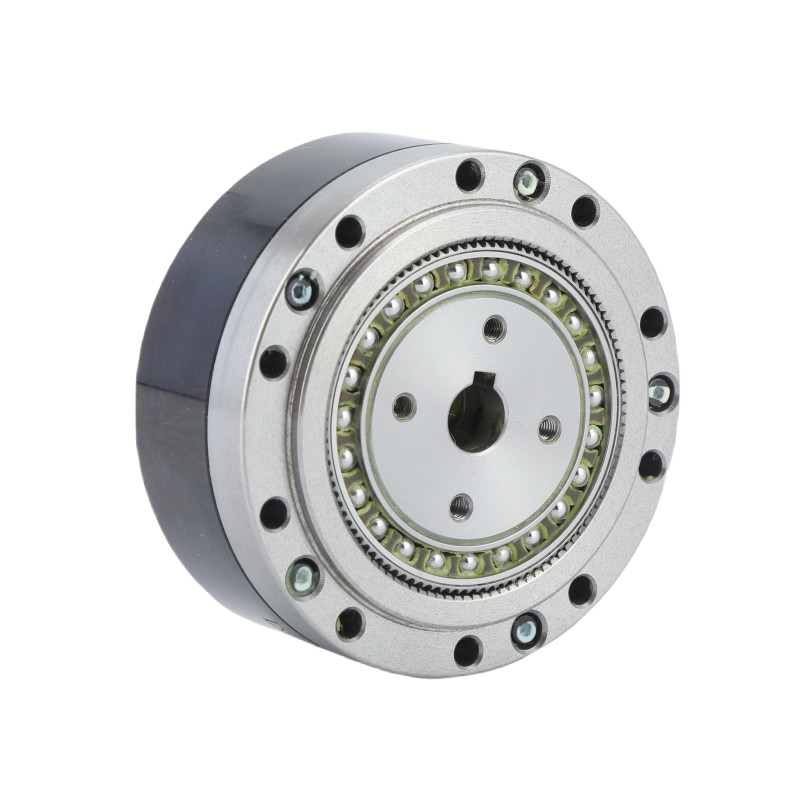

فوق نازک تورک استاتیک بالا هارمونیک درایو رباتیک هارمونیک گیربکس 1

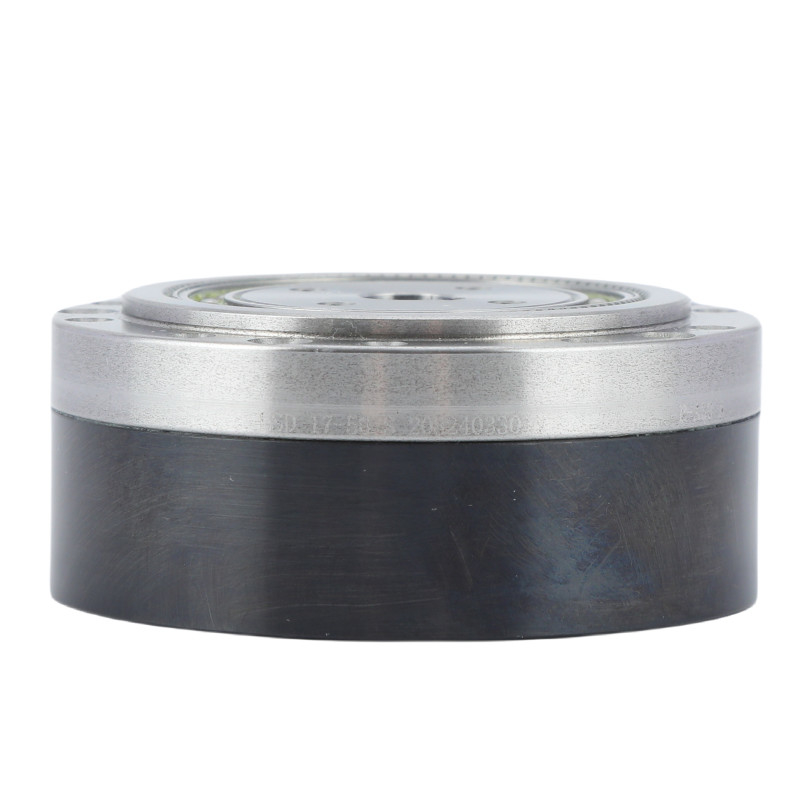

فوق نازک تورک استاتیک بالا هارمونیک درایو رباتیک هارمونیک گیربکس 2

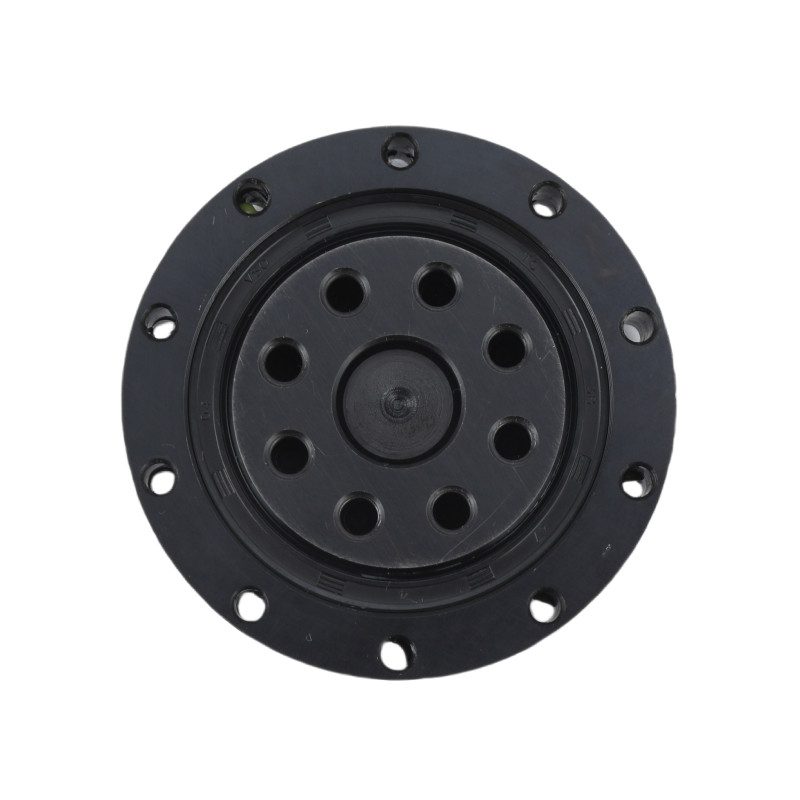

فوق نازک تورک استاتیک بالا هارمونیک درایو رباتیک هارمونیک گیربکس 3

ویژگی های اصلی LSD - سری I Ultra - Flat Strain Wave Reducer
محصول	درایو هارمونیک فوق صاف
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50، 80، 100
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	10000 ساعت
مدل	14، 17، 20، 25، 32
وزن	0.37 تا 2.48 کیلوگرم
تضمین	1 سال

درخواست ها


سیستم های تولیدی	سیستم های بسته بندی	ربات های انسانی	دستگاه های پزشکی

دانلود نقشه های PDF

LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf

LSD-17-XX-U-I.pdf LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf

LSD-25-P-XX-U-I.pdf LSD-25-XX-U-I.pdf LSD-32-P-XX-U-I.pdf

LSD-32-XX-U-I.pdf
