محرک کامپکت فوق نازک هارمونیک استفاده صنعتی گیربکس هارمونیک

جعبه های دنده ای فشرده,جعبه های چرخ دنده های موج کششی,کاهش هارمونیک فشرده

strain wave gear boxes Bearings

Compact harmonic gear reduction

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

مدل 14، 17، 20، 25، 32

با ما تماس بگیرید

درخواست نقل قول

محرک کامپکت فوق نازک هارمونیک استفاده صنعتی گیربکس هارمونیک

جزئیات محصول

محصول:

LHD - I Ultra - درایو هارمونیک تخت

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

50، 80، 100

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

10000 ساعت

مدل:

14، 17، 20، 25، 32

وزن:

0.34 تا 1.9 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

درایو هارمونیک کمکت فوق نازک

Name: محرک کامپکت فوق نازک هارمونیک استفاده صنعتی گیربکس هارمونیک
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: مدل 14، 17، 20، 25، 32
Availability: InStock

توضیحات محصول

LHD - I سری هارمونیک درایو است که با ظرفیت تورک بالا ultra-flatt فشرده موج گئیر واحد.

درایو های هارمونیک سری LHD - I با یک طرح جمع و جور و ساده برای ادغام آسان طراحی شده اند، به ارائه یک اثر کوچک و وزن کاهش یافته برای برنامه های کاربردی محدود فضایی کمک می کند.

این کاهش دهنده های دنده های هارمونیک فوق هموار بسیار مناسب برای استفاده به عنوان مفاصل پای ربات و کاهش دهنده های پای مشتری هستند

ویژگی های کلیدی

ساختار فوق صاف
طراحی جمع و جور و ساده
اندازه کوچک و وزن سبک
ظرفیت گشتاور بالا و سفتی بالا
ورودی و خروجی کواکسیال

جدول پارامترهای نامی درایو هارمونیک سری LHD

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min	حداکثر گشتاور مجاز در شروع و توقف	حداکثر مقدار مجاز برای تورم متوسط بار	حداکثر چرخش لحظه ای مجاز	حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min	حداکثر گشتاور مجاز در شروع و توقف	حداکثر مقدار مجاز برای تورم متوسط بار	حداکثر چرخش لحظه ای مجاز	حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		Nm	Nm	Nm	Nm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	3.7	12	4.8	23	8500	3500	≤20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

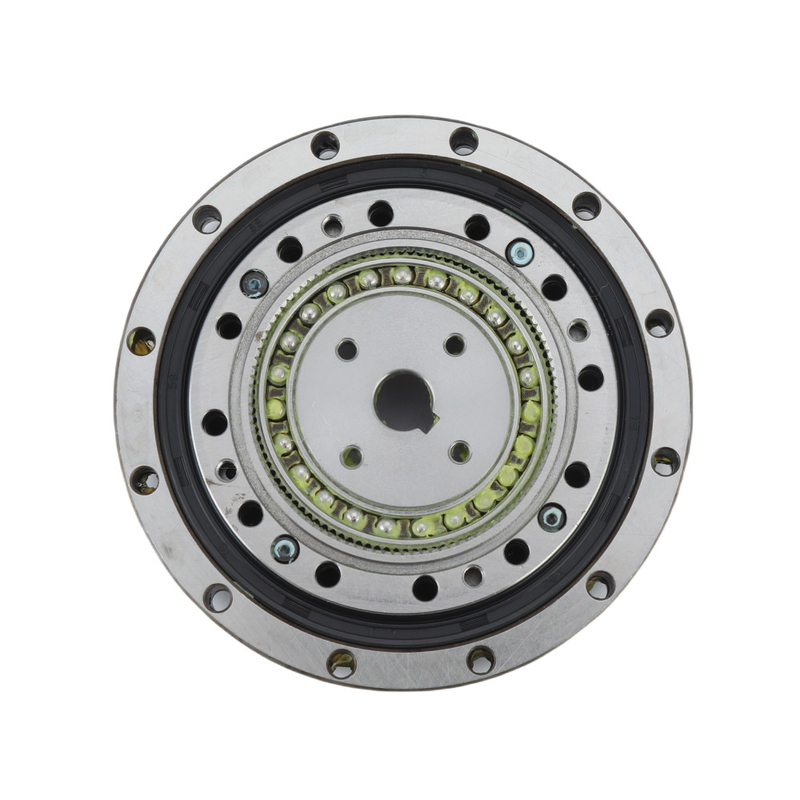

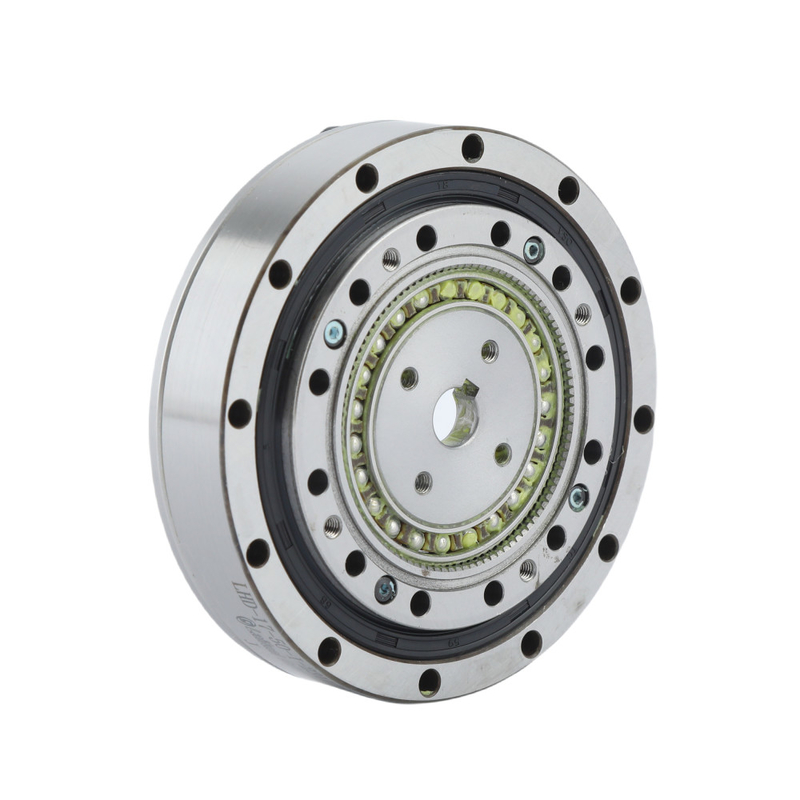

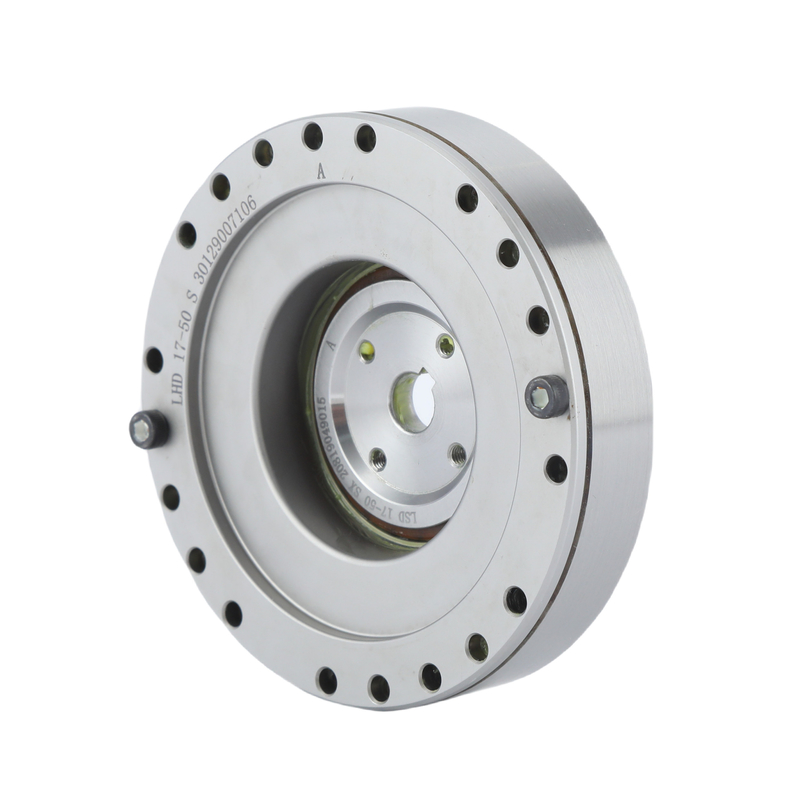

تصاویر دقیقاز LHD سری هارمونیک درایو

ویژگی های اصلی گیربکس کاهش دهنده هارمونیک فوق مسطح
محصول	درایو هارمونیک فوق صاف
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50، 80، 100
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	10000 ساعت
مدل	14، 17، 20، 25، 32
وزن	0.34 تا 1.9 کیلوگرم
تضمین	1 سال

درخواست ها


ربات صنعتی	هوافضا	سیستم تولید

دانلود نقشه های PDF

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
