شفت ورودی فوق مسطح کشش موج کاهش گیرنده بزرگ سوراخ LHD - III

کاهش دهنده موج کشش فوق صاف,کاهش دهنده موج کشش,ابزار فشار موج فوق صاف

strain wave reducer Gear

Ultra Flat strainwave gear

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

مدل 14، 17، 20، 25، 32

با ما تماس بگیرید

درخواست نقل قول

شفت ورودی فوق مسطح کشش موج کاهش گیرنده بزرگ سوراخ LHD - III

جزئیات محصول

محصول:

LHD - III Ultra - Flat Strain Wave Reducer (کمک کننده امواج فشرده سازی فوق سطح)

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

501 تا 160:1

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

10000 ساعت

مدل:

14، 17، 20، 25، 32

ساختار:

توخالی

وزن:

0.64 تا 3.56 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

LHD فوق - صاف - III کوچک کننده موج کشش گودال ورودی بزرگ

Name: شفت ورودی فوق مسطح کشش موج کاهش گیرنده بزرگ سوراخ LHD - III
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: مدل 14، 17، 20، 25، 32
Availability: InStock

توضیحات محصول

LHD - III سری کاهش دهنده موج کشش است واحد های چرخ دنده فوق العاده تخت با ظرفیت گشتاور بالا.

آن را با یک طرح جمع و جور و ساده برای ادغام آسان طراحی شده است، کمک می کند تا یک اثر پایینی کوچک و وزن کاهش یافته برای برنامه های کاربردی فضای محدود ارائه دهد.

این دستگاه های کاهش دهنده دنده های بسیار صاف برای استفاده به عنوان مفاصل نهایی روبات و دستگاه های کاهش دهنده برای مشتریان بسیار مناسب هستند.

ویژگی های کلیدی

ساختار فوق صاف
طراحی جمع و جور و ساده
اندازه کوچک و وزن سبک
ظرفیت گشتاور بالا و سفتی بالا
ورودی و خروجی کواکسیال

جدول پارامترهای نامی سری LHD-III

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min	حداکثر گشتاور مجاز در شروع و توقف	حداکثر مقدار مجاز برای تورم متوسط بار	حداکثر چرخش لحظه ای مجاز	حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min	حداکثر گشتاور مجاز در شروع و توقف	حداکثر مقدار مجاز برای تورم متوسط بار	حداکثر چرخش لحظه ای مجاز	حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		Nm	Nm	Nm	Nm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	3.7	12	4.8	23	8500	3500	≤20	0.64	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	0.87	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	1.14	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	1.75	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤20	3.56	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

تصاویر دقیق

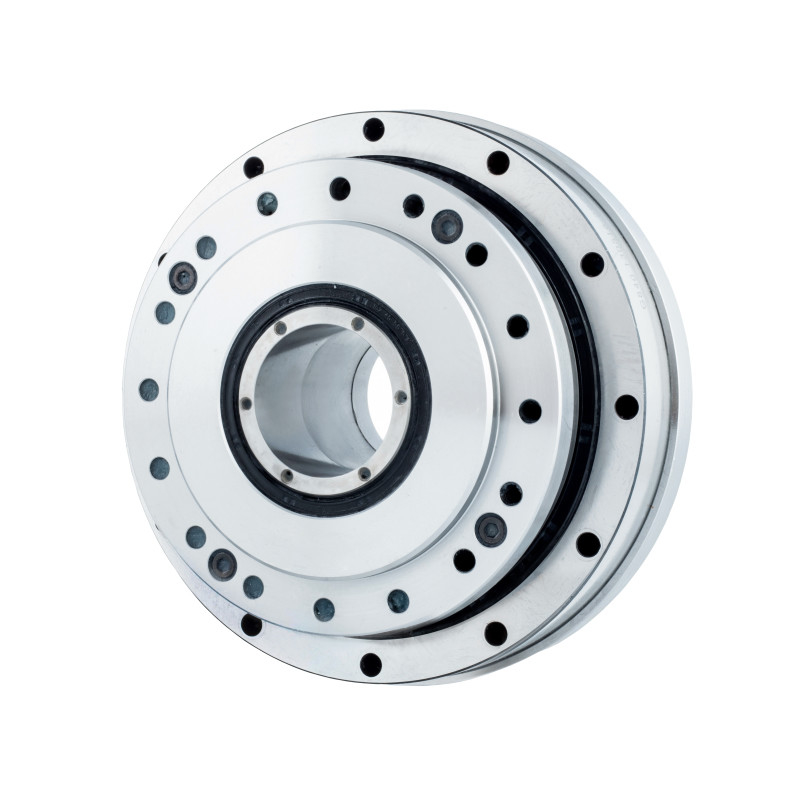

شفت ورودی فوق مسطح کشش موج کاهش گیرنده بزرگ سوراخ LHD - III 0

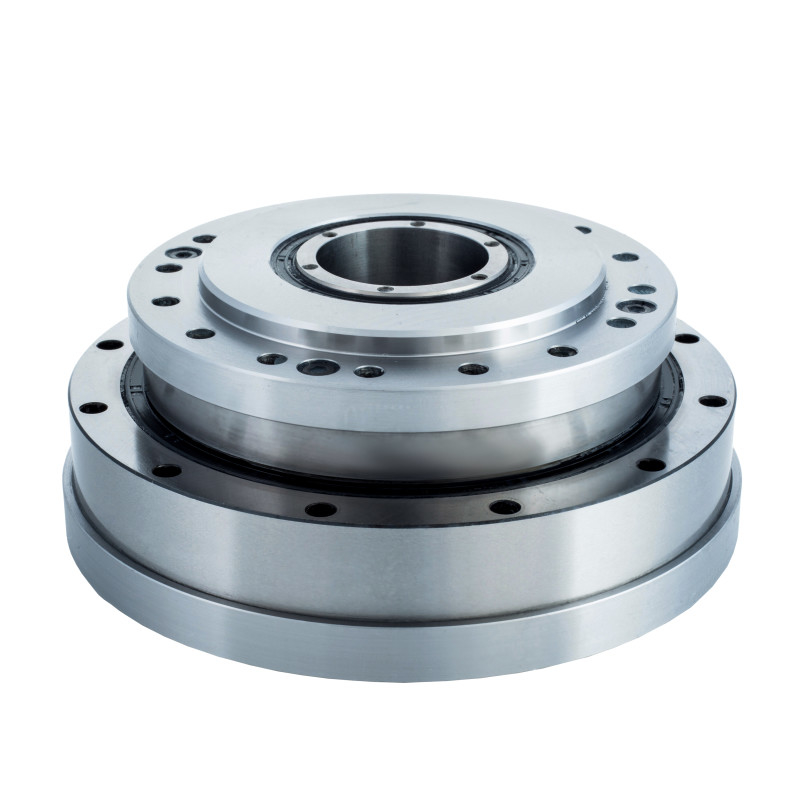

شفت ورودی فوق مسطح کشش موج کاهش گیرنده بزرگ سوراخ LHD - III 1

شفت ورودی فوق مسطح کشش موج کاهش گیرنده بزرگ سوراخ LHD - III 2

ویژگی های اصلی LHD - سری III Ultra - Flat Depression Wave Reducer
محصول	کاهش دهنده امواج فشرده فوق سطح
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50، 80، 100
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	10000 ساعت
مدل	14، 17، 20، 25، 32
وزن	0.34 تا 1.9 کیلوگرم
تضمین	1 سال

درخواست ها


ربات های صنعتی	هوافضا	سیستم های بسته بندی

دانلود نقشه های PDF

LHD-14-XX-U-III.pdf LHD-17-XX-U-III.pdf LHD-20-XX-U-III.pdf

LHD-25-XX-U-III.pdf LHD-32-XX-U-III.pdf
