واحد های گیر کم کننده گیر آمونیک سفارشی Strainwave

دستگاه کاهش دنده های هارمونیک سفارشی,دستگاه کاهش دنده های هارمونیک,تجهیزات مخصوص فشار

Strainwave harmonic gear reducer

Custom strainwave gear

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

14/17/20/20/25/32/40

با ما تماس بگیرید

درخواست نقل قول

واحد های گیر کم کننده گیر آمونیک سفارشی Strainwave

جزئیات محصول

محصول:

LHT - II کاهنده موج کرنش

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

501 تا 120:1

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

15000 ساعت

مدل:

14، 17، 20، 25، 32، 40

وزن:

0.4 تا 4.4 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دستگاه های تراشه ای LHT - سری II که موجی کششی را کاهش می دهند

Name: واحد های گیر کم کننده گیر آمونیک سفارشی Strainwave
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

توضیحات محصول

سری LHT-II به عنوان موتور مستقیم شناخته می شودکاهش دهنده هارمونیک، با استفاده از ژنراتور امواج نوع اسلایدر متقاطع

این طراحی جمع و جور تر و آسان تر برای نصب است.

واحدهای دنده سری LHT - II می توانند به طور گسترده ای در روبات ها، روبات های انسان نما، تجهیزات تولید نیمه هادی، تجهیزات تولید FPD استفاده شوند.

ویژگی های کلیدی

طراحی فشرده و مختصر
ورودی و خروجی هم محوری
هیچ واکنش منفی
راننده مستقیم
دقت موقعیت بندی عالی و دقت چرخش

Spتعویضs

جدول پارامترهای نامی سری LHT-II

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.4	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤20	0.54	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤20	0.72	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤20	1.22	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	2.54	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤20	4.4	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

تصاویر دقیق

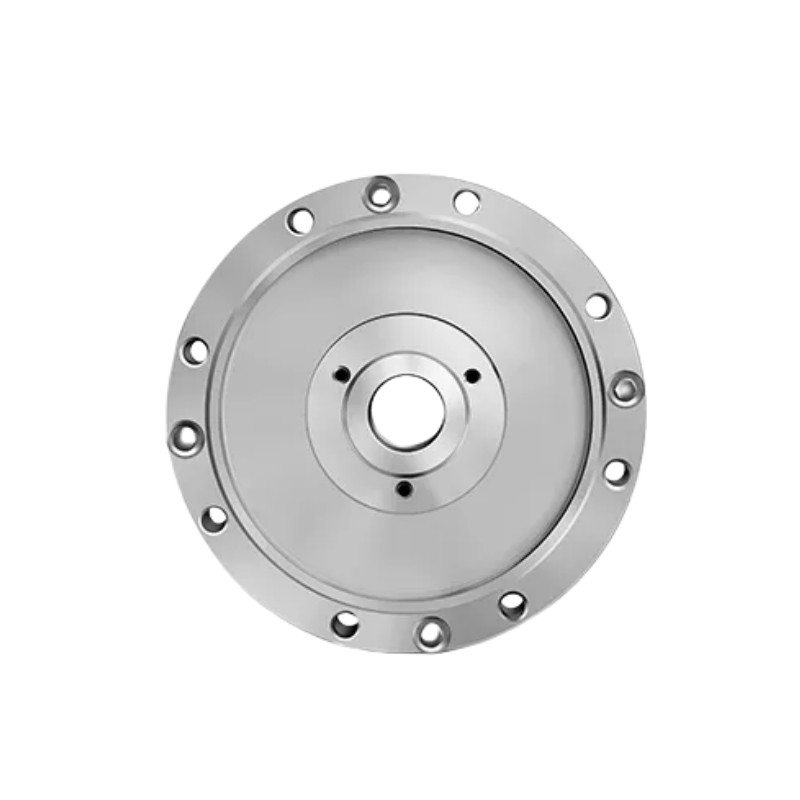

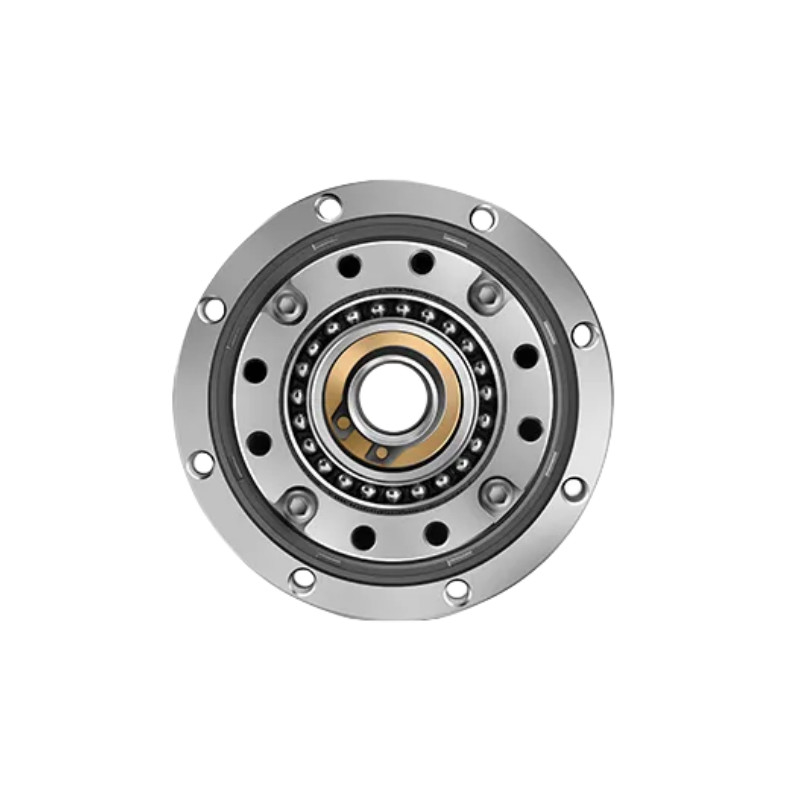

واحد های گیر کم کننده گیر آمونیک سفارشی Strainwave 0

ویژگی های اصلی دنده های هارمونیک LHT-II
محصول	کاهش دهنده موج فشرده شدن موتور
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	501 تا 160:1
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	14، 17، 20، 25، 32، 40
وزن	0.4 تا 4.4 کیلوگرم
تضمین	1 سال

دانلود نقشه های PDF

LHT-14-XX-U-II.pdf LHT-17-XX-U-II.pdf LHT-20-XX-U-II.pdf

LHT-32-XX-U-II.pdf LHT-32-XX-U-II.pdf
