محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
مدل 14/17/20/20/25/32/40
توضیحات محصول

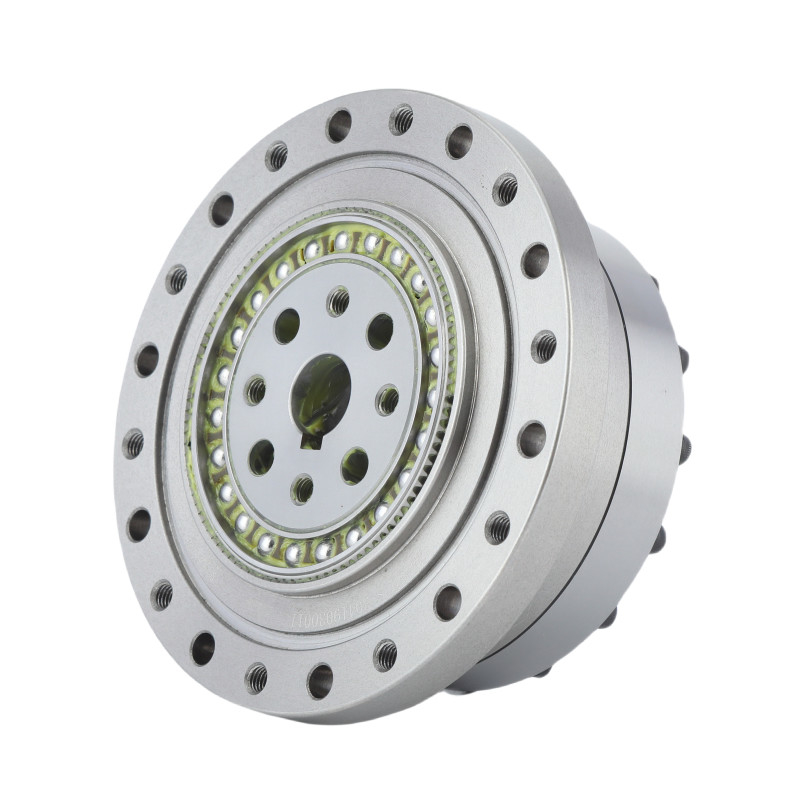

کاهش دهنده موج فشرده سازی سری LSG - I به طور خاص برای کاربردهای دارای گشتاور بالا توسعه یافته است.
در مقایسه با سری LSS ، ظرفیت تحمل گشتاور بیش از 30٪ است ، دارای طول عمر بیشتر بیش از 43٪ است ، که به دنبال ظرفیت بارگذاری بالا و قابلیت اطمینان است.
ویژگی های کلیدی
Spتعویضs
جدول پارامترهای نامی سری LSG-I
| مدل | نسبت کاهش | چرخش نامی در ورودی 2000r/min | حداکثر گشتاور مجاز در شروع و توقف | حداکثر مقدار مجاز برای تورم متوسط بار | حداکثر چرخش لحظه ای مجاز | حداکثر سرعت چرخش ورودی مجاز ((گرس) | سرعت چرخش ورودی متوسط مجاز ((گرس) | واکنش | وزن | طول عمر طراحی | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | آرک سک | کیلوگرم | ساعت | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | 20 | 0.51 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | ۵۸[1] | 5.9[1] | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | ۵۸[1] | 5.9[1] | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | ۵۸[1] | 5.9[1] | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | 20 | 0.67 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 109[1] | ۱۱[1] | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109[1] | ۱۱[1] | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109[1] | ۱۱[1] | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | 20 | 0.96 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | 20 | 1.46 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | 20 | 3.11 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | 20 | 4.6 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1510[1] | 154[1] | 15000 | |||||
| [1]حداقل گشتاور مجاز توسط گشتاور راننده پیچ اتصال در انتهای خروجی محدود می شود | ||||||||||||||
تصاویر دقیق
| ویژگی های کلیدیظرفیت تورک بالاتر LSG - سری I کاهش دهنده موج فشرده سازی | |||
| محصول | کاهش دهنده موج فشرده سازی با قابلیت چرخش بزرگتر | ||
|
مواد
|
فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها | ||
|
نسبت کاهش
|
50، 80، 100، 120 | ||
|
واکنش
|
کمتر از 20 ثانیه قوس | ||
|
سرعت ورودی متوسط
|
۳۵۰۰ چرخ/دقیقه | ||
|
حداکثر سرعت ورودی
|
8500 دور/دقیقه | ||
|
زندگی طراحی شده
|
15000 ساعت | ||
|
مدل
|
14، 17، 20، 25، 32، 40 | ||
|
وزن
|
0.51 تا 4.6 کیلوگرم | ||
| تضمین | 1 سال | ||
دانلود نقشه های PDF
