ژنراتور موج فشرده سازی با دقت بالا هارمونیک درایو Reducer Gear

هارمونیک درایو ژنراتور موج کشش,ژنراتور موج هارمونیک درایو گیربکس,کاهش دهنده گیربکس هارمونیک

wave generator harmonic drive Gearing

harmonic gearing Reducer

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

14/17/20/20/25/32/40

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

LSS - واحد دنده هارمونیک II

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

50، 80، 100، 120

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

15000 ساعت

مدل:

14، 17، 20، 25، 32، 40

ظاهر:

شکل فنجان

وزن:

0.51 تا 4.6 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

LSS شکل جام دقیق بالا - سری دوم موج کشش کاهش دهنده چرخ های هارمونیک

Name: ژنراتور موج فشرده سازی با دقت بالا هارمونیک درایو Reducer Gear
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

توضیحات محصول

کاهش دهنده موج فشرده سازی سری LSS - II از ژنراتور موج نوع اسلایدر متقاطع استفاده می کند، شاخه ورودی از طریق یک اتصال اولدهام به سوراخ داخلی ژنراتور موج متصل می شود،یک مجموعه دنده های قطعات محوطه شده است که با یک محموله خروجی و فلنج رولر متقاطع دقیق ترکیب شده است..

استفاده از این دنده های هارمونیک یک راه حل بسیار جمع و جور، قوی و آسان برای استفاده از دنده های دنده است.

دنده های موج فشرده سازی فکس اسپلین به شکل فنجان استاندارد LSS - II می توانند به طور گسترده ای در رباتیک، تجهیزات تولید نیمه هادی، تجهیزات لیزر، تجهیزات تولید مدار چاپی،تجهیزات پزشکی، تلسکوپ ها، ابزار ماشین آلات فلزی، تجهیزات بسته بندی، هوافضا و زمینه های دیگر.

ویژگی های کلیدی

کار کردنش آسونه
دقت بالا
واکنش صفر
حامل خروجی با ظرفیت بارگذاری بالا
نسبت کاهش 50:1 تا 160:1

Spتعویضs

جدول پارامترهای نامی سری LSS-II

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز	میانگین سرعت چرخش ورودی مجاز	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		روغن	روغن	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

تصاویر دقیق

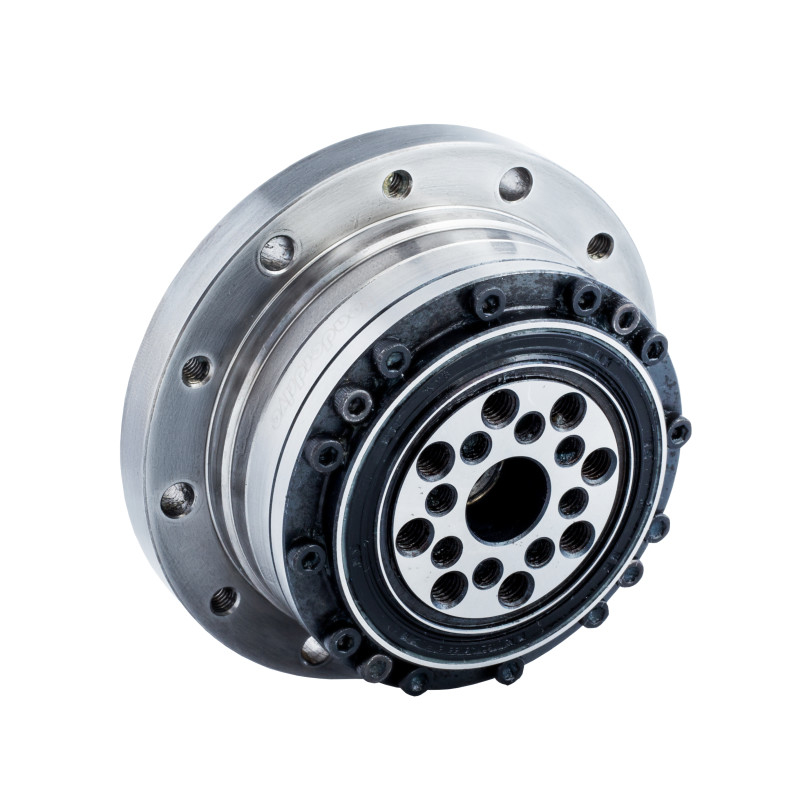

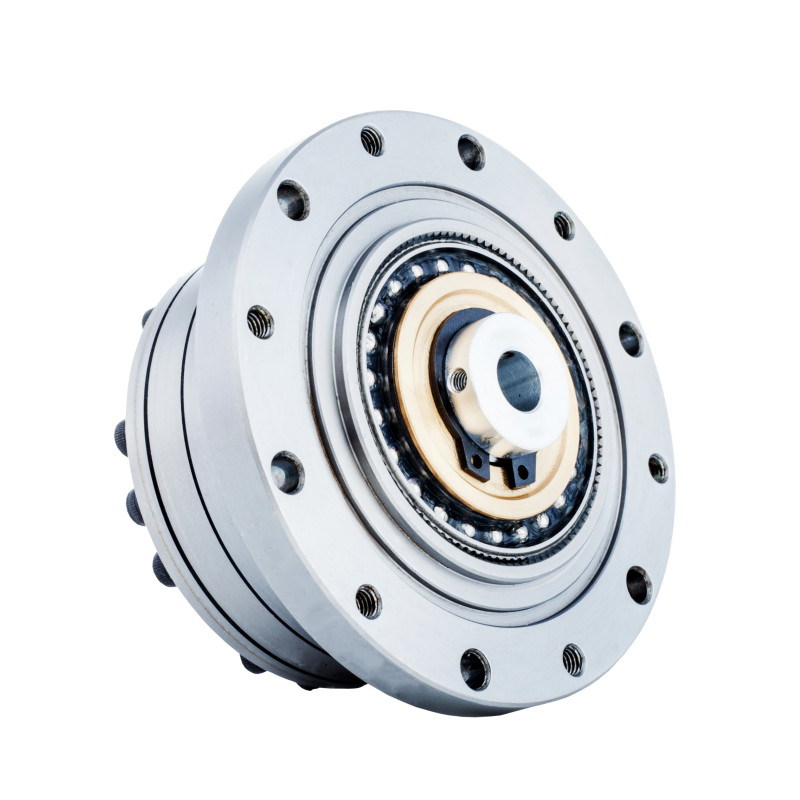

ژنراتور موج فشرده سازی با دقت بالا هارمونیک درایو Reducer Gear 0

ویژگی های اصلی واحدهای هارمونیک LSS - سری II
محصول	LSS - II کاهش دهنده موج کشش به شکل فنجان
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50، 80، 100، 120
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	14، 17، 20، 25، 32، 40
وزن	0.51 تا 4.6 کیلوگرم
تضمین	1 سال

دانلود نقشه های PDF

LSS-14-XX-U-II.pdf LSS-17-XX-U-II.pdf LSS-20-XX-U-II.pdf

LSS-25-XX-U-II.pdf LSS-32-XX-U-II.pdf
