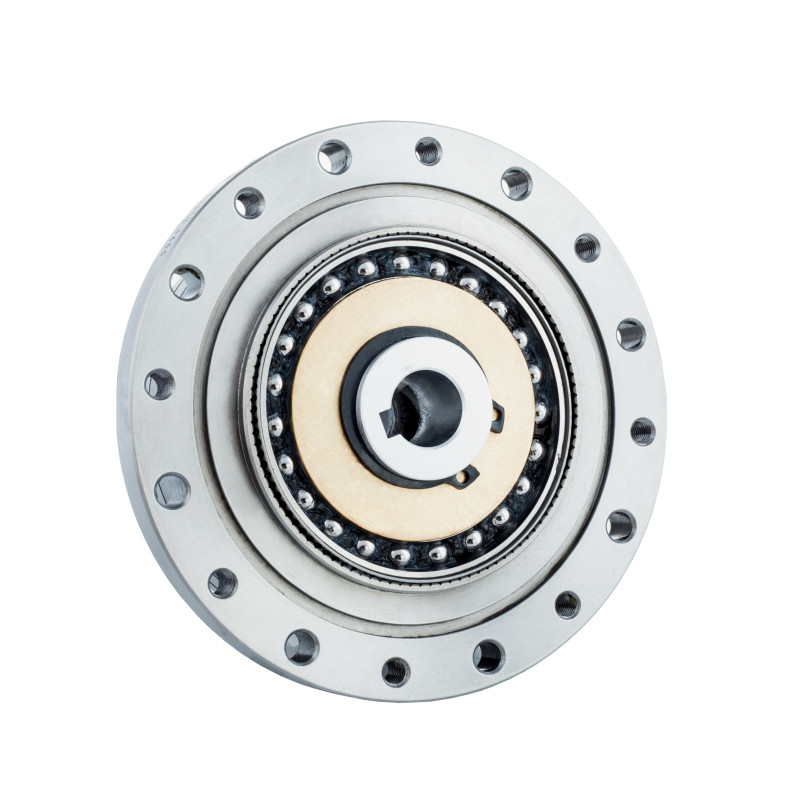

ژنراتور گیربکس موج فشرده سازی با کارایی بالا کاهش دهنده صفر واکنش

گیربکس موج Reducer,جعبه گیربکس موج صفر,ژنراتور موج فشار صفر

Zero Backlash wave gearbox

Zero Backlash strain wave generator

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

مدل 14/17/20/20/25/32/40

با ما تماس بگیرید

درخواست نقل قول

ژنراتور گیربکس موج فشرده سازی با کارایی بالا کاهش دهنده صفر واکنش

جزئیات محصول

محصول:

LSG - II کاهش دهنده موج فشرده سازی با ظرفیت چرخش بالاتر

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

50، 80، 100، 120

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

15000 ساعت

مدل:

14، 17، 20، 25، 32، 40

وزن:

0.51 تا 4.6 کیلوگرم

تضمین:

1 سال

رنگ:

گلوله

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

کاهش دهنده امواج فشرده سازی با کارایی بالا LSG - سری II صفر واکنش

Name: ژنراتور گیربکس موج فشرده سازی با کارایی بالا کاهش دهنده صفر واکنش
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: مدل 14/17/20/20/25/32/40
Availability: InStock

توضیحات محصول

کاهش دهنده موج کشش سری LSG - II به طور خاص برای برنامه های torque بالا توسعه یافته است.

در مقایسه با سری LSS استاندارد، ظرفیت تحمل گشتاور بیش از 30٪ است، و دارای طول عمر افزایش یافته بیش از 43٪ است، تلاش برای ظرفیت بار و قابلیت اطمینان بالا.

دنده های هارمونیک سری LSG - II می توانند به طور گسترده ای در روبات های انسان نما، تجهیزات تولید نیمه هادی، تجهیزات تولید مدار چاپی، ابزار ماشین آلات فلزی، تجهیزات فتوولتائیک استفاده شوند.

ویژگی های کلیدی

ساختار نوع فنجان
واکنش صفر
نسبت کاهش 50:1 تا 160:1
دقت و کارایی بالاتر
سفتی پیچ و تاب بالا
کار بدون مشکل
پرتوی خروجی رولر متقاطع قوی

Spتعویضs

جدول پارامترهای نامی سری LSG-II

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	20	0.51	10000
	80	10	1	30	3.1	14	1.4	۵۸[1]	5.9[1]					15000
	100	10	1	36	3.7	14	1.4	۵۸[1]	5.9[1]					15000
	120	10	1	36	3.7	14	1.4	۵۸[1]	5.9[1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	20	0.67	10000
	80	29	2.9	56	5.7	35	3.6	109[1]	۱۱[1]					15000
	100	31	3.2	70	7.2	51	5.2	109[1]	۱۱[1]					15000
	120	31	3.2	70	7.2	51	5.2	109[1]	۱۱[1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	20	0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	20	1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	20	3.11	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	20	4.6	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510[1]	154[1]					15000
[1]حداقل گشتاور مجاز توسط گشتاور راننده پیچ اتصال در انتهای خروجی محدود می شود

تصاویر دقیق

ویژگی های کلیدیکاهش دهنده موج فشرده سازی سری II
محصول	دستگاه کاهش دهنده هارمونیک با قابلیت چرخش بزرگتر
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50، 80، 100، 120
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	14، 17، 20، 25، 32، 40
وزن	0.51 تا 4.6 کیلوگرم
تضمین	1 سال

دانلود نقشه های PDF

LSG-14-XX-U-II.pdf LSG-17-XX-U-II.pdf LSG-20-XX-U-II.pdf

LSG-25-XX-U-II.pdf LSG-32-XX-U-II.pdf
