Name: Zero Backlash هارمونیک درایو موج ژنراتور تنش موج Reducer سفارشی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

خونه > محصولات > درایو هارمونیک >

Zero Backlash هارمونیک درایو موج ژنراتور تنش موج Reducer سفارشی

ژنراتور امواج هارمونیک Reducer,ژنراتور موج هارمونیک,صفر رد فعل درایو هارمونیک

Custom harmonic drive wave generator

Zero Backlash harmonic drive

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

14/17/20/20/25/32/40

با ما تماس بگیرید

درخواست نقل قول

Zero Backlash هارمونیک درایو موج ژنراتور تنش موج Reducer سفارشی

جزئیات محصول

محصول:

LHG - سری II هارمونیک دنده

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

501 تا 160:1

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

15000 ساعت

مدل:

14، 17، 20، 25، 32، 40

وزن:

0.4 تا 4.4 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

کاهش دهنده امواج فشرده LHG - سری II

توضیحات محصول

کاهش دهنده موج کشش سری LHG-IIیک عامل فرم فشرده برای یکپارچه سازی فضای کارآمد و اجازه می دهد تا موتور به طور مستقیم به گیربکس برای نصب ساده متصل شود.

این Reducer هارمونیک به طور خاص برای کاربردهای گشتاور بالا توسعه یافته است. در مقایسه با Reducer موج فشرده سازی استاندارد، سری LHG - II ظرفیت گشتاور 30٪ بالاتر را ارائه می دهد.اطمینان از عملکرد برتر در برنامه های کاربردی سخت، همراه با 43 درصد افزایش عمر خدمت.

ویژگی های کلیدی

طراحی فشرده و مختصر
سفتی پیچ و تاب بالا
ورودی و خروجی هم محوری
هیچ واکنش منفی
دقت موقعیت بندی عالی و دقت چرخش

جدول پارامترهای نامی سری LHG-II

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.4	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	0.54	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	0.72	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	1.22	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	2.54	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	4.4	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

تصاویر دقیق

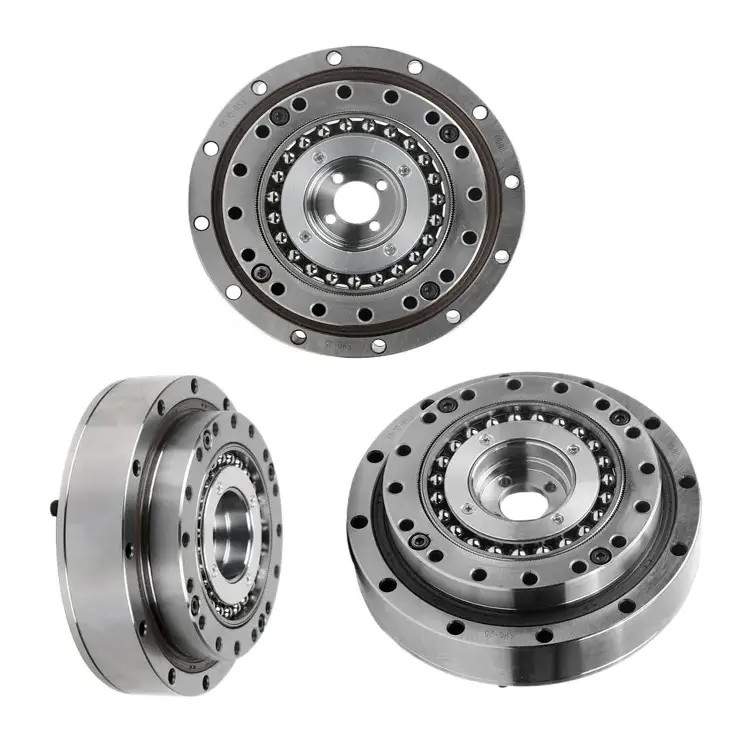

Zero Backlash هارمونیک درایو موج ژنراتور تنش موج Reducer سفارشی 0

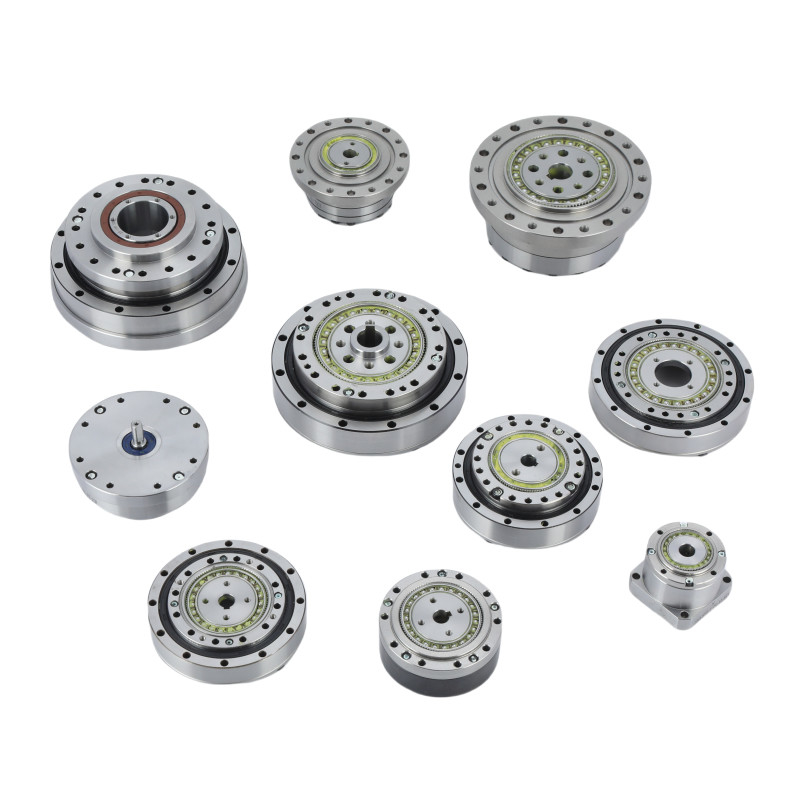

Zero Backlash هارمونیک درایو موج ژنراتور تنش موج Reducer سفارشی 1

ویژگی های اصلی LHG - سری دوم کاهش دهنده موج فشرده
محصول	کاهش دهنده هارمونیک سری LHG-II
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	501 تا 160:1
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	14، 17، 20، 25، 32، 40
وزن	0.4 تا 4.4 کیلوگرم
تضمین	1 سال

درخواست ها


ربات های صنعتی	ربات های انسانی	نیمه هادی

دانلود نقشه های PDF

LHG-14-XX-U-II.pdf LHG-17-XX-U-II.pdf LHG-20-XX-U-II.pdf

LHG-25-XX-U-II.pdf LHG-32-XX-U-II.pdf
