Name: دنده موج کششی با تورک بالا Reducer گیربکس هارمونیک کاملا مهر و موم شده است
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

خونه > محصولات > درایو هارمونیک >

دنده موج کششی با تورک بالا Reducer گیربکس هارمونیک کاملا مهر و موم شده است

درایو امواج فشرده کاملاً بسته شده,محرک موج کششی گیربکس هارمونی,کاهش دهنده امواج کشش گیربکس هارمونیک

strain wave drive Harmonic Gearbox

strain wave reducer Harmonic Gearbox

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

14/17/20/20/25/32/40

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

LHG - سری III کاهش موج کرنش

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

501 تا 160:1

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

15000 ساعت

مدل:

14، 17، 20، 25، 32، 40

وزن:

0.7 تا 7.2 کیلوگرم

ساختار:

کاملا مهر و موم شده

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

جعبه گیربکس هارمونیک تورک بالا به طور کامل بسته شده است

توضیحات محصول

LHG - III یک کاهش دهنده موج کشش با گشتاور بالا با ظرفیت حمل گشتاور 30٪ بالاتر از سری LHT استاندارد است که عملکرد برتر را در برنامه های کاربردی سخت تضمین می کند.

flexspline یک ساختار استوانه ای با فلنج های متراکم است. یک سوراخ عمودی قطر بزرگ در وسط کش مولد موج وجود دارد.

با افزایش 43٪ در عمر خدمات ، سری LHG - III قابلیت اطمینان و طول عمر بیشتری را فراهم می کند و زمان توقف و هزینه های نگهداری را به حداقل می رساند.

ویژگی های کلیدی

سفتی پیچ و تاب بالا
حفره بزرگ سوراخ
هیچ واکنش منفی
ظرفیت چرخش بزرگ
طراحی جمع و جور و ساده
واحدهای ورودی گودال در دسترس
دقت موقعیت گذاری بالا

جدول پارامترهای نامی سری LHG-III

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز (گريس)	میانگین سرعت چرخش ورودی مجاز (گريس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.7	15000
	80	10	1	30	3.1	14	1.4	61	6.2
	100	10	1	36	3.7	14	1.4	70	7.2
	120	10	1	36	3.7	14	1.4	70	7.2
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	0.99	15000
	80	29	2.9	56	5.7	35	3.6	113	12
	100	31	3.2	70	7.2	51	5.2	143	15
	120	31	3.2	70	7.2	51	5.2	112	11
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	1.32	15000
	80	44	4.5	96	9.8	61	6.2	165	17
	100	52	5.3	107	10.9	64	6.5	191	20
	120	52	5.3	113	11.5	64	6.5	191	20
	160	52	5.3	120	12.2	64	6.5	191	20
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	2.02	15000
	80	82	8.4	178	18	113	12	332	34
	100	87	8.9	204	21	140	14	369	38
	120	87	8.9	217	22	140	14	395	40
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	4.2	15000
	80	153	16	395	40	217	22	738	75
	100	178	18	433	44	281	29	841	86
	120	178	18	459	47	281	29	892	91
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	7.2	15000
	80	268	27	675	69	369	38	1270	130
	100	345	35	738	75	484	49	1400	143
	120	382	39	802	82	586	60	1530	156

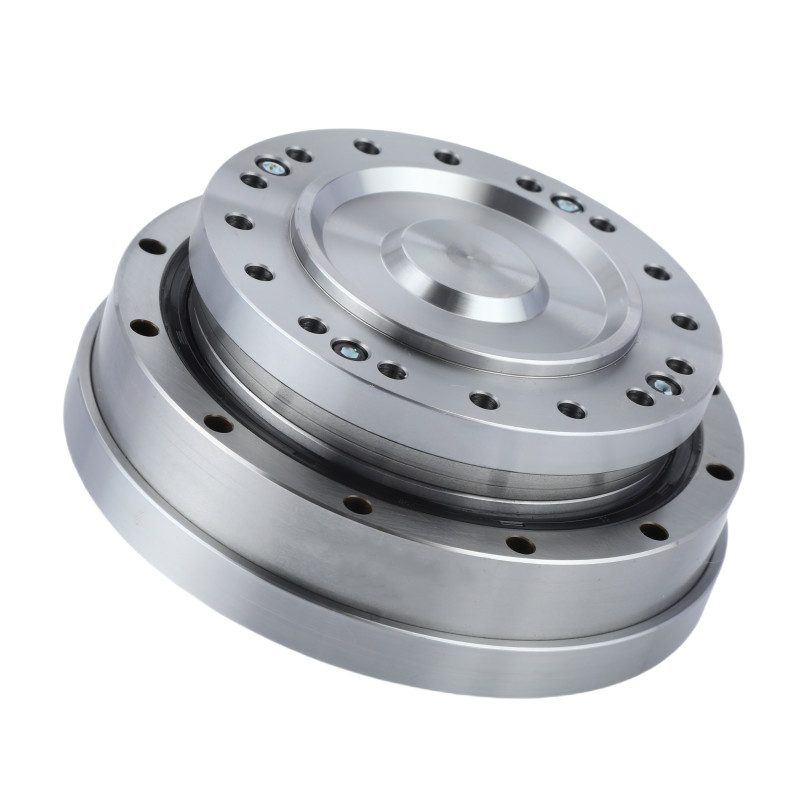

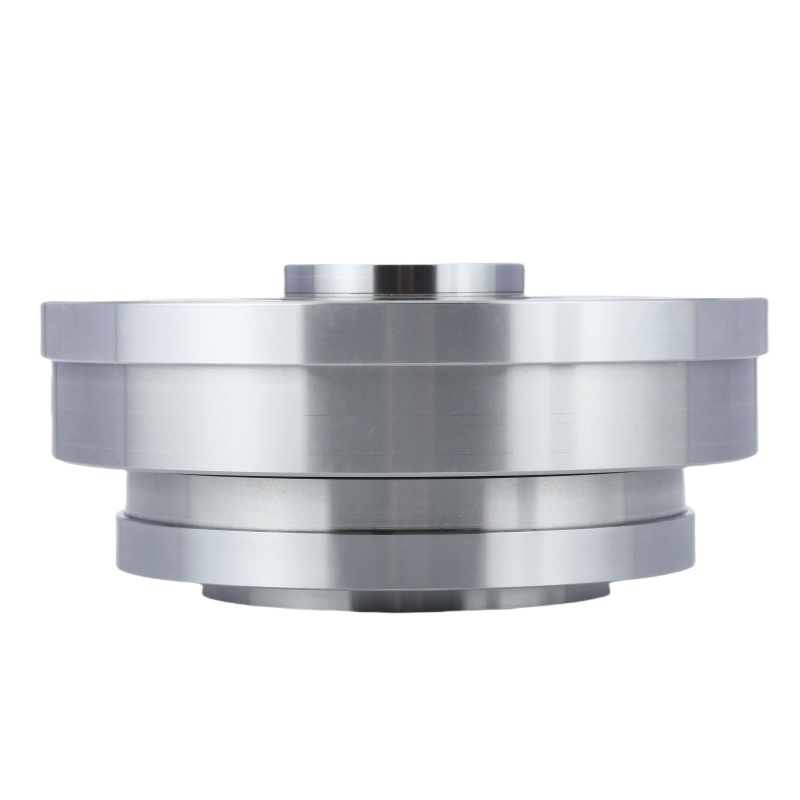

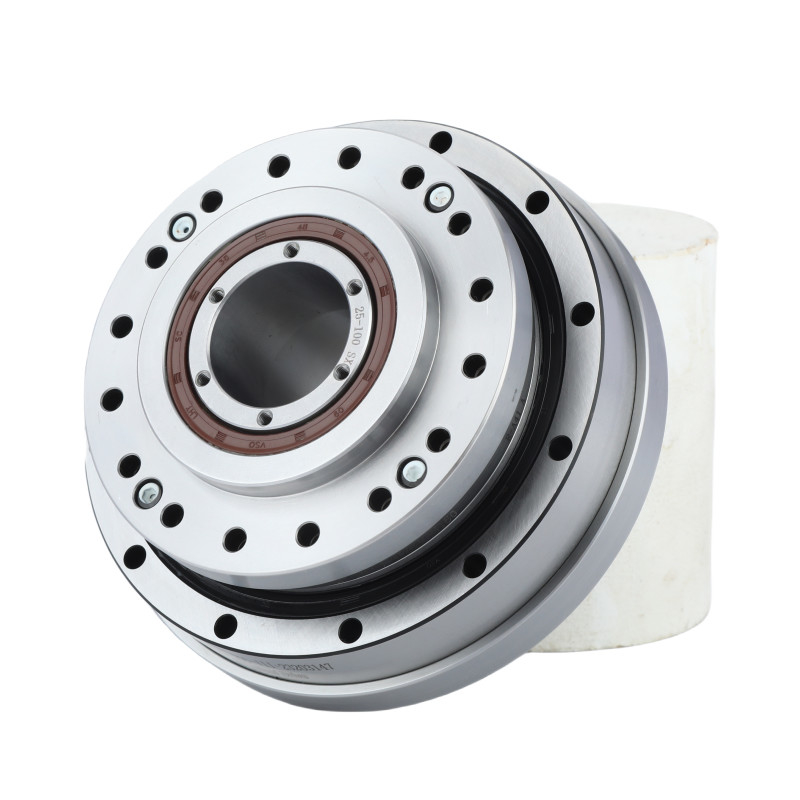

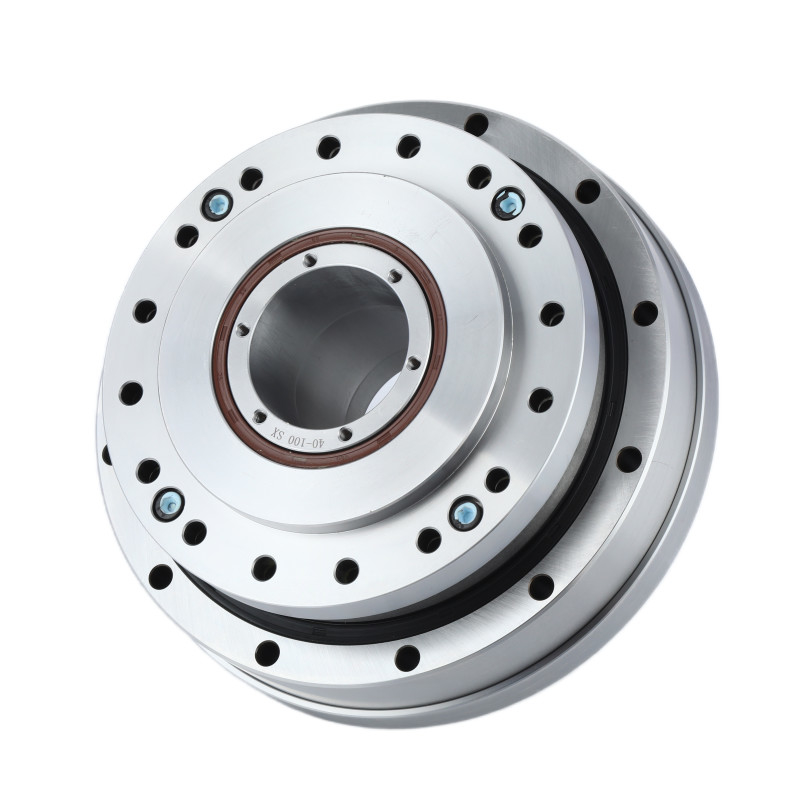

تصاویر دقیق

ویژگی های اصلی LHG - سری III کاهش دهنده موج فشرده سازی
محصول	LHG - سری III کاهش دهنده هارمونیک
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	501 تا 160:1
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	14، 17، 20، 25، 32، 40
ساختار	کاملا بسته شده
وزن	0.7 تا 7.2 کیلوگرم
تضمین	1 سال

درخواست ها


سیستم های بسته بندی	ماشین آلات CNC	ربات های صنعتی

دانلود نقشه های PDF

LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf

LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
