Name: درایو هارمونیک CNC به طور کامل مهر و موم شده با چرخ دنده های کاهش دهنده امواج تنش
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/25/32/40
Availability: InStock

خونه > محصولات > درایو هارمونیک >

درایو هارمونیک CNC به طور کامل مهر و موم شده با چرخ دنده های کاهش دهنده امواج تنش

درایو هارمونیک cnc کاملا بسته شده,درایو هارمونیک cnc دنده,داربست هارمونیک Reducer

cnc harmonic drive Gears

harmonic bearing Reducer

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

14/17/20/25/32/40

با ما تماس بگیرید

درخواست نقل قول

درایو هارمونیک CNC به طور کامل مهر و موم شده با چرخ دنده های کاهش دهنده امواج تنش

جزئیات محصول

محصول:

LHG - سری IV هارمونیک دنده

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

50، 80، 100، 120، 160

عکس العمل:

≤20 Arc Sec

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

15000 ساعت

مدل:

14، 17، 20، 25، 32، 40

وزن:

0.66 تا 7 کیلوگرم

رنگ:

گلوله

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

کاهش دهنده موج فشرده با سختي چرخش بالا به طور کامل مهر و موم شده

توضیحات محصول

LHG - IV به عنوان ساختار کاملاً مهر و موم شده شناخته شده است.

چرخش قابل تحمل سری LHG-IV بیش از 30٪ بیشتر از سری استاندارد LHT است. چرخ انعطاف پذیر آن یک ساختار استوانه ای فلانژ سوراخ را اتخاذ می کند.و کش کش مولد موج با یک شاخه ورودی می آید، و به ویژه برای کاربردهایی که نیاز به نصب دنده های چتر یا محرک های کمربند هم زمان در انتهای ورودی دارند مناسب است.

ویژگی های کلیدی

سفتی پیچ و تاب بالا
واکنش صفر کم
ظرفیت چرخش بزرگ
دقت موقعیت گذاری بالا
1 سال گارانتی

جدول پارامترهای نامی سری LHG-IV

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	0.9	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	1.99	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	4.00	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	7.00	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

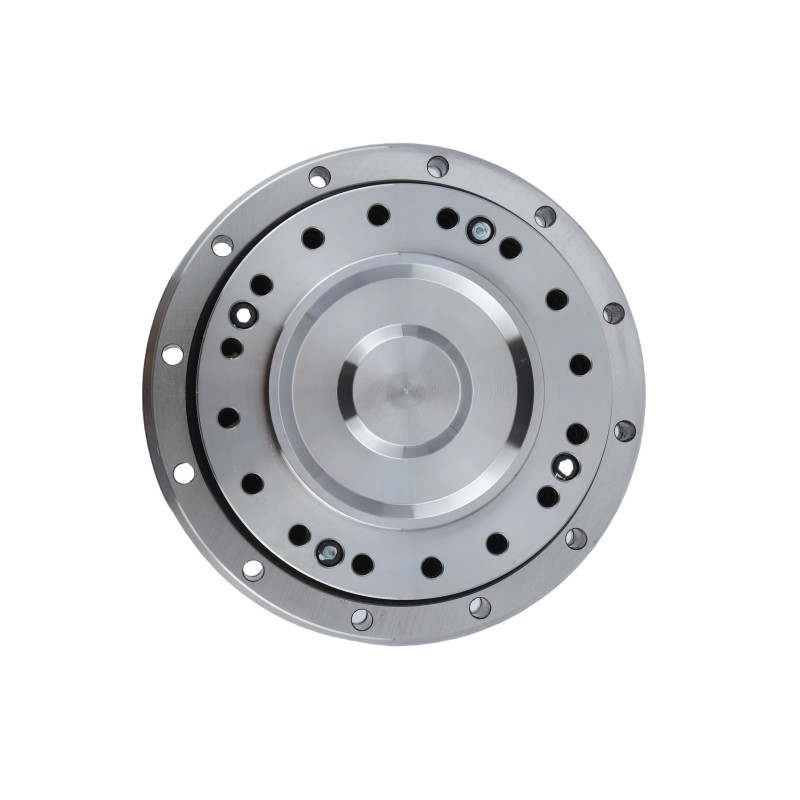

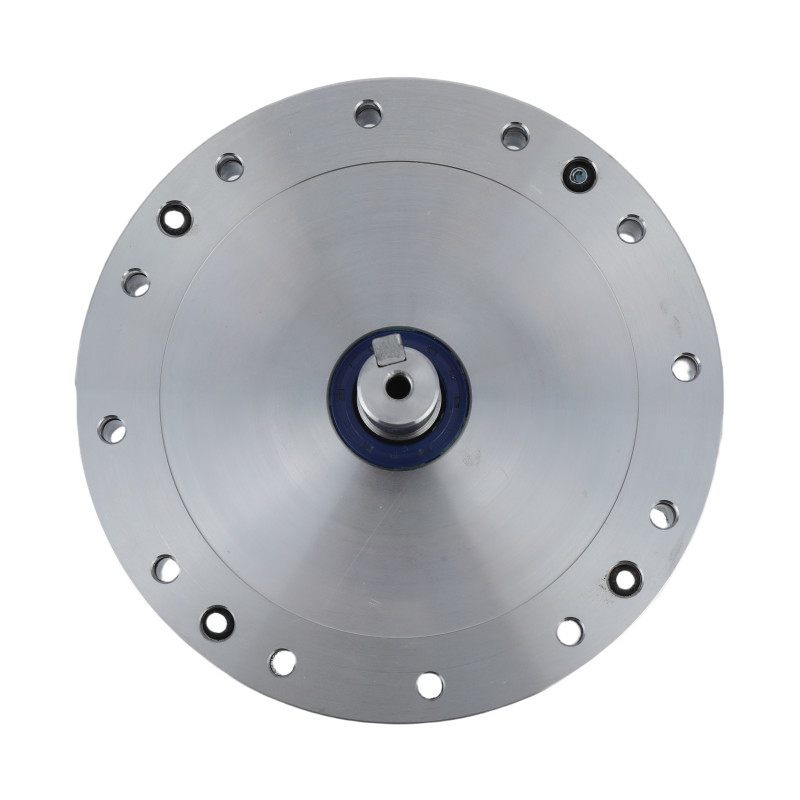

تصاویر دقیق

ویژگی های اصلی LHG - سری IV کاهش دهنده موج فشرده
محصول	LHG - Reducer هارمونیک سری IV
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	501 تا 160:1
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	14، 17، 20، 25، 32، 40
ساختار	کاملا بسته شده
وزن	0.7 تا 7.2 کیلوگرم
تضمین	1 سال

درخواست ها


نیمه هادی	سیستم های تولیدی	دستگاه های پزشکی

دانلود نقشه های PDF

LHG-14-XX-U-IV-Keyway.pdf LHG-14-XX-U-IV-No keyway.pdf

LHG-17-XX-U-IV-Keyway.pdf LHG-17-XX-U-IV-No keyway.pdf

LHG-20-XX-U-IV.pdf LHG-25-XX-U-IV.pdf LHG-32-XX-U-IV.pdf LHG-40-XX-U-IV.pdf
