محل منبع:
جیانگسو، چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
RV - E با فلنج
RV - E با جعبه های گیربکس سری فلانژ متعلق به مدل پیشرفته تراکم دقیق گیربکس است.
طراحی ماشین های یکپارچه RV با هدف بهبود بهره وری تولید، کاهش هزینه ها و به حداقل رساندن نیاز به منابع انسانی است.استفاده گسترده از آن ها در اتوماسیون صنعتی و بخش های تولیدی.
ویژگی های کلیدی
Spتعویضs
جدول پارامترهای RV - E با سری Flanged
| مدل | نسبت کاهش | گیربکس کاهش | نقشه ابعاد | ||||||||||||
| چرخش نامی | سرعت خروجی نامی | طول عمر طراحی | شتاب مجاز چرخش دمای کاهش |
حداکثر مجاز لحظه ای چرخش |
سرعت ورودی مجاز | سرعت خروجی مجاز | مقدار مرجع سرعت خروجی ((تومنت نامی به طور مداوم اجرا می شود) | واکنش | حرکت از دست رفته | سفتی پیچ و تاب (ارزش مرجع) |
بهره وری شروع | چرخش مجاز | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min) | (arc.min) | (Nm/arc.min) | (٪) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

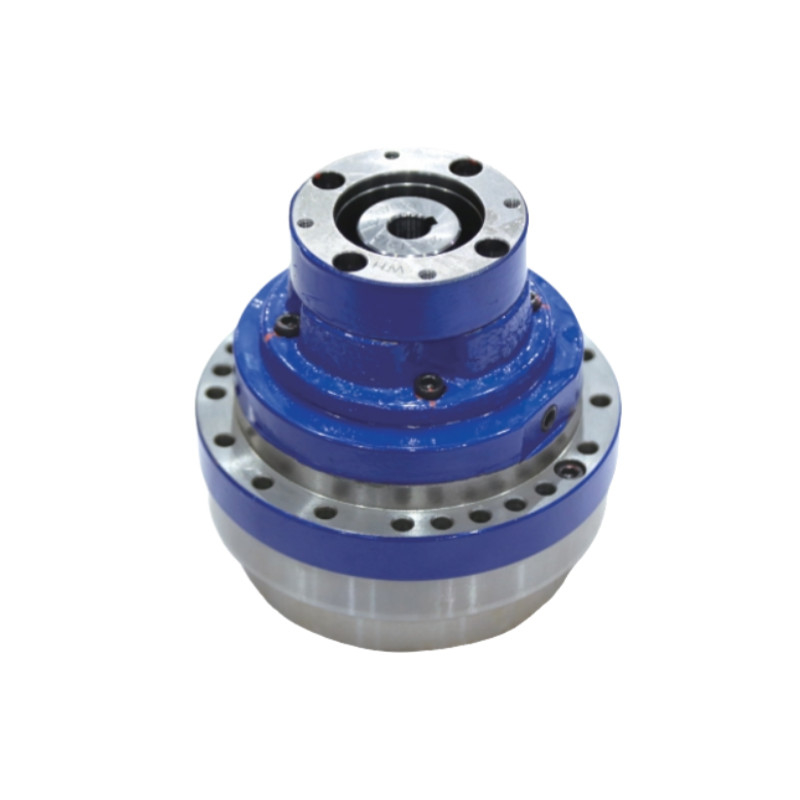

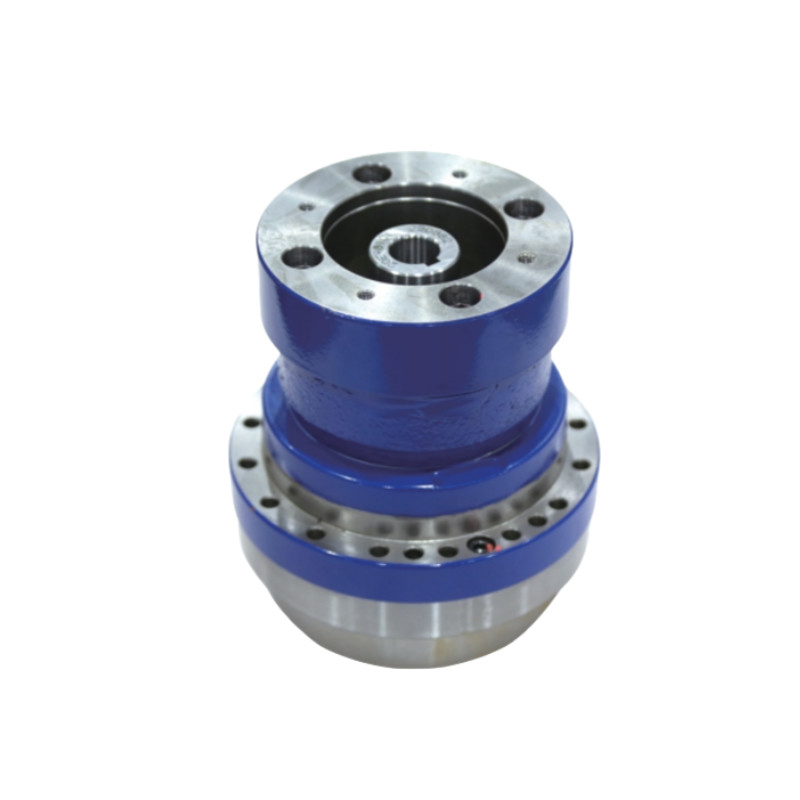

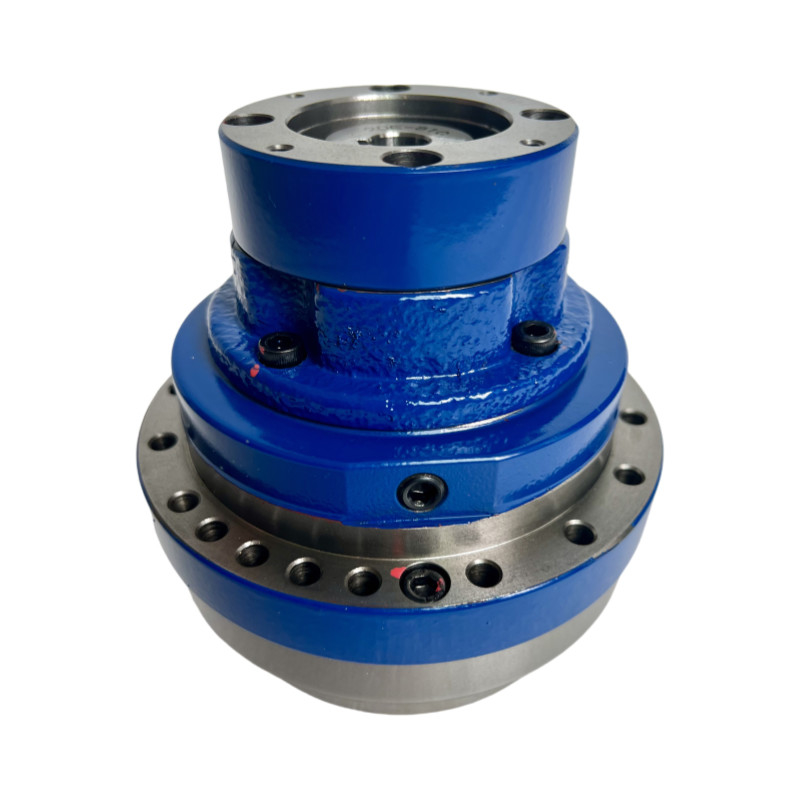

تصاویر دقیق
| ویژگی های اصلی RV - E با سری فلنج | |||
| محصول | RV - E با سر چرخ دنده های کوچک کننده | ||
|
مواد
|
فولاد، آلومینیوم | ||
|
چرخش نامی
|
167 تا 1078 Nm | ||
| سرعت خروجی نامی | 15 r/min | ||
|
واکنش
|
ماکس. 1 آرک.من. |
||
| چرخش مجاز شتاب/کم شدن | ۴۱۲ تا ۲۶۹۵ Nm | ||
|
حرکت از دست رفته
|
ماکس. 1 آرک.من. | ||
|
مدل
|
BX20E، BX40E، BX80E، BX110E |
||
| رنگ | گلوله | ||
| بهره وری شروع | 75 درصد | ||
| طول عمر طراحی | ۶۰۰۰ ساعت | ||
| تضمین | 1 سال | ||
