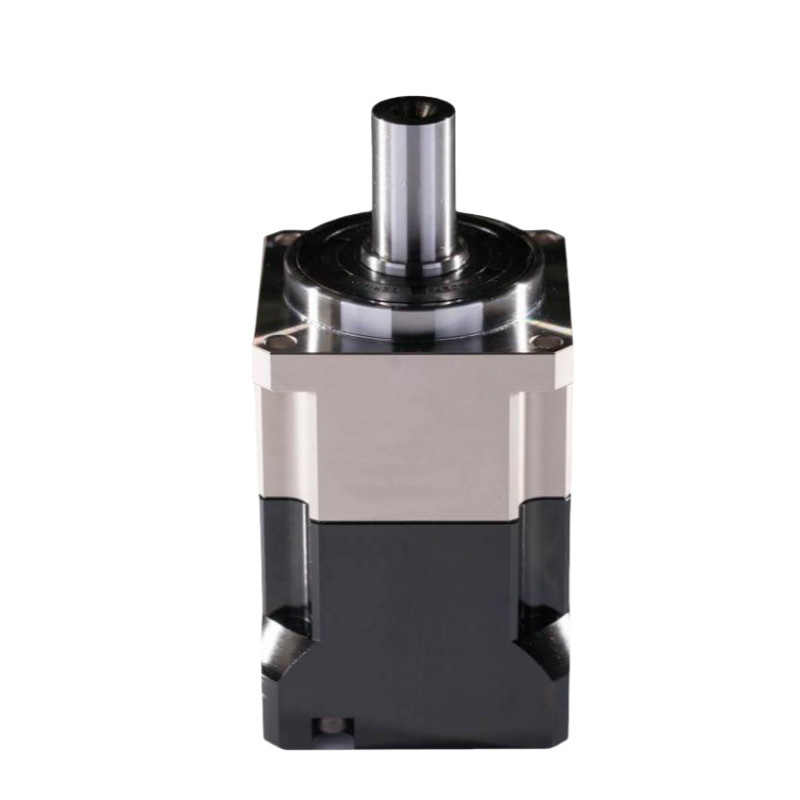

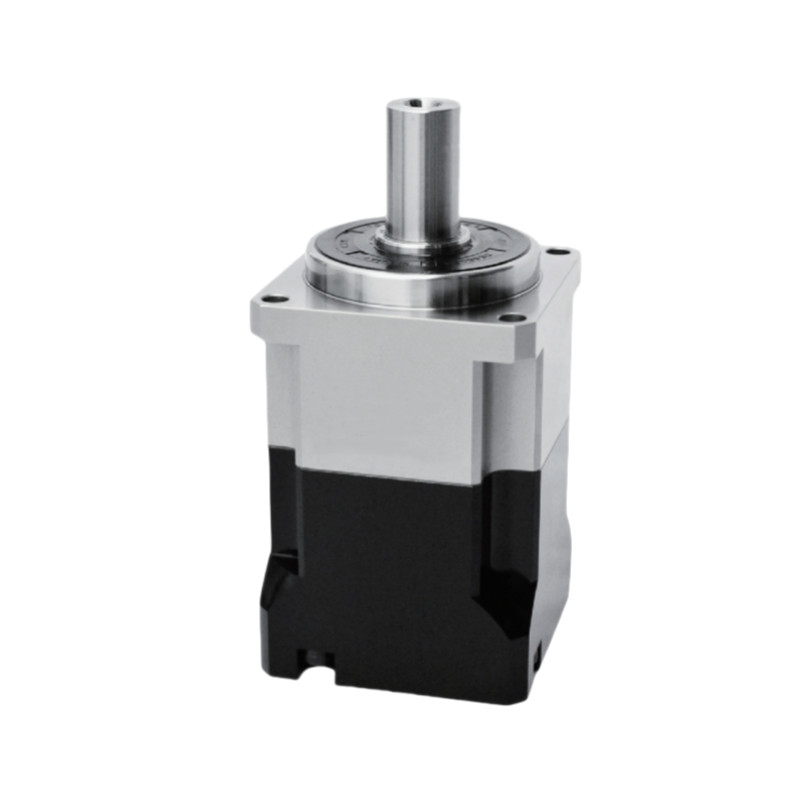

Name: ماشین اصلاحی دقیق سیاره ای
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: گیربکس های سیاره ای سری NB
Availability: InStock

خونه > محصولات > کاهنده سیاره ای >

ماشین اصلاحی دقیق سیاره ای

جعبه گیربکس نصب گره سفارشی,گیربکس گیربکس گیربکس,محور نصب دقیق کاهش دهنده سیاره ای

shaft mount gearbox Reducer

Shaft Mount precision planetary reducer

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

گیربکس های سیاره ای سری NB

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

گیربکس های سیاره ای سری NB

مدل:

NB042، NB060، NB090، NB115، NB142، NB180، NB220

نسبت:

از 3 تا 100

بخش:

تک، دو نفره

کارایی:

≥97%

عمر خدمات:

20000 ساعت

عملکرد متوالی:

10000 ساعت

کلاس حفاظت:

IP65

دمای کار:

-10℃-90℃

عکس العمل فوق دقیق:

≤3 دقیقه قوس

درخواست:

برش لیزری، دستکاری، تجهیزات چاپ، خودروسازی، صنعت داروسازی

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

گيربکس يكپارچه سياره اي سيريز Planetarium ND Reducer Gearbox دقت بالا

بهترین قیمت رو بدست بیار

ویدیو

ODM ISO9001 گیربکس سیاره ای Reducer IP65 ضد آب

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت گيربکس دقيق دو زاويه راست شفت حفره اي

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

مشخصات		شماره بخش	نسبت	NB042	NB060	NB090	NB115	NB142	NB180	NB220
چرخش خروجی نامی	Nm	تنها	3	️	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		دو برابر	15	️	50	120	190	320	550	1080
			16	19	️	️	️	️	️	️
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
بی وقفه چرخش	کیلوگرم³	تنها	3	️	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		دو برابر	15	️	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	️	️	️	️	️	️
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

ماشین اصلاحی دقیق سیاره ای 2 ماشین اصلاحی دقیق سیاره ای 3 ماشین اصلاحی دقیق سیاره ای 4 ماشین اصلاحی دقیق سیاره ای 5 ماشین اصلاحی دقیق سیاره ای 6 ماشین اصلاحی دقیق سیاره ای 7 ماشین اصلاحی دقیق سیاره ای 8

جدول پارامترها		شماره بخش	نسبت	NB042	NB060	NB090	NB115	NB142	NB180	NB220
حداکثر گشتاور شتاب	Nm	1,2	1.8 برابر گشتاور خروجی نامی
چرخش توقف اضطراری	Nm	1,2	3 برابر گشتاور خروجی نامی
سرعت ورودی نامی	rmp	1	3 تا 10	5000	5000	4000	4000	3000	3000	2000
سرعت ورودی نامی	rmp	2	15 تا 100	5000	5000	4000	4000	3000	3000	2000
حداکثر سرعت ورودی	rmp	1	3 تا 10	10000	10000	8000	8000	6000	6000	4000
حداکثر سرعت ورودی	rmp	2	15 تا 100	10000	10000	8000	8000	6000	6000	4000
واکنش فوق دقیق	arcmin	1	3 تا 10	️	️	≤1	≤1	≤1	≤1	≤1
واکنش فوق دقیق	arcmin	2	15 تا 100	️	️	️	≤3	≤3	≤3	≤3
واکنش دقیق	arcmin	1	3 تا 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
واکنش دقیق	arcmin	2	15 تا 100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
واکنش استاندارد	arcmin	1	3 تا 10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
واکنش استاندارد	arcmin	2	15 تا 100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
سفتی اورژنال	Nm/arcmin	1,2	۳ تا ۱۰۰	3.2	8	14	27	52	148	305
حداکثر نیروی شعاعی	N	1,2	۳ تا ۱۰۰	980	1730	3250	7000	9600	14500	27800
حداکثر نیروی محوری	N	1,2	۳ تا ۱۰۰	490	865	1625	3500	4800	7250	13900
لحظه خم شدن	Nm	1,2	۳ تا ۱۰۰	34	77	152	325	530	920	1840
زندگی خدمت	hr	1,2	۳ تا ۱۰۰	20000 ساعت ((عمل مستمر 10000 ساعت)
کارایی	%	1	3 تا 10	≥97%
کارایی	%	2	15 تا 100	≥94%
وزن	کیلوگرم	1	3 تا 10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
وزن	کیلوگرم	2	15 تا 100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
دمای کار	°C	1,2	۳ تا ۱۰۰	-10°C-90°C
روغن		1,2	۳ تا ۱۰۰	روغن مصنوعی
کلاس حفاظت		1,2	۳ تا ۱۰۰	IP65
موقعیت نصب		1,2	۳ تا ۱۰۰	هر جهت
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	1	3 تا 10	≤56	≤58	≤60	≤63	≤ 65	≤67	≤70
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	2	15 تا 100	≤56	≤60	≤63	≤63	≤ 65	≤67	≤70
			3	️	0.16	0.61	3.25	9.21	28.98	69.61
