مشخصات		شماره بخش	نسبت	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
چرخش خروجی نامی	Nm	تنها	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			12	50	140	290	570	1040	1800
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		دو برابر	15	50	120	190	320	550	1080
			16	️	️	️	️	990	1610
			25	55	150	310	610	1140	1900
			30	50	120	190	320	550	1080
			35	55	150	310	610	1140	1900
			40	55	150	310	610	1140	1900
			45	55	150	310	610	1140	1900
			50	55	150	310	610	1140	1900
			60	55	150	310	610	1140	1900
			70	55	150	310	610	1140	1900
			80	55	150	310	610	1140	1900
			90	55	150	310	610	1140	1900
			100	55	150	310	610	1140	1900
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
بی وقفه چرخش	کیلوگرم	تنها	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			12	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.7	1.87	6.25	21.80	65.60	145.82
			16	0.7	1.87	6.25	21.80	65.60	145.82
			20	0.7	1.87	6.25	21.80	65.60	145.82
		دو برابر	15.00	0.09	0.35	2.25	6.84	23.40	68.90
			16	️	️	️	️	23.40	68.90
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

جدول پارامترها		شماره بخش	نسبت	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
حداکثر گشتاور شتاب	Nm	1,2	1.8 برابر گشتاور خروجی نامی
چرخش توقف اضطراری	Nm	1,2	3 برابر گشتاور خروجی نامی
سرعت ورودی نامی	rmp	1	۳ تا ۲۰	5000	4000	4000	3000	3000	2000
سرعت ورودی نامی	rmp	2	15 تا 200	5000	4000	4000	3000	3000	2000
حداکثر سرعت ورودی	rmp	1	۳ تا ۲۰	10000	8000	8000	6000	6000	4000
حداکثر سرعت ورودی	rmp	2	15 تا 200	10000	8000	8000	6000	6000	4000
واکنش فوق دقیق	arcmin	1	۳ تا ۲۰	️	≤2	≤2	≤2	≤2	≤2
واکنش فوق دقیق	arcmin	2	15 تا 200	️	≤4	≤4	≤4	≤4	≤4
واکنش دقیق	arcmin	1	۳ تا ۲۰	≤4	≤4	≤4	≤4	≤4	≤4
واکنش دقیق	arcmin	2	15 تا 200	≤7	≤7	≤7	≤7	≤7	≤7
واکنش استاندارد	arcmin	1	۳ تا ۲۰	≤6	≤6	≤6	≤6	≤6	≤5
واکنش استاندارد	arcmin	2	15 تا 200	≤9	≤9	≤9	≤9	≤9	≤7
سفتی اورژنال	Nm/arcmin	1,2	۳ تا ۲۰۰	8	14	27	52	148	305
حداکثر نیروی شعاعی	N	1,2	۳ تا ۲۰۰	1730	3250	7000	9600	14500	27800
حداکثر نیروی محوری	N	1,2	۳ تا ۲۰۰	865	1625	3500	4800	7250	13900
لحظه خم شدن	Nm	1,2	۳ تا ۲۰۰	77	152	325	530	920	1840
زندگی خدمت	hr	1,2	۳ تا ۲۰۰	20000 ساعت ((عمل مستمر 10000 ساعت)
کارایی	%	1	۳ تا ۲۰	≥95%
کارایی	%	2	15 تا 200	≥92%
وزن	کیلوگرم	1	۳ تا ۲۰	2.1	6.4	13.0	24.5	51.0	83.0
وزن	کیلوگرم	2	15 تا 200	2.1	7.8	14.2	27.5	54.0	95.0
دمای کار	°C	1,2	۳ تا ۲۰۰	-10°C-90°C
روغن		1,2	۳ تا ۲۰۰	روغن مصنوعی
کلاس حفاظت		1,2	۳ تا ۲۰۰	IP65
موقعیت نصب		1,2	۳ تا ۲۰۰	هر جهت
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	1	۳ تا ۲۰	≤63	≤ 65	≤68	≤70	≤72	≤74
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	2	15 تا 200	≤63	≤ 65	≤68	≤70	≤72	≤74

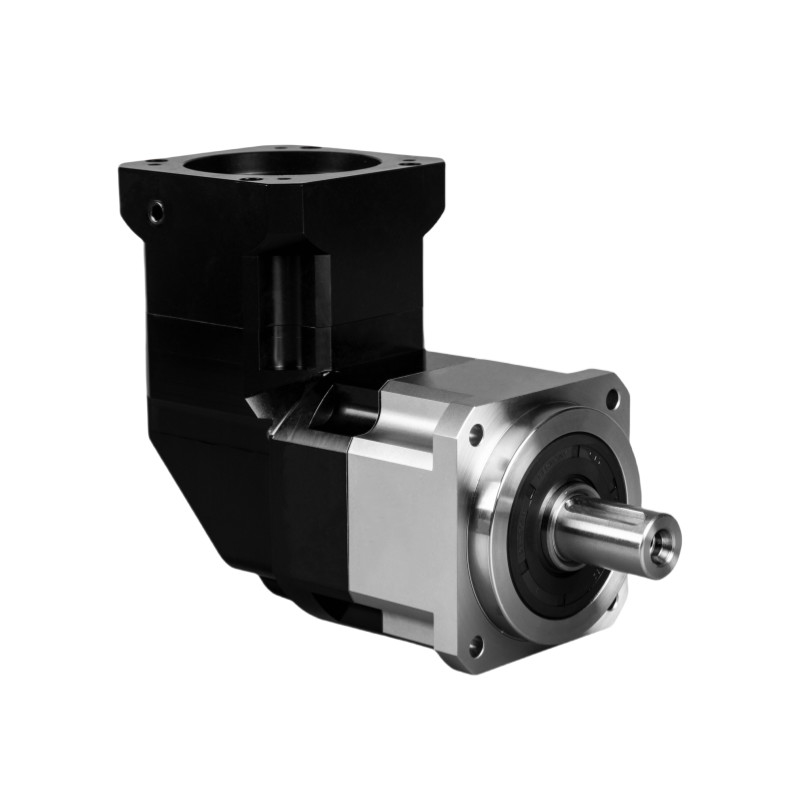

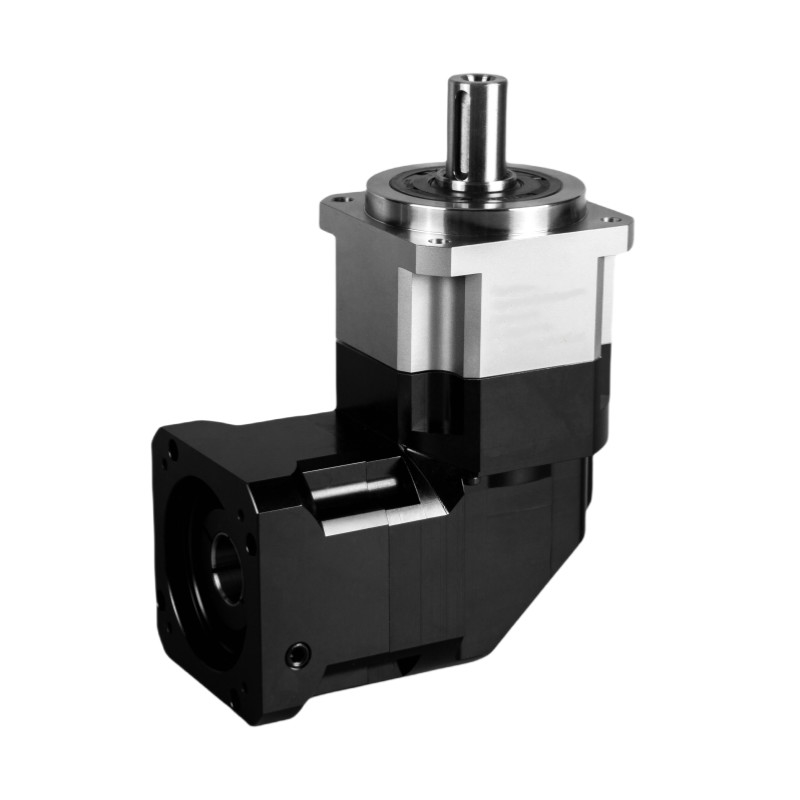

OEM گچ حفره ای زاویه راست موتور گیربکس کاهش دهنده سیاره ای
