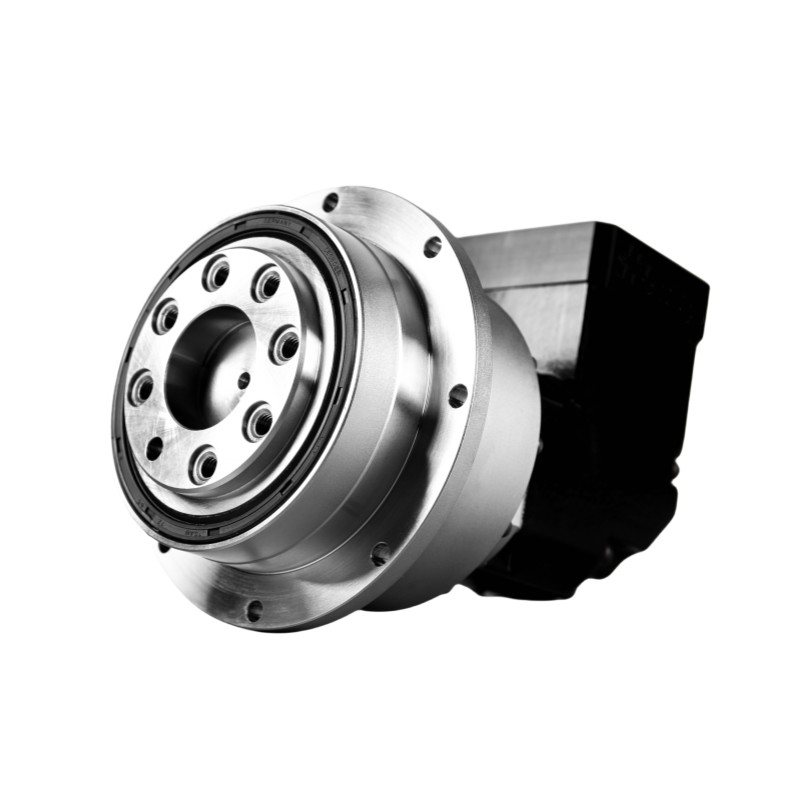

Name: انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: گیربکس های سیاره ای سری NDR
Availability: InStock

خونه > محصولات > کاهنده سیاره ای >

انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی

گچ حفره ای گیربکس زاویه راست گیربکس,گچ سوراخ شده زاویه راست سفارشی,درایو زاویه راست سفارشی

Customized right angle gearbox hollow shaft

Customized right angle gear drive

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

گیربکس های سیاره ای سری NDR

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

گیربکس های سیاره ای سری NDR

مدل:

NDR064، NDR090، NDVR110، NDVR140، NDVR200، NDVR255، NDVR285

نسبت:

4 تا 200

عکس العمل فوق دقیق:

≤4 دقیقه قوس

بخش:

تک، دو نفره

کارایی:

≥95%

عمر خدمات:

20000 ساعت

عملکرد متوالی:

10000 ساعت

کلاس حفاظت:

IP65

دمای کار:

-10℃-90℃

درخواست:

ماشین ابزار، دستکاری، تجهیزات چاپ، تولید خودرو

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

گيربکس يكپارچه سياره اي سيريز Planetarium ND Reducer Gearbox دقت بالا

بهترین قیمت رو بدست بیار

ویدیو

ODM ISO9001 گیربکس سیاره ای Reducer IP65 ضد آب

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت گيربکس دقيق دو زاويه راست شفت حفره اي

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

مشخصات		شماره بخش	نسبت	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
چرخش خروجی نامی	Nm	تنها	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	️	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	️	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		دو برابر	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	️	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
بی وقفه چرخش	کیلوگرم	تنها	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	️	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	️	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		دو برابر	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	️	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

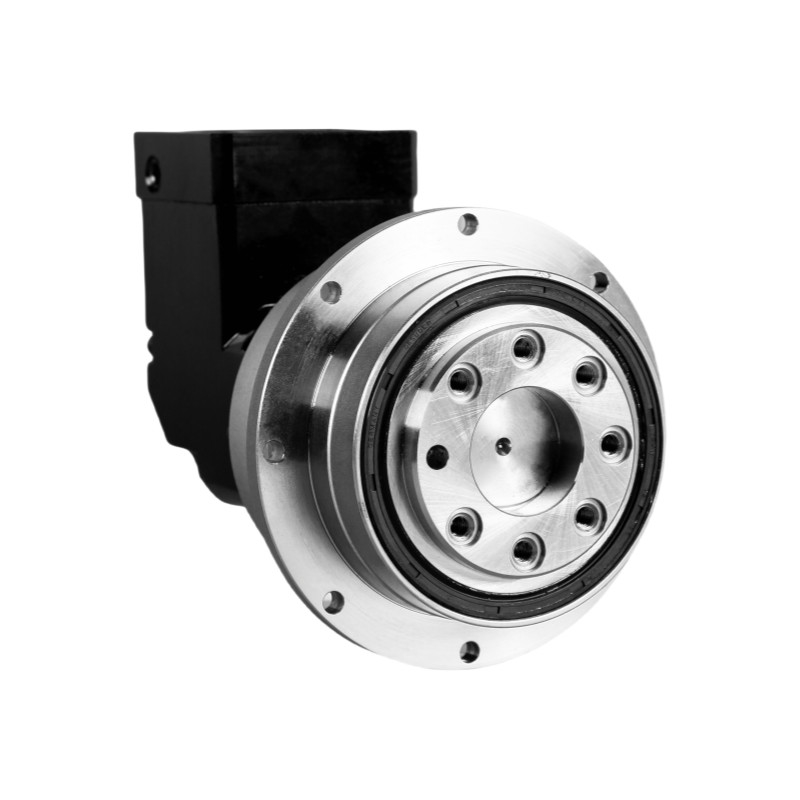

انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی 2

جدول پارامترها		شماره بخش	نسبت	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
حداکثر گشتاور شتاب	Nm	1,2	1.8 برابر گشتاور خروجی نامی
چرخش توقف اضطراری	Nm	1,2	3 برابر گشتاور خروجی نامی
سرعت ورودی نامی	rmp	1	4 تا 20	5000	4000	4000	3000	3000	2200	2000
سرعت ورودی نامی	rmp	2	16 تا 200	5000	4000	4000	3000	3000	3000	2200
حداکثر سرعت ورودی	rmp	1	4 تا 20	10000	8000	8000	6000	6000	4000	3500
حداکثر سرعت ورودی	rmp	2	16 تا 200	10000	8000	8000	6000	6000	4000	3500
واکنش فوق دقیق	arcmin	1	4 تا 20	️	≤2	≤2	≤2	≤2	≤2	≤2
واکنش فوق دقیق	arcmin	2	16 تا 200	️	≤4	≤4	≤4	≤4	≤4	≤4
واکنش دقیق	arcmin	1	4 تا 20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
واکنش دقیق	arcmin	2	16 تا 200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
واکنش استاندارد	arcmin	1	4 تا 20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
واکنش استاندارد	arcmin	2	16 تا 200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
سفتی اورژنال	Nm/arcmin	1,2	4 تا 200	13	31	95	183	529	1030	1421
حداکثر نیروی شعاعی	N	1,2	4 تا 200	2300	4100	9400	15000	25600	42000	59800
حداکثر نیروی محوری	N	1,2	4 تا 200	1055	2980	5600	9300	19000	33400	59000
لحظه خم شدن	Nm	1,2	4 تا 200	94	198	482	1090	4030	6100	8500
زندگی خدمت	hr	1,2	4 تا 200	20000 ساعت ((عمل مستمر 10000 ساعت)
کارایی	%	1	4 تا 20	≥95%
کارایی	%	2	16 تا 200	≥92%
وزن	کیلوگرم	1	4 تا 20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
وزن	کیلوگرم	2	16 تا 200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
دمای کار	°C	1,2	4 تا 200	-10°C-90°C
روغن		1,2	4 تا 200	روغن مصنوعی
کلاس حفاظت		1,2	4 تا 200	IP65
موقعیت نصب		1,2	4 تا 200	هر جهت
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	1	4 تا 20	≤63	≤ 65	≤68	≤70	≤72	≤74	≤74
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	2	16 تا 200	≤63	≤ 65	≤68	≤70	≤72	≤74	≤74
