خونه > محصولات > کاهنده سیاره ای >

کاهش دهنده سیاره ای گیربکس گیربکس گیربکس گیربکس گیربکس گیربکس

موتور چرخ دنده گره ای سوراخ شده سفارشی,موتور چرخ دنده ای گره ای سیاره ای,جعبه کاهش دنده های سیاره ای سفارشی

Planetary hollow shaft gear motor

Customized planetary gear reduction box

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

کاهنده سیاره ای سری NF

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

گیربکس های کاهنده سیاره ای سری NF

مدل:

NF060، NF075، NF100، NF140، NF180، NF220، NF250

نسبت:

از 3 تا 100

عکس العمل فوق دقیق:

≤3 دقیقه قوس

بخش:

تک، دو نفره

کارایی:

≥97%

عمر خدمات:

20000 ساعت

عملکرد متوالی:

10000 ساعت

کلاس حفاظت:

IP65

دمای کار:

-10℃-90℃

درخواست:

ماشین ابزار، دستکاری، جوشکاری، اتوماسیون غیر استاندارد، تجهیزات چاپ، تولید خودرو

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

گيربکس يكپارچه سياره اي سيريز Planetarium ND Reducer Gearbox دقت بالا

بهترین قیمت رو بدست بیار

ویدیو

ODM ISO9001 گیربکس سیاره ای Reducer IP65 ضد آب

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت گيربکس دقيق دو زاويه راست شفت حفره اي

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

Reducers سیاره ای از یک جعبه گیربکس و محور ورودی و خروجی هماهنگ تشکیل شده است. سیستم های اتوماسیون صنعتی، از جمله انتقال DC، servo و سیستم های گام،استفاده از کاهش دهنده های دنده های سیاره ای برای مدیریت کارآمد کارهایی که نیاز به سطح بالایی از گشتاور دارند.

Reducer سیاره ای به دلیل توزیع یکنواخت سه دنده سیاره ای در اطراف دنده خورشیدی در کاربردهای سخت استفاده می شود. آنها قوی تر و قدرت متراکم هستند،به این معنی که آن ها می توانند در یک محور کوچک تر، گشتاورهای بالاتر و کاهش را تحمل کنند.، بسته بندی فشرده تر.

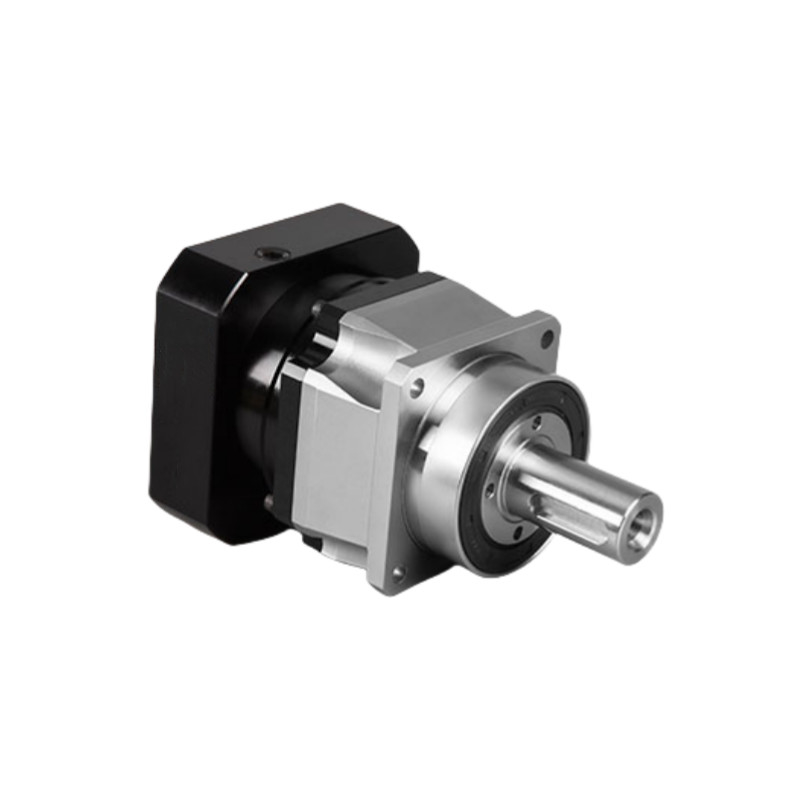

کاهش دهنده سیاره ای گیربکس گیربکس گیربکس گیربکس گیربکس گیربکس 0

ویژگی های اصلی Reducer سیاره ای سری NF

نسخه های متعدد در دسترس است
عملیات ساکت
نسبت تا 10: 1 در یک مرحله
واکنش کم
کارایی بالا
فولاد ضد زنگ در دسترس
مبادلات رقابتی در دسترس
بهترین زمان در کلاس
1 سال گارانتی

مشخصات Reducer سیاره ای سری NF

مشخصات		شماره بخش	نسبت	NF060	NF075	NF100	NF140	NF180	NF220	NF250
چرخش خروجی نامی	Nm	تنها	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	️	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		دو برابر	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	️	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	️	️	️	460	️	️	️
			50	50	160	310	610	1180	2000	3100
			60	️	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	️	️
			100	35	110	220	460	950	1250	1850
بی وقفه چرخش	کیلوگرم	تنها	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	️	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		دو برابر	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	️
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	️	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	️	️	️	2.71	️	️	️
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	️	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	️	️
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

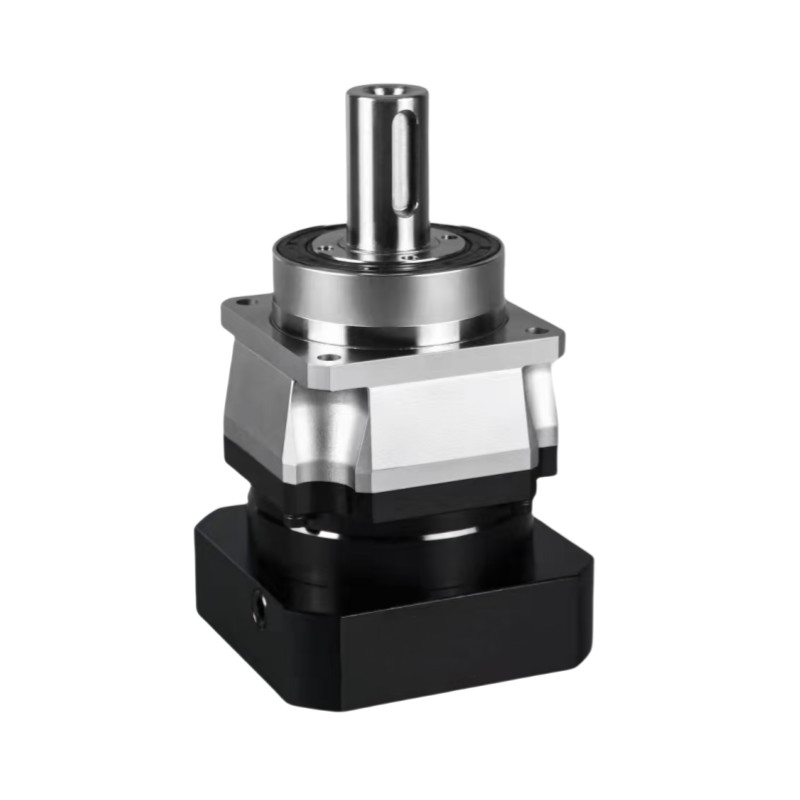

کاهش دهنده سیاره ای گیربکس گیربکس گیربکس گیربکس گیربکس گیربکس 2

جدول پارامترهای Reducer سیاره ای		شماره بخش	نسبت	NF060	NF075	NF100	NF140	NF180	NF220	NF250
حداکثر گشتاور شتاب	Nm	1,2	۳ تا ۱۰۰	1.8 برابر گشتاور خروجی نامی
چرخش توقف اضطراری	Nm	1,2	۳ تا ۱۰۰	3 برابر گشتاور خروجی نامی
سرعت ورودی نامی	rmp	1	3 تا 10	4000	4000	4000	3000	3000	2000	1500
سرعت ورودی نامی	rmp	2	15 تا 100	4500	4500	4000	3000	3000	2000	2500
حداکثر سرعت ورودی	rmp	1	3 تا 10	8000	8000	8000	6000	6000	4000	2500
حداکثر سرعت ورودی	rmp	2	15 تا 100	8000	8000	8000	6000	6000	4000	4000
واکنش فوق دقیق	arcmin	1	3 تا 10	️	≤1	≤1	≤1	≤1	≤1	≤1
واکنش فوق دقیق	arcmin	2	15 تا 100	️	️	≤3	≤3	≤3	≤3	≤3
واکنش دقیق	arcmin	1	3 تا 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
واکنش دقیق	arcmin	2	15 تا 100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
واکنش استاندارد	arcmin	1	3 تا 10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
واکنش استاندارد	arcmin	2	15 تا 100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
سفتی اورژنال	Nm/arcmin	1,2	۳ تا ۱۰۰	8	14	31	57	182	400	580
حداکثر نیروی شعاعی	N	1,2	۳ تا ۱۰۰	2630	4800	9450	15200	23000	34000	58000
حداکثر نیروی محوری	N	1,2	۳ تا ۱۰۰	1650	3800	6250	12000	14500	23000	59000
لحظه خم شدن	Nm	1,2	۳ تا ۱۰۰	154	365	990	1900	2870	5550	8500
زندگی خدمت	hr	1,2	۳ تا ۱۰۰	20000 ساعت ((عمل مستمر 10000 ساعت)
کارایی	%	1	3 تا 10	≥97%
کارایی	%	2	15 تا 100	≥94%
وزن	کیلوگرم	1	3 تا 10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
وزن	کیلوگرم	2	15 تا 100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
دمای کار	°C	1,2	۳ تا ۱۰۰	-10°C-90°C
روغن		1,2	۳ تا ۱۰۰	روغن مصنوعی
کلاس حفاظت		1,2	۳ تا ۱۰۰	IP65
موقعیت نصب		1,2	۳ تا ۱۰۰	هر جهت
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	1	3 تا 10	≤58	≤60	≤63	≤ 65	≤67	≤70	≤72
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	2	15 تا 100	≤60	≤60	≤63	≤ 65	≤67	≤70	≤72
