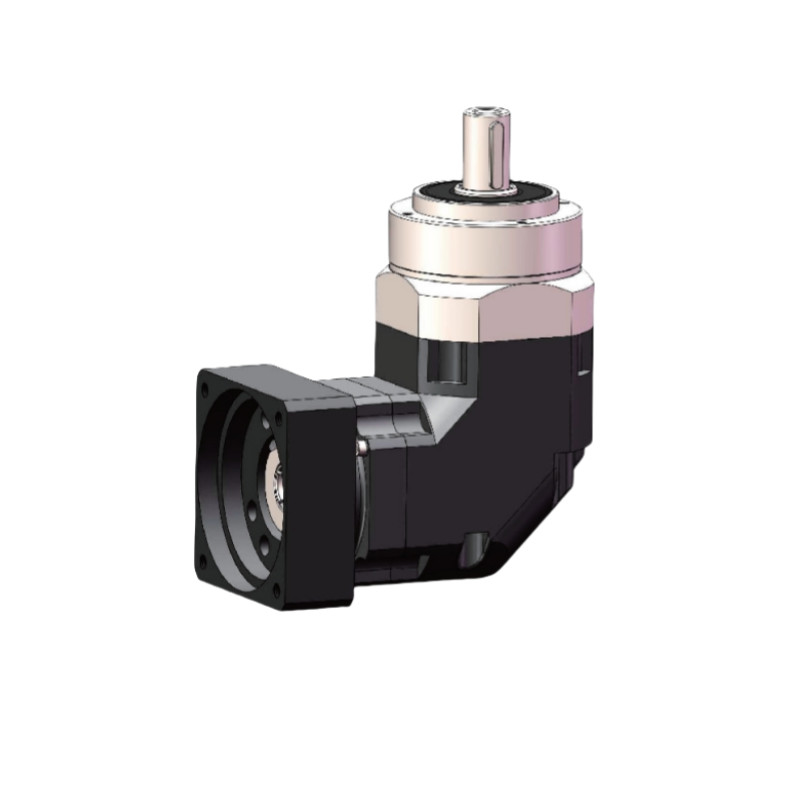

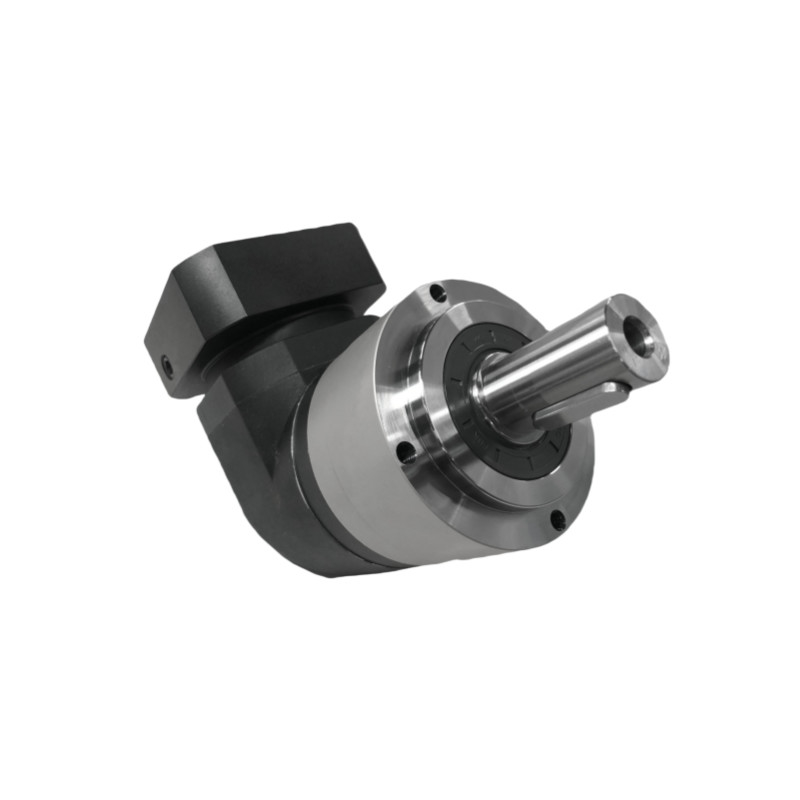

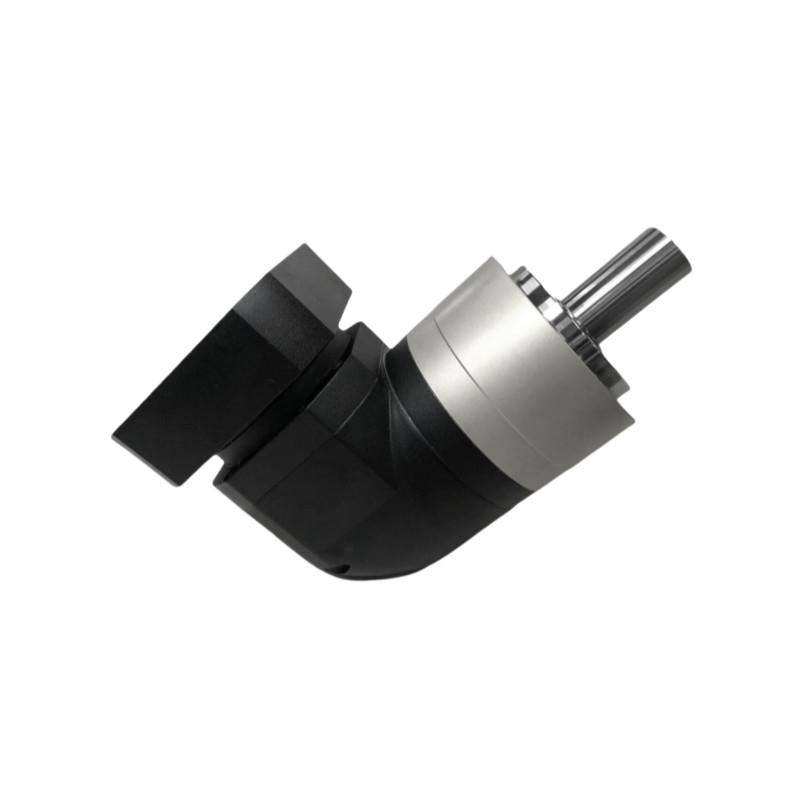

انتقال قدرت گيربکس دقيق دو زاويه راست شفت حفره اي

جعبه گیربکس عمودی سوراخ شده زاویه راست دقیق,جعبه گیربکس شاخه سوراخ زاویه راست ODM,جعبه گیربکس دو شاخه زاویه راست

ODM right angle hollow shaft gearbox

Right Angle dual shaft gearbox

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

گیربکس های سیاره ای سری NER

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

گیربکس های سیاره ای سری NER

مدل:

NER070, NER090, NER120, NER155, NER205, NER235

نسبت:

3 تا 200

بخش:

تک، دو نفره

کارایی:

≥95%

عمر خدمات:

20000 ساعت

حداکثر گشتاور شتاب:

1.8 برابر گشتاور خروجی نامی

کلاس حفاظت:

IP65

دمای کار:

-10℃-90℃

واکنش متقابل استاندارد:

≤7 دقیقه قوس

عکس العمل فوق دقیق:

≤4 دقیقه قوس

درخواست:

برش لیزری، دستکاری، تجهیزات چاپ، خودروسازی، صنعت داروسازی

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

گيربکس يكپارچه سياره اي سيريز Planetarium ND Reducer Gearbox دقت بالا

بهترین قیمت رو بدست بیار

ویدیو

ODM ISO9001 گیربکس سیاره ای Reducer IP65 ضد آب

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت گيربکس دقيق دو زاويه راست شفت حفره اي

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

نام محصول: گیربکس سیاره ای دقیق بالا
سری محصولات: سری NER
ویژگی ها: کار ساکت، دقت بالا، بار بالا بدون نگهداری، سر و صدا کم
توضیحات محصول:
● مفهوم طراحی یکپارچه با لاغرهای قوی اطمینان می دهد که خود محصول پایدار و کارآمد است
● ایده های مختلف خروجی مانند خروجی گره، فلنج و دنده در دسترس هستند.
● 1 دقیقه قوس ≤ واکنش منفی ≤ 3 دقیقه قوس
● نسبت کاهش از ۳ تا ۲۰۰
● طراحی قاب: باعث افزایش تورک و بهینه سازی انتقال قدرت می شود
● انتخاب بهینه مهر و موم روغن: کاهش اصطکاک و بهره وری انتقال لایه
● کلاس حفاظت IP65
● گارانتی: یک سال

مشخصات		شماره بخش	نسبت	NER070	NER090	NER120	NER155	NER205	NER235
چرخش خروجی نامی	Nm	تنها	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		دو برابر	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
بی وقفه چرخش	کیلوگرم	تنها	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		دو برابر	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

انتقال قدرت گيربکس دقيق دو زاويه راست شفت حفره اي 2

جدول پارامترها		شماره بخش	نسبت	NER070	NER090	NER120	NER155	NER205	NER235
حداکثر گشتاور شتاب	Nm	1,2	۳ تا ۲۰۰	1.8 برابر گشتاور خروجی نامی
چرخش توقف اضطراری	Nm	1,2	۳ تا ۲۰۰	3 برابر گشتاور خروجی نامی
سرعت ورودی نامی	rmp	1	۳ تا ۲۰	5000	4000	4000	3000	3000	2000
سرعت ورودی نامی	rmp	2	15 تا 200	5000	4000	4000	3000	3000	2000
حداکثر سرعت ورودی	rmp	1	۳ تا ۲۰	10000	8000	8000	6000	6000	4000
حداکثر سرعت ورودی	rmp	2	15 تا 200	10000	8000	8000	6000	6000	4000
واکنش فوق دقیق	arcmin	1	۳ تا ۲۰	️	≤2	≤2	≤2	≤2	≤2
واکنش فوق دقیق	arcmin	2	15 تا 200	️	≤4	≤4	≤4	≤4	≤4
واکنش دقیق	arcmin	1	۳ تا ۲۰	≤4	≤4	≤4	≤4	≤4	≤4
واکنش دقیق	arcmin	2	15 تا 200	≤7	≤7	≤7	≤7	≤7	≤7
واکنش استاندارد	arcmin	1	۳ تا ۲۰	≤6	≤6	≤6	≤6	≤6	≤6
واکنش استاندارد	arcmin	2	15 تا 200	≤9	≤9	≤9	≤9	≤9	≤9
سفتی اورژنال	Nm/arcmin	1,2	۳ تا ۲۰۰	8	14	27	52	148	305
حداکثر نیروی شعاعی	N	1,2	۳ تا ۲۰۰	1730	3250	7000	9600	14500	27800
حداکثر نیروی محوری	N	1,2	۳ تا ۲۰۰	865	1625	3500	4800	7250	13900
لحظه خم شدن	Nm	1,2	۳ تا ۲۰۰	77	152	325	530	920	1840
زندگی خدمت	hr	1,2	۳ تا ۲۰۰	20000 ساعت ((عمل مستمر 10000 ساعت)
کارایی	%	1	۳ تا ۲۰	≥95%
کارایی	%	2	15 تا 200	≥92%
وزن	کیلوگرم	1	۳ تا ۲۰	2.1	5.8	11.2	22.4	46.8	83.0
وزن	کیلوگرم	2	15 تا 200	2.0	4.6	11.1	21.8	43.7	95.0
دمای کار	°C	1,2	۳ تا ۲۰۰	-10°C-90°C
روغن		1,2	۳ تا ۲۰۰	روغن مصنوعی
کلاس حفاظت		1,2	۳ تا ۲۰۰	IP65
موقعیت نصب		1,2	۳ تا ۲۰۰	هر جهت
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	1	۳ تا ۲۰	≤63	≤ 65	≤68	≤70	≤72	≤74
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	2	15 تا 200	≤63	≤ 65	≤68	≤70	≤72	≤74
