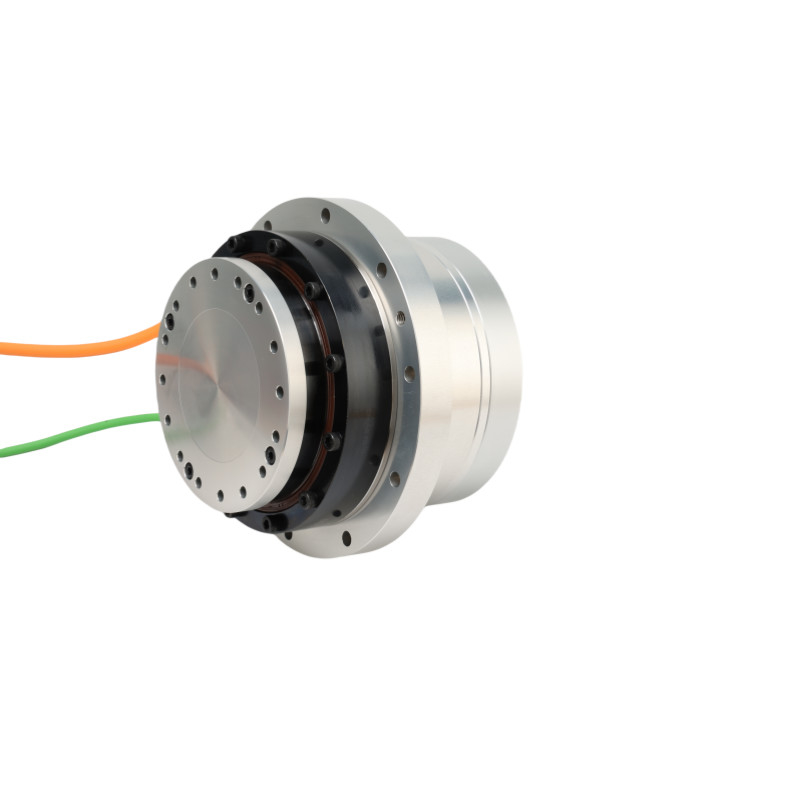

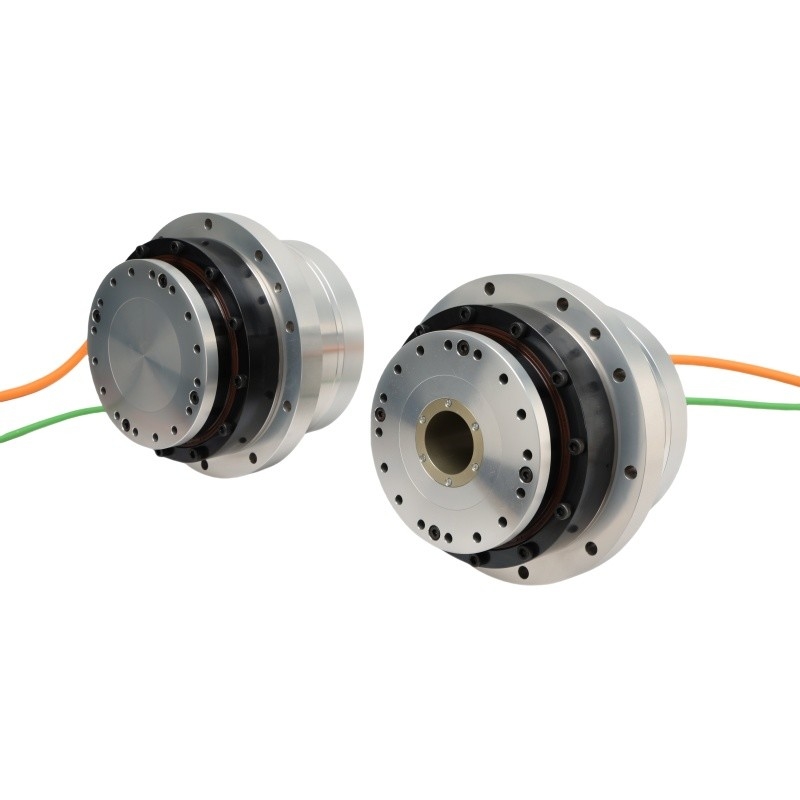

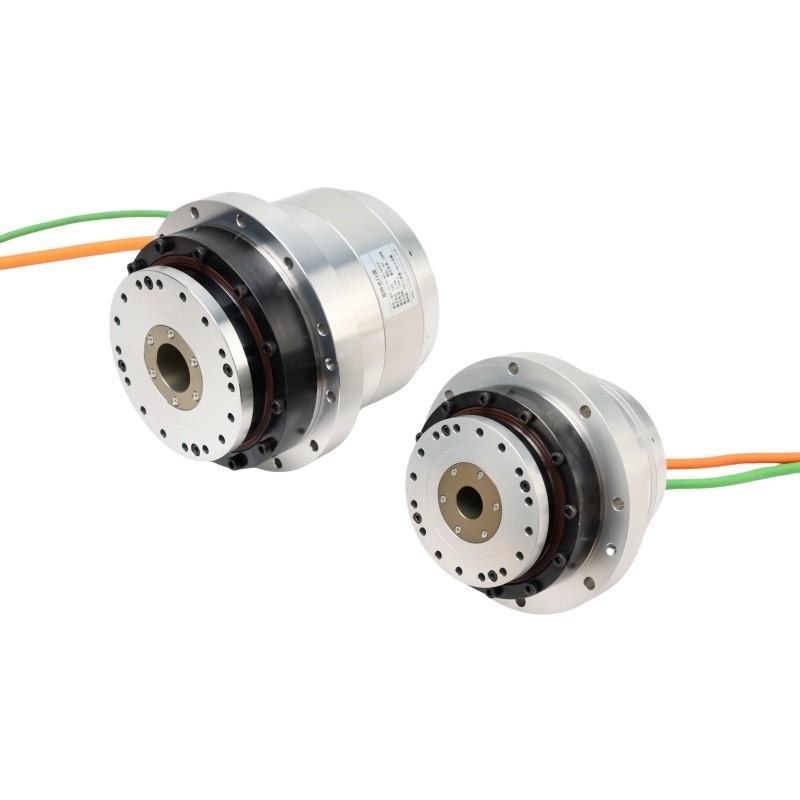

OEM فلنج چرخ دار هارمونیک اکتواتور گیر موتور مدل 14

محرک هارمونیک OEM,محرک هارمونیک موتور دنده,موتور گیربکس هارمونیک OEM

harmonic actuator Gear Motor

OEM harmonic gear motor

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

خروجی جانبی محرک های چرخشی فلنج دار سری HASF

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

محرک های چرخشی سری HASF مدل 14

نرخ کاهش:

51:1، 81:1، 101:1

شماره مدل:

نوع رمزگذار:

رمزگذار مطلق

تعداد قطب های موتور:

درخواست:

اتوماسیون 3C، ماشین آلات CNC دقیق، تجهیزات پولیش شیشه ای، ربات انسان نما، تجهیزات لیزر

وزن با ترمز:

2 کیلوگرم

وزن بدون ترمز:

1.66 کیلوگرم

ویژگی های کلیدی:

عملکرد بالا، طول عمر طولانی

زندگی طراحی:

10000 ساعت

درجات حفاظتی:

نوع خود خنک شونده کاملا محصور (IP65)

قدرت دی الکتریک:

AC1500V / 1 دقیقه

مقاومت عایق:

بیش از 100MΩ (DC500V)

کلاس عایق:

اف

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

HAT Series Rotary Hollow Shaft Actuators که با قدرت هارمونیک سرو درایو یکپارچه شده اند

بهترین قیمت رو بدست بیار

ویدیو

Zero Backlash بزرگ سوراخ شاف روتاری اکتواتور ربات مشترک سری HAMF

بهترین قیمت رو بدست بیار

ویدیو

ODM هول آشت اکتواتور ربات بازو مشترک موتور برای ماشین برش لیزر

بهترین قیمت رو بدست بیار

ویدیو

محرک هارمونیک هول آشت موتور بازوی رباتیک سری HAMF

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سفتی تکیه بالا و چرخش بالا شافت جامد سری HASF مدل 14 فلانژ محرک های چرخشی

Name: OEM فلنج چرخ دار هارمونیک اکتواتور گیر موتور مدل 14
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: خروجی جانبی محرک های چرخشی فلنج دار سری HASF
Availability: InStock

ویژگی های محصول

طراحی یکپارچه

ترکیبی از یک کاهش دهنده هارمونیک چرخشی بالا، یک موتور محرک مستقیم و یک رمزگذاری مطلق چند دور اختیاری با یک شاخه توخالی برای برنامه های نوری است.

عملکرد بالا

ویژگی های سفتی شیب بالا، گشتاور بالا، عدم حساسیت به تغییرات جاودانگی بار در هنگام کار، عملکرد بدون خزیدن در سرعت پایین و کار بدون مشکل.

طول عمر طولانی

دقت را در طول طول عمر طولانی با حداقل تخریب حفظ می کند.

واکنش صفر

تقریباً صفر واکنش به دلیل ویژگی های عالی کاهش دهنده هارمونیک و سفتی موتور.

جدول پارامترهای HASF

سری HASF			14
نسبت کاهش			51	81	101
220VAC	حداکثر گشتاور	شماره	23	29	34
	چرخش نامی	شماره	8.6	13.5	13.5
	حداکثر سرعت	rpm	118	74	59
	سرعت نامی	rpm	59	37	30
	حداکثر جریان	سلاح	2.09	1.66	1.56
	جریان نامی	سلاح	0.78	0.77	0.62
	ثابت گشت و گذار	N m/Arms	11.02	17.5	21.82
	مقاومت فاز	اوم ((20 درجه سانتیگراد)	7.5
	حثیت فاز	mH	11.5
	EMF عقب	Vrms/krpm	25
48VDC	حداکثر گشتاور	شماره	23	29	34
	چرخش نامی	شماره	8.6	13.5	13.5
	حداکثر سرعت	rpm	98	62	50
	سرعت نامی	rpm	59	37	30
	حداکثر جریان	سلاح	5.12	4.07	3.83
	جریان نامی	سلاح	1.92	1.89	1.52
	ثابت گشت و گذار	N m/Arms	4.49	7.13	8.89
	مقاومت فاز	اوم ((20 درجه سانتیگراد)	0.85
	حثیت فاز	mH	1
	EMF عقب	Vrms/krpm	6.5
رمزگذاری کننده مطلق	نوع رمزگذاری کننده		کدگر مطلق
	رزولوشن (یک چرخش موتور)	کمی	23،24 بیت
	موتور شمارنده چند دور	کمی	16
دقت موقعیت یک جهت		arc sec	≤90	≤80	≤70
تکرار پذیری دقت موقعیت		arc sec	≤15	≤10	≤10
سفتی که باعث سرنگونی می شود		x104 N·m /rad	8
سفتی پیچ و تاب		x104 N·m /rad	0.46	0.6
لحظه ی بی وقفه	بدون ترمز	در kg*m2	3.6*10^-5
لحظه ی بی وقفه	با ترمز	در kg*m2	3.7*10^-5
ماسا	بدون ترمز	کیلوگرم	1.66
ماسا	با ترمز	کیلوگرم	2
تعداد قطب های موتور		قطب	16
شرایط محیطی			دمای کار: 0~40°C دمای نگهداری: -20~60°C رطوبت عملیاتی/رطوبت ذخیره سازی: 20~80%RH (بدون تهویه) مقاومت لرزش: 24.5m/s2 (فریکونسی: 10~400Hz) هیچ گرد و غبار یا پودر فلزی ، گازهای خوردنی ، گازهای قابل اشتعال ، مه نفت و سایر استفاده های داخلی ، از نور مستقیم خورشید اجتناب کنید زیر ارتفاع 1000 متر
عایق موتور			مقاومت عایق: بیش از 100MΩ ((DC500V)
			قدرت دی الکتریک: AC1500V/ 1 دقیقه
			کلاس عایق بندی: F
میزان حفاظت			نوع کاملاً بسته و خود خنک کننده (IP65)

OEM فلنج چرخ دار هارمونیک اکتواتور گیر موتور مدل 14 0

حوزه کاربرد
