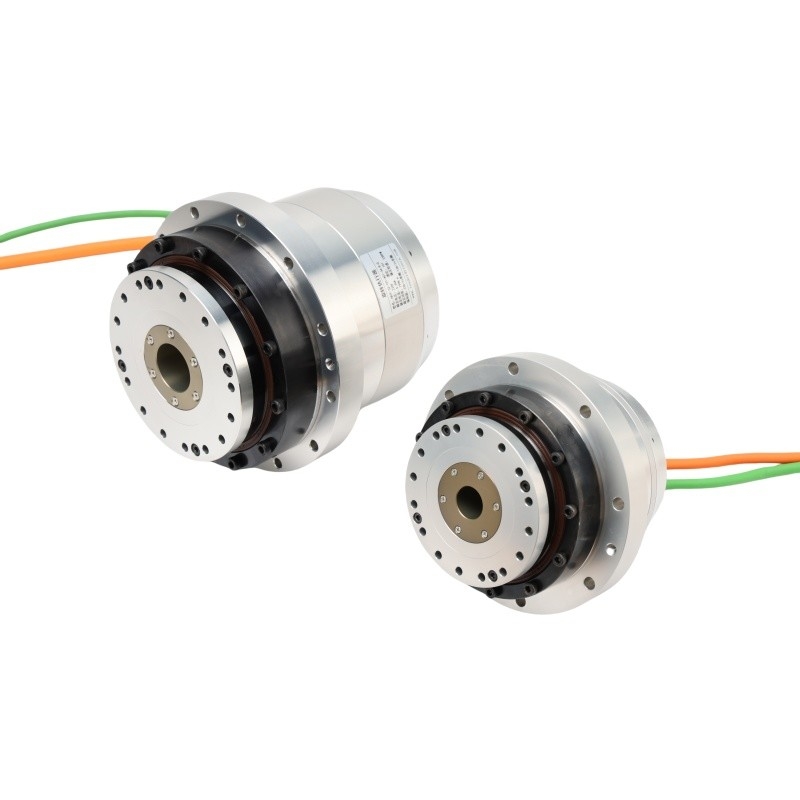

فلانژ گره ای سوراخ آرمونیک بازوی ربات مشترک موتور درایو Servo محرک های چرخشی

موتور مفصل بازوی ربات هول ویفت,موتور مفصل بازوی ربات درایو سرو,سرو موتور هارمونیک هول آشت

robot arm joint motor Drive Servo

Hollow Shaft harmonic drive servo motor

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

محرک های چرخشی فلنج دار سری HATF خروجی جانبی

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

محرک های چرخشی سری HATF مدل 14

نرخ کاهش:

51:1، 81:1، 101:1

شماره مدل:

نوع رمزگذار:

رمزگذار مطلق

تعداد قطب های موتور:

وزن:

2kg ((با ترمز) ، 1.66kg ((بدون ترمز))

ویژگی های کلیدی:

نویز کم، پس زدگی صفر، شفت توخالی

زندگی طراحی:

10000 ساعت

درجات حفاظتی:

نوع خود خنک شونده کاملا محصور (IP65)

قدرت دی الکتریک:

AC1500V / 1 دقیقه

مقاومت عایق:

بیش از 100MΩ (DC500V)

کلاس عایق:

اف

درخواست:

ربات انسان نما، ماشین ابزار دقیق CNC، تجهیزات پرداخت شیشه، ربات انسان نما، تجهیزات پزشکی

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

HAT Series Rotary Hollow Shaft Actuators که با قدرت هارمونیک سرو درایو یکپارچه شده اند

بهترین قیمت رو بدست بیار

ویدیو

Zero Backlash بزرگ سوراخ شاف روتاری اکتواتور ربات مشترک سری HAMF

بهترین قیمت رو بدست بیار

ویدیو

ODM هول آشت اکتواتور ربات بازو مشترک موتور برای ماشین برش لیزر

بهترین قیمت رو بدست بیار

ویدیو

محرک هارمونیک هول آشت موتور بازوی رباتیک سری HAMF

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

محرک های چرخشی فلجدار مدل 14 سری HATF

Name: فلانژ گره ای سوراخ آرمونیک بازوی ربات مشترک موتور درایو Servo محرک های چرخشی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: محرک های چرخشی فلنج دار سری HATF خروجی جانبی
Availability: InStock

ویژگی های محصول

واکنش صفر

تقریباً صفر واکنش به دلیل ویژگی های عالی کاهش دهنده هارمونیک و سفتی موتور.

سر و صدا کم

هر موتور قبل از حمل به صورت جداگانه آزمایش می شود تا عملکرد کم لرزش و کم سر و صدا واحد هارمونیک یکپارچه تضمین شود.

بدون نگهداری

نیازی به نگهداری منظم و نیاز به تعویض روغن در طول استفاده ندارد.

شفت توخالی

گذرگاه داخلی اجازه می دهد تا مسیر مناسب کابل ها، لوله های هوا و غیره.

کاربر دوستانه

آسان برای نصب، سازگار با رانندگان استاندارد در بازار، و آماده برای استفاده از خارج از جعبه.

جدول پارامترهای HATF

سری HATF			14
نسبت کاهش			51	81	101
220VAC	حداکثر گشتاور	شماره	23	29	34
	چرخش نامی	شماره	8.6	13.5	13.5
	حداکثر سرعت	rpm	118	74	59
	سرعت نامی	rpm	59	37	30
	حداکثر جریان	سلاح	2.09	1.66	1.56
	جریان نامی	سلاح	0.78	0.77	0.62
	ثابت گشت و گذار	N m/Arms	11.02	17.5	21.82
	مقاومت فاز	اوم ((20 درجه سانتیگراد)	7.5
	حثیت فاز	mH	11.5
	EMF عقب	Vrms/krpm	25
48VDC	حداکثر گشتاور	شماره	23	29	34
	چرخش نامی	شماره	8.6	13.5	13.5
	حداکثر سرعت	rpm	98	62	50
	سرعت نامی	rpm	59	37	30
	حداکثر جریان	سلاح	5.12	4.07	3.83
	جریان نامی	سلاح	1.92	1.89	1.52
	ثابت گشت و گذار	N m/Arms	4.49	7.13	8.89
	مقاومت فاز	اوم ((20 درجه سانتیگراد)	0.85
	حثیت فاز	mH	1
	EMF عقب	Vrms/krpm	6.5
رمزگذاری کننده مطلق	نوع رمزگذاری کننده		کدگر مطلق
	رزولوشن (یک چرخش موتور)	کمی	23،24 بیت
	موتور شمارنده چند دور	کمی	16
دقت موقعیت یک جهت		arc sec	≤90	≤80	≤70
تکرار پذیری دقت موقعیت		arc sec	≤15	≤10	≤10
سفتی که باعث سرنگونی می شود		x104 N·m /rad	8
سفتی پیچ و تاب		x104 N·m /rad	0.46	0.6
لحظه ی بی وقفه	بدون ترمز	در kg*m2	3.6*10^-5
لحظه ی بی وقفه	با ترمز	در kg*m2	3.7*10^-5
ماسا	بدون ترمز	کیلوگرم	1.66
ماسا	با ترمز	کیلوگرم	2
تعداد قطب های موتور		قطب	16
شرایط محیطی			دمای کار: 0~40°C دمای نگهداری: -20~60°C رطوبت عملیاتی/رطوبت ذخیره سازی: 20~80%RH (بدون تهویه) مقاومت لرزش: 24.5m/s2 (فریکونسی: 10~400Hz) هیچ گرد و غبار یا پودر فلزی ، گاز های خوردنی ، گاز های قابل اشتعال ، مه نفت و سایر استفاده های داخلی ، از نور مستقیم خورشید اجتناب کنید زیر ارتفاع 1000 متر
عایق موتور			مقاومت عایق: بیش از 100MΩ ((DC500V)
			قدرت دی الکتریک: AC1500V/ 1 دقیقه
			کلاس عایق بندی: F
میزان حفاظت			نوع کاملاً بسته و خود خنک کننده (IP65)

فلانژ گره ای سوراخ آرمونیک بازوی ربات مشترک موتور درایو Servo محرک های چرخشی 0

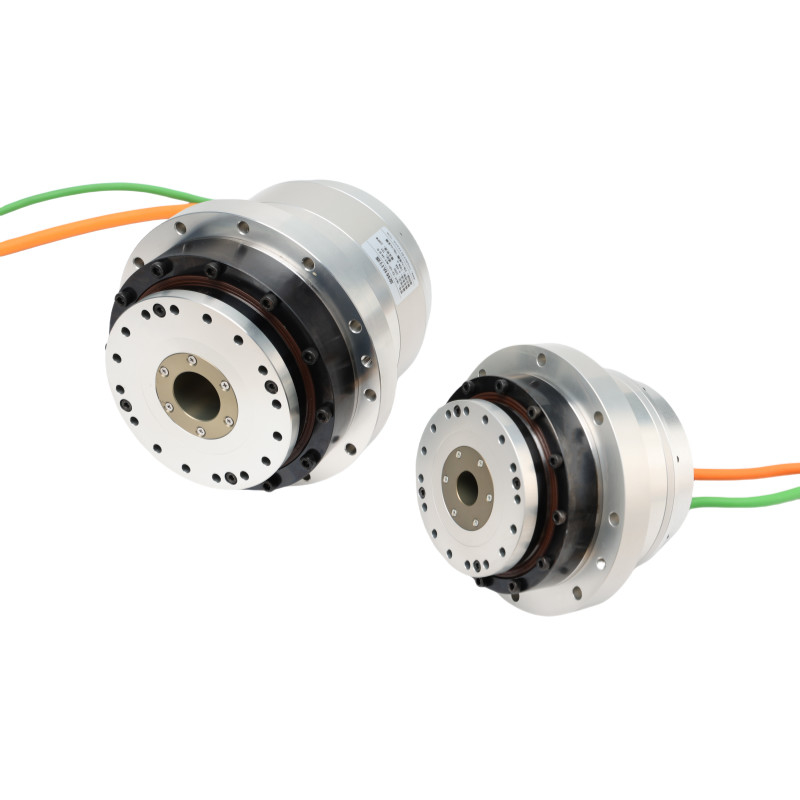

تصاویر دقیق

حوزه کاربرد


ربات صنعتی	دستگاه های پزشکی	ربات انسان نما

ماشین های نوری	هوافضا	ماشین آلات CNC
