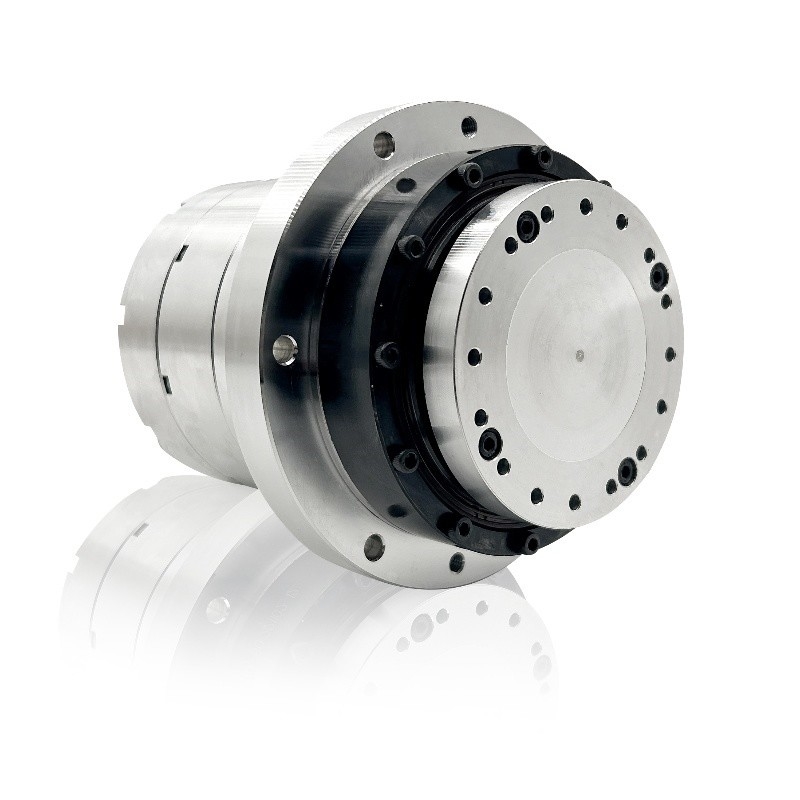

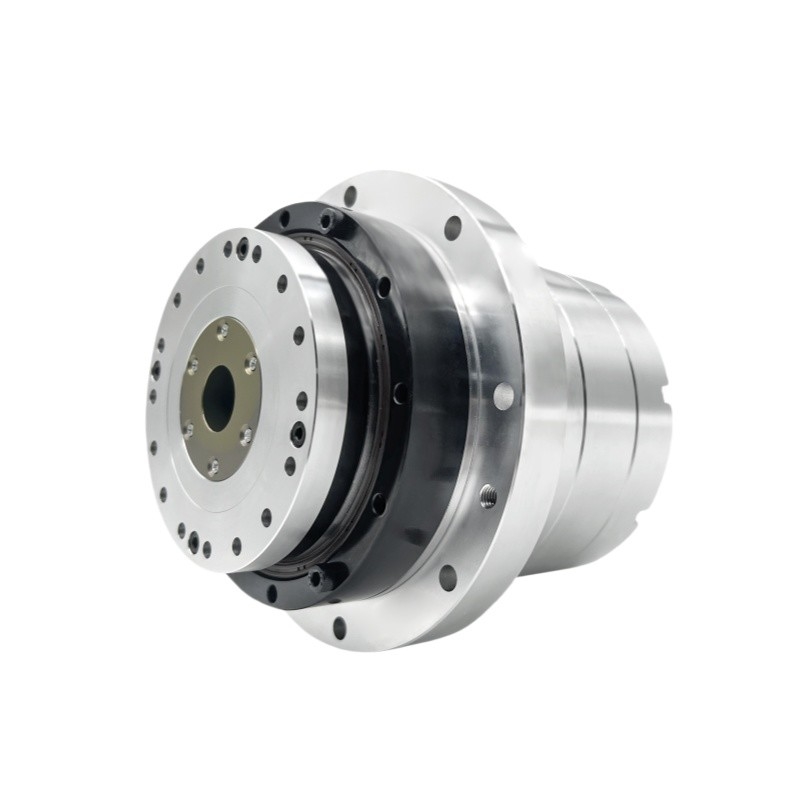

محرک فرش دار موتور سرو با چرخش ارتفاعی هارمونیک مدل 17

موتور سرو با حرکت هارمونیک بالا Torque,محرک سرو موتور هارمونیک,محرک هارمونیک HASF

harmonic drive servo motor Actuator

HASF harmonic actuator

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

خروجی جانبی محرک های چرخشی فلنج دار سری HASF

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

محرک های چرخشی سری HASF مدل 17

نرخ کاهش:

51:1، 81:1، 101:1، 121:1

شماره مدل:

نوع رمزگذار:

رمزگذار مطلق

تعداد قطب های موتور:

درخواست:

اتوماسیون 3C، ماشین آلات CNC دقیق، تجهیزات پولیش شیشه ای، ربات انسان نما، تجهیزات لیزر

وزن با ترمز:

2.8 کيلوگرم

وزن بدون ترمز:

2.2 کیلوگرم

ویژگی های کلیدی:

عملکرد بالا، طول عمر طولانی

زندگی طراحی:

10000 ساعت

درجات حفاظتی:

نوع خود خنک شونده کاملا محصور (IP65)

قدرت دی الکتریک:

AC1500V / 1 دقیقه

مقاومت عایق:

بیش از 100MΩ (DC500V)

کلاس عایق:

اف

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

HAT Series Rotary Hollow Shaft Actuators که با قدرت هارمونیک سرو درایو یکپارچه شده اند

بهترین قیمت رو بدست بیار

ویدیو

Zero Backlash بزرگ سوراخ شاف روتاری اکتواتور ربات مشترک سری HAMF

بهترین قیمت رو بدست بیار

ویدیو

ODM هول آشت اکتواتور ربات بازو مشترک موتور برای ماشین برش لیزر

بهترین قیمت رو بدست بیار

ویدیو

محرک هارمونیک هول آشت موتور بازوی رباتیک سری HAMF

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

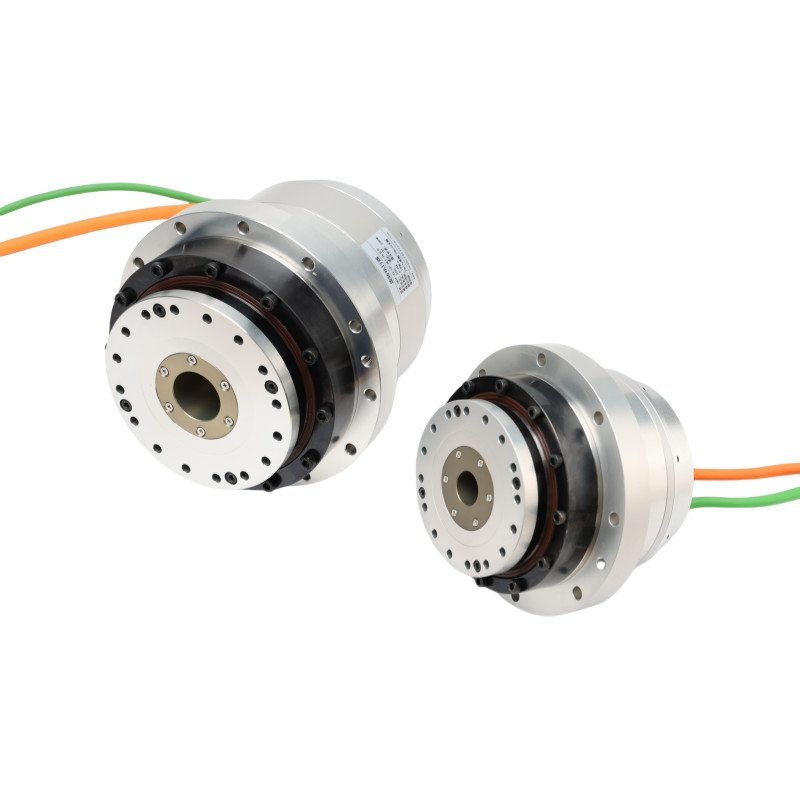

محرک های چرخشی فلجدار سری HASF مدل 17

Name: محرک فرش دار موتور سرو با چرخش ارتفاعی هارمونیک مدل 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: خروجی جانبی محرک های چرخشی فلنج دار سری HASF
Availability: InStock

ویژگی های محصول

طراحی یکپارچه

ترکیبی از یک کاهش دهنده هارمونیک چرخشی بالا، یک موتور محرک مستقیم و یک رمزگذاری مطلق چند دور اختیاری با یک شاخه توخالی برای برنامه های نوری است.

واکنش صفر

تقریباً صفر واکنش به دلیل ویژگی های عالی کاهش دهنده هارمونیک و سفتی موتور.

سر و صدا کم

هر موتور قبل از حمل به صورت جداگانه آزمایش می شود تا عملکرد کم لرزش و کم سر و صدا واحد هارمونیک یکپارچه تضمین شود.

بدون نگهداری

نیازی به نگهداری منظم و نیاز به تعویض روغن در طول استفاده ندارد.

جدول پارامترهای HASF

سری HASF			17
نسبت کاهش			51	81	101	121
220VAC	حداکثر گشتاور	شماره	42	53	66	66
	چرخش نامی	شماره	27	33	49	49
	حداکثر سرعت	rpm	98	62	50	41
	سرعت نامی	rpm	51	32	26	21
	حداکثر جریان	سلاح	3.68	2.92	2.92	2.44
	جریان نامی	سلاح	2.36	1.82	2.17	1.81
	ثابت گشت و گذار	N m/Arms	11.42	18.14	22.62	27.1
	مقاومت فاز	اوم ((20 درجه سانتیگراد)	6.2
	حثیت فاز	mH	7.7
	EMF عقب	Vrms/krpm	25
48VDC	حداکثر گشتاور	شماره	42	53	66	66
	چرخش نامی	شماره	32	33	49	49
	حداکثر سرعت	rpm	86	54	44	36
	سرعت نامی	rpm	51	32	26	21
	حداکثر جریان	سلاح	9.36	7.44	7.43	6.2
	جریان نامی	سلاح	7.13	4.63	5.51	4.6
	ثابت گشت و گذار	N m/Arms	4.49	7.13	8.89	10.65
	مقاومت فاز	اوم ((20 درجه سانتیگراد)	0.4
	حثیت فاز	mH	0.9
	EMF عقب	Vrms/krpm	7.7
رمزگذاری کننده مطلق	نوع رمزگذاری کننده		کدگر مطلق
	رزولوشن (یک چرخش موتور)	کمی	23،24 بیت
	موتور شمارنده چند دور	کمی	16
دقت موقعیت یک جهت		arc sec	≤75	≤75	≤50	≤50
تکرار پذیری دقت موقعیت		arc sec	≤15	≤10	≤10	≤10
سفتی که باعث سرنگونی می شود		x104 N·m /rad	15
سفتی پیچ و تاب		x104 N·m /rad	1.07	1.3
لحظه ی بی وقفه	بدون ترمز	در kg*m2	7.96*10^-5
لحظه ی بی وقفه	با ترمز	در kg*m2	9.12*10^-5
ماسا	بدون ترمز	کیلوگرم	2.2
ماسا	با ترمز	کیلوگرم	2.8
تعداد قطب های موتور		قطب	16
شرایط محیطی			دمای کار: 0~40°C دمای نگهداری: -20~60°C رطوبت عملیاتی/رطوبت ذخیره سازی: 20~80%RH (بدون تهویه) مقاومت لرزش: 24.5m/s2 (فریکونسی: 10~400Hz) هیچ گرد و غبار یا پودر فلزی ، گازهای خوردنی ، گازهای قابل اشتعال ، مه نفت و سایر استفاده های داخلی ، از نور مستقیم خورشید اجتناب کنید زیر ارتفاع 1000 متر
عایق موتور			مقاومت عایق: بیش از 100MΩ ((DC500V)
			قدرت دی الکتریک: AC1500V/ 1 دقیقه
			کلاس عایق بندی: F
میزان حفاظت			نوع کاملاً بسته و خود خنک کننده (IP65)

محرک فرش دار موتور سرو با چرخش ارتفاعی هارمونیک مدل 17 0
