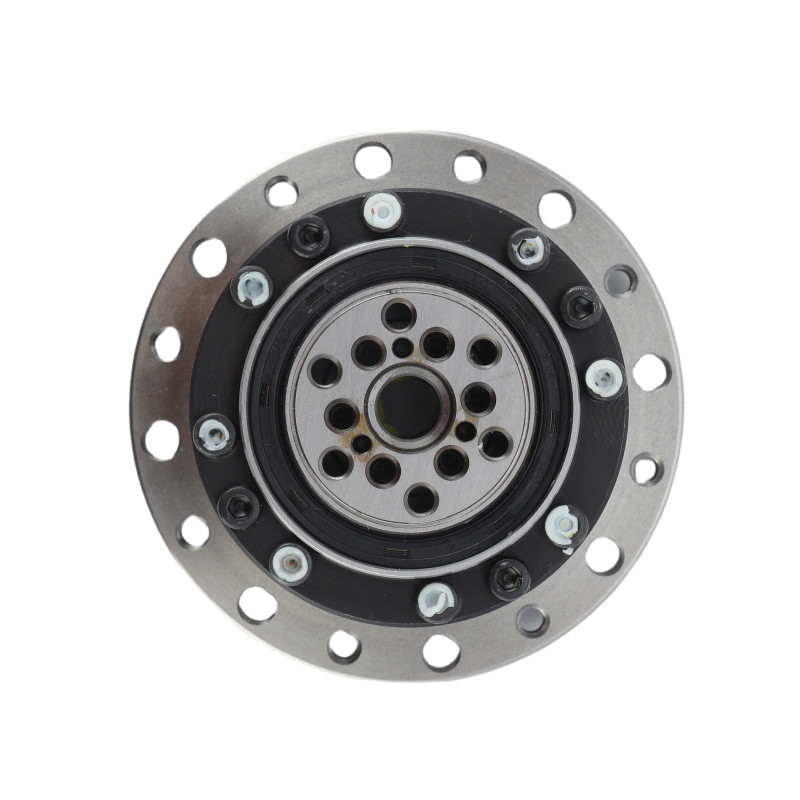

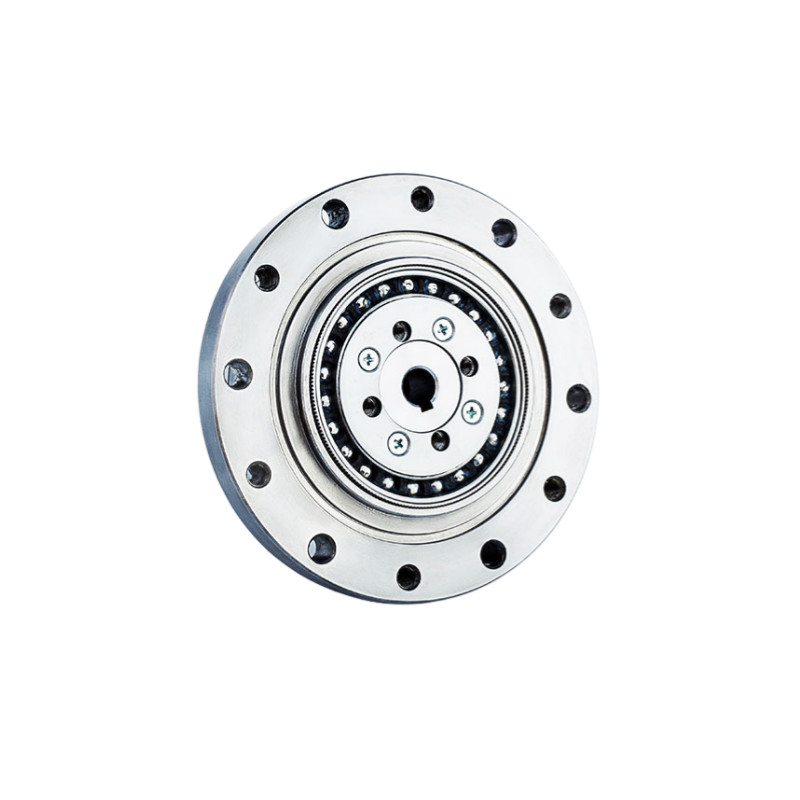

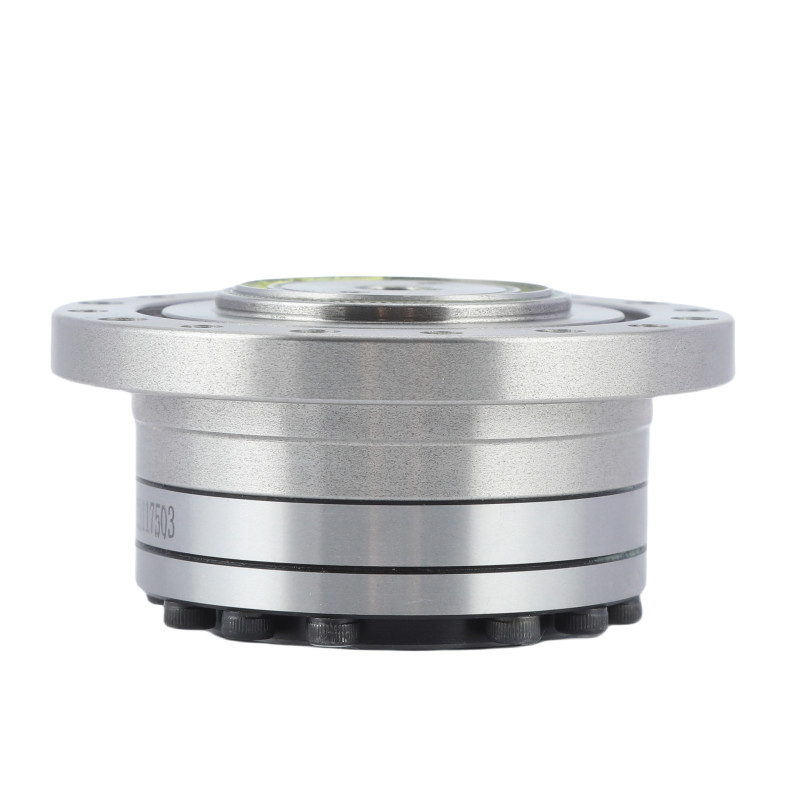

Name: 8500r/min Zero Backlash Reducer Strain Wave Drive Gear هارمونیک
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-UI
Availability: InStock

خونه > محصولات > درایو هارمونیک >

8500r/min Zero Backlash Reducer Strain Wave Drive Gear هارمونیک

8500r/Min کاهش دهنده واکنش صفر,کاهش دهنده ی واکنش منفی صفر Gear Harmonic,محرک موج فشار صفر

zero backlash reducer Harmonic Gear

Zero Backlash strain wave drive

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LSS-14-XX-UI

با ما تماس بگیرید

درخواست نقل قول

8500r/min Zero Backlash Reducer Strain Wave Drive Gear هارمونیک

جزئیات محصول

مدل:

محصول:

مدل 14 LSS - I Harmonic Gear Units

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

گشتاور نامی در ورودی 2000r/min:

5.4 تا 7.8 Nm

حداکثر سرعت ورودی:

8500 R/min

زندگی طراحی:

15000 ساعت

وزن:

0.51 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

8500r/min Zero Backlash Reducer Strain Wave Drive Gear هارمونیک درایو

	ژنراتور موجیک کانتینر است که به شکل بیضوی است، که معمولاً با حلقه های توپ مجهز است، که در داخل flexspline قرار می گیرد. در حالی که آن را می چرخاند، باعث می شود که flexspline به شکل بیضوی تغییر شکل دهد.
	Flexsplineیک قطعه استوانه ای با دیواره های نازک و انعطاف پذیر با دندان های خارجی است. آن را در داخل اسپلین دایره ای قرار می دهد و به دلیل ژنراتور موج به شکل بیضوی تغییر شکل می دهد.فلکس اسپلین دندان های کمتری نسبت به اسپلین دایره ای دارد.
	رشته گردیاین یک حلقه دایره ای سخت با دندان های داخلی است که با دندان های خارجی flexspline شبکه می شود.

جدول پارامترها

مدل		14
نسبت کاهش		50	80	100	120
چرخش نامی در ورودی 2000r/min	Nm	5.4	7.8	7.8	7.8
چرخش نامی در ورودی 2000r/min	kgfm	0.55	0.8	0.8	0.8
حداکثر گشتاور مجاز در شروع و توقف	Nm	18	23	28	28
حداکثر گشتاور مجاز در شروع و توقف	kgfm	1.8	2.4	2.9	2.9
حداکثر مقدار مجاز برای تورم متوسط بار	Nm	6.9	11	11	11
حداکثر مقدار مجاز برای تورم متوسط بار	kgfm	0.7	1.1	1.1	1.1
حداکثر چرخش لحظه ای مجاز	Nm	35	47	54	54
حداکثر چرخش لحظه ای مجاز	kgfm	3.6	4.8	5.5	5.5
حداکثر سرعت چرخش ورودی مجاز (گريس)	r/min	8500
میانگین سرعت چرخش ورودی مجاز (گريس)	r/min	3500
واکنش	آرک سک	≤20
وزن	کیلوگرم	0.51
طول عمر طراحی	ساعت	10000	15000	15000	15000

ویژگی های اصلی LSS - سری I مدل 14 واحدهای دنده هارمونیک
محصول	واحدهای دنده های هارمونیک
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50:1، 80:1، 100:1، 120:1
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	14
وزن	0.51 کيلوگرم
تضمین	1 سال

درخواست ها


ماشین آلات CNC	سیستم نیمه هادی	ربات های صنعتی
