محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
LSS-17-XX-UI
رباتیک هارمونیک درایو موتور کاهش گیر دایره ای اسپلین
|
ژنراتور موج به طور معمول یک مجموعه ی بیضوی است که در داخل flexspline قرار می گیرد. این flexspline را به شکل بیضوی تغییر شکل می دهد.باعث می شود که آن را به درگیر با دندان های spline دایره ای در دو مناطق مخالف. Flexspline یک دنده آهنی و انعطاف پذیر با دندان های خارجی است. رشته گردی یک حلقه سخت با دندان های داخلی است. آن ثابت می ماند یا می تواند عضو خروجی سیستم باشد.تعامل بین دندان های spline دایره ای و flexspline تولید کاهش دنده. |
عملیات
|
مشخصات
| مدل | 17 | |||||
| نسبت کاهش | 50 | 80 | 100 | 120 | ||
| چرخش نامی در ورودی 2000r/min | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| حداکثر گشتاور مجاز در شروع و توقف | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| حداکثر مقدار مجاز برای تورم متوسط بار | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| حداکثر چرخش لحظه ای مجاز | Nm | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
حداکثر سرعت چرخش ورودی مجاز (گريس) |
r/min | 7300 | ||||
|
میانگین سرعت چرخش ورودی مجاز (گريس) |
r/min | 3500 | ||||
| واکنش | آرک سک | ≤20 | ||||
| وزن | کیلوگرم | 0.67 | ||||
| طول عمر طراحی | ساعت | 10000 | 15000 | 15000 | 15000 | |

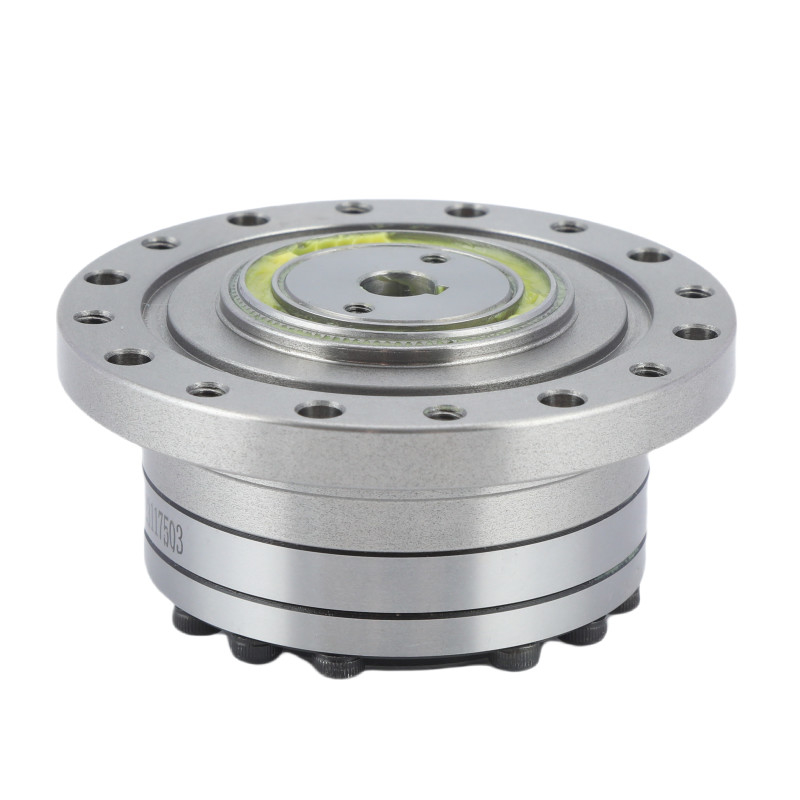

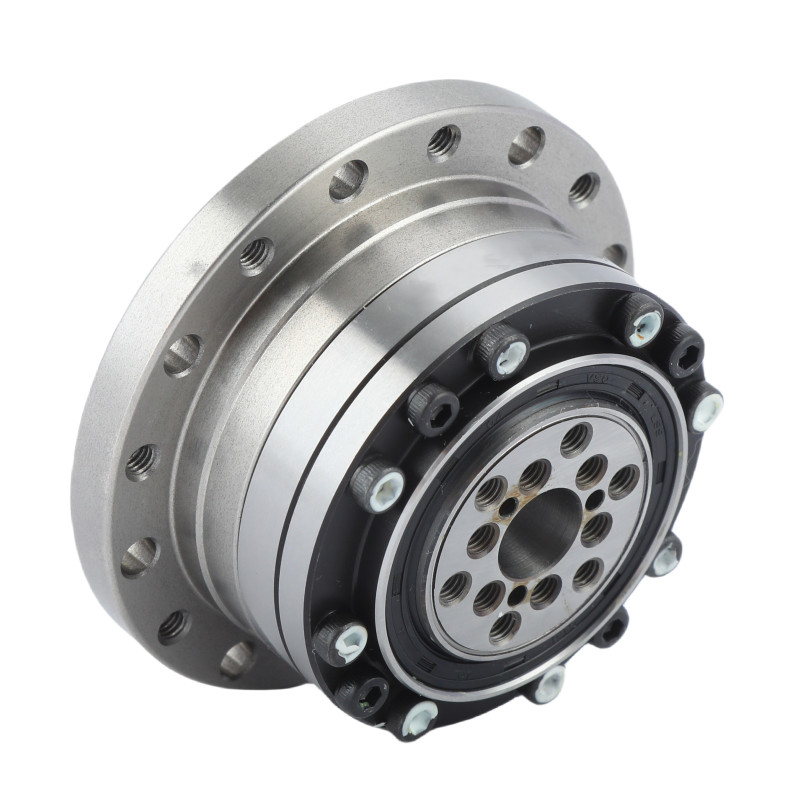

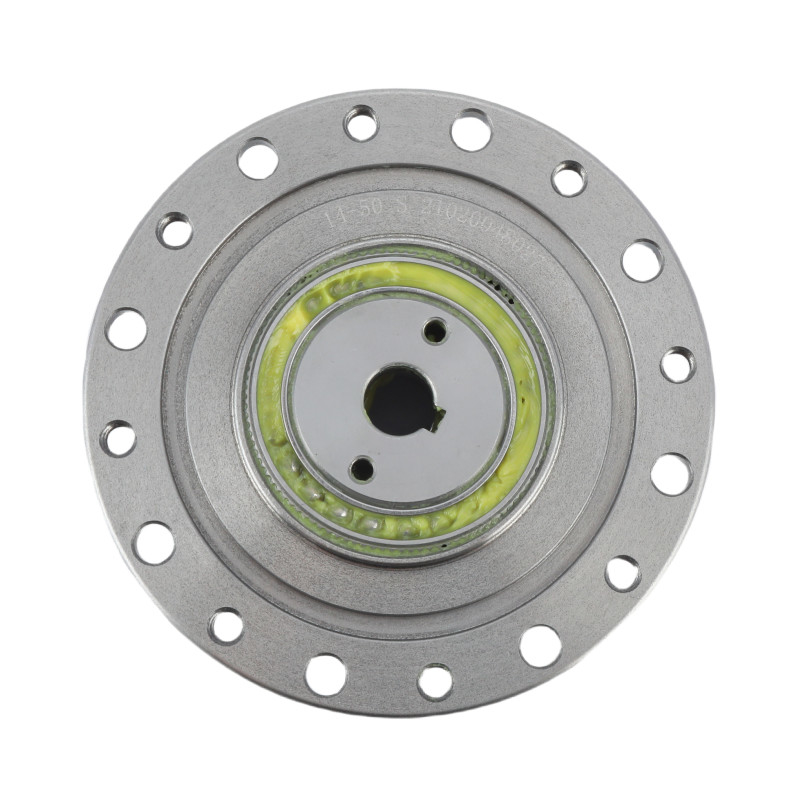

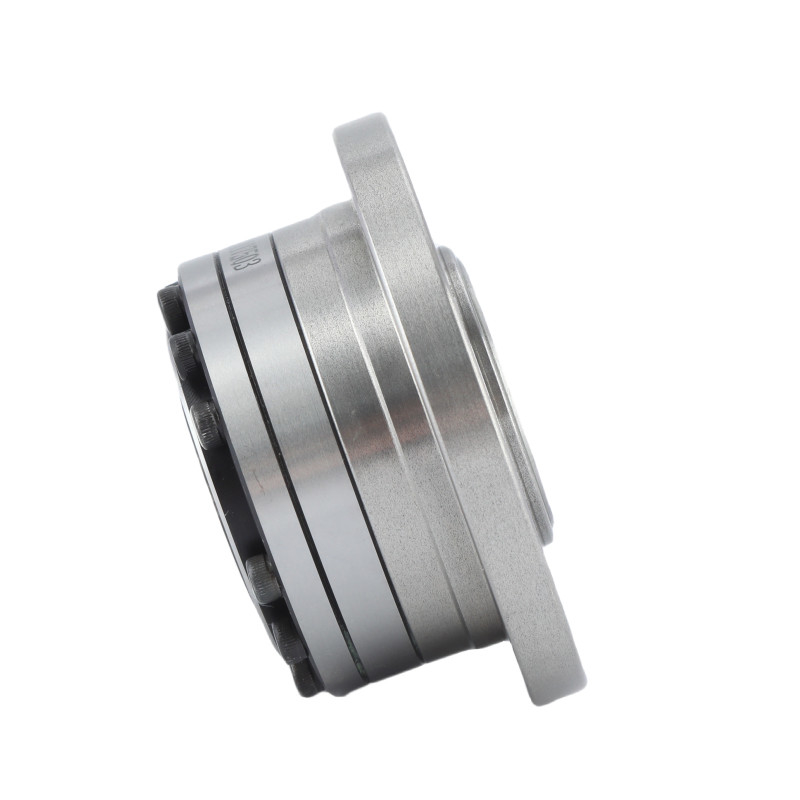

تصاویر دقیق
| ویژگی های کلیدی LSS - سری I مدل 17 واحدهای دنده هارمونیک | |||
| محصول | مدل 17 کشش موج کاهش دهنده | ||
|
مواد
|
فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها | ||
|
نسبت کاهش
|
50:1، 80:1، 100:1، 120:1 | ||
|
واکنش
|
کمتر از 20 ثانیه قوس | ||
|
سرعت ورودی متوسط
|
۳۵۰۰ چرخ/دقیقه | ||
|
حداکثر سرعت ورودی
|
7300 دور/دقیقه | ||
|
زندگی طراحی شده
|
15000 ساعت | ||
|
مدل
|
17 | ||
|
وزن
|
0.67 کیلوگرم | ||
| تضمین | 1 سال | ||
درخواست ها
|
|
|
|
| ربات های صنعتی | دستگاه های پزشکی | سیستم های تولیدی | سیستم نیمه هادی |
