Name: کاهش دهنده موج کشش گرامونیک چرخ دنده ای با گشتاور بالا برای ماشین آلات صنعتی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-20-XX-UI
Availability: InStock

خونه > محصولات > درایو هارمونیک >

کاهش دهنده موج کشش گرامونیک چرخ دنده ای با گشتاور بالا برای ماشین آلات صنعتی

گيري هارمونيک موج کشش,ماشین آلات صنعتی هارمونیک,کاهش دهنده امواج فشرده شدن با تورک بالا

Industrial Machinery harmonic gearing

High Torque strain wave reducer

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LSS-20-XX-UI

با ما تماس بگیرید

درخواست نقل قول

کاهش دهنده موج کشش گرامونیک چرخ دنده ای با گشتاور بالا برای ماشین آلات صنعتی

جزئیات محصول

مدل:

محصول:

مدل 20 واحدهای دنده هارمونیک

مواد:

فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها

نرخ کاهش:

50:1، 80:1، 100:1، 120:1، 160:1

عکس العمل:

≤20 Arc Sec

گشتاور نامی در ورودی 2000r/min:

25 تا 40 نیوتن متر

حداکثر سرعت ورودی:

6500 دور در دقیقه

زندگی طراحی:

15000 ساعت

وزن:

0.96 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دستگاه های کاهش موج کشش (دستورهای هارمونیک)

اجزای ضروری در بسیاری از سیستم های مکانیکی مدرن هستند، که باعث کاهش سریع، دقیق و قابل اعتماد می شوند.طراحی و قابلیت های منحصر به فرد آنها را در زمینه هایی که نیاز به دقت بالا و فشرده دارند ضروری می کند، راه حل های سبک وزن.

ویژگی ها

نسبت کاهش بالامی تواند نسبت کاهش بسیار بالا را در یک مرحله به دست آورد.

جمع و جور و سبک وزنبه دلیل طراحی آنها، نسبت کاهش بالایی را در یک بسته بسیار کوچکتر و سبک تر در مقایسه با سیستم های دنده سنتی ارائه می دهند.

دقت بالا و تکرارحداقل واکنش را تضمین می کند، که آنها را برای برنامه هایی که نیاز به دقت موقعیت بالایی دارند مناسب می کند.

انتقال تورک بالامی توانند در مقایسه با اندازه خود، گشتاور بالایی را انتقال دهند، که برای کاربردهایی که نیاز به نیروی قابل توجهی دارند مفید است.

مدل		20
نسبت کاهش		50	80	100	120	160
چرخش نامی در ورودی 2000r/min	Nm	25	34	40	40	40
چرخش نامی در ورودی 2000r/min	kgfm	2.5	3.5	4.1	4.1	4.1
حداکثر گشتاور مجاز در شروع و توقف	Nm	56	74	82	87	92
حداکثر گشتاور مجاز در شروع و توقف	kgfm	5.7	7.5	8.4	8.9	9.4
حداکثر مقدار مجاز برای تورم متوسط بار	Nm	34	47	49	49	49
حداکثر مقدار مجاز برای تورم متوسط بار	kgfm	3.5	4.8	5	5	5
حداکثر چرخش لحظه ای مجاز	Nm	98	127	147	147	147
حداکثر چرخش لحظه ای مجاز	kgfm	10	13	15	15	15
حداکثر سرعت چرخش ورودی مجاز روغن	r/min	6500
میانگین سرعت چرخش ورودی مجاز روغن	r/min	3500
واکنش	آرک سک	≤20
وزن	کیلوگرم	0.96
طول عمر طراحی	ساعت	10000	15000	15000	15000	15000

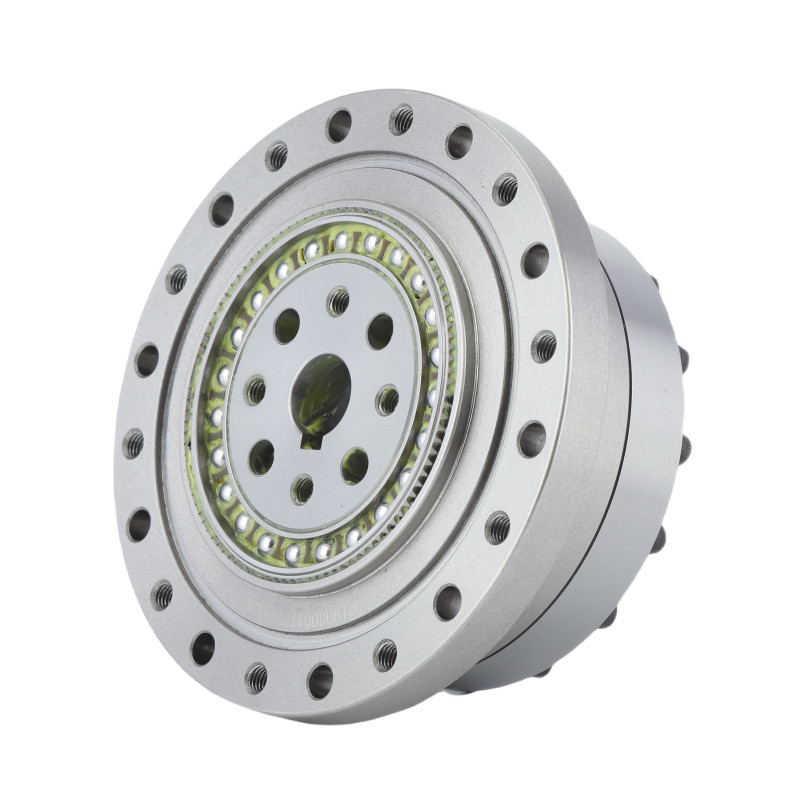

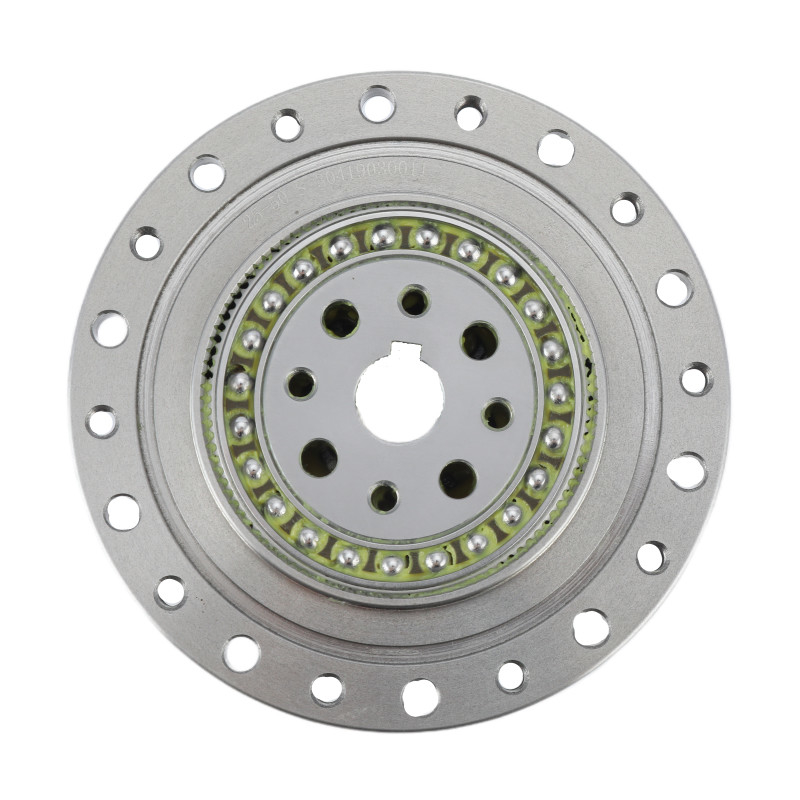

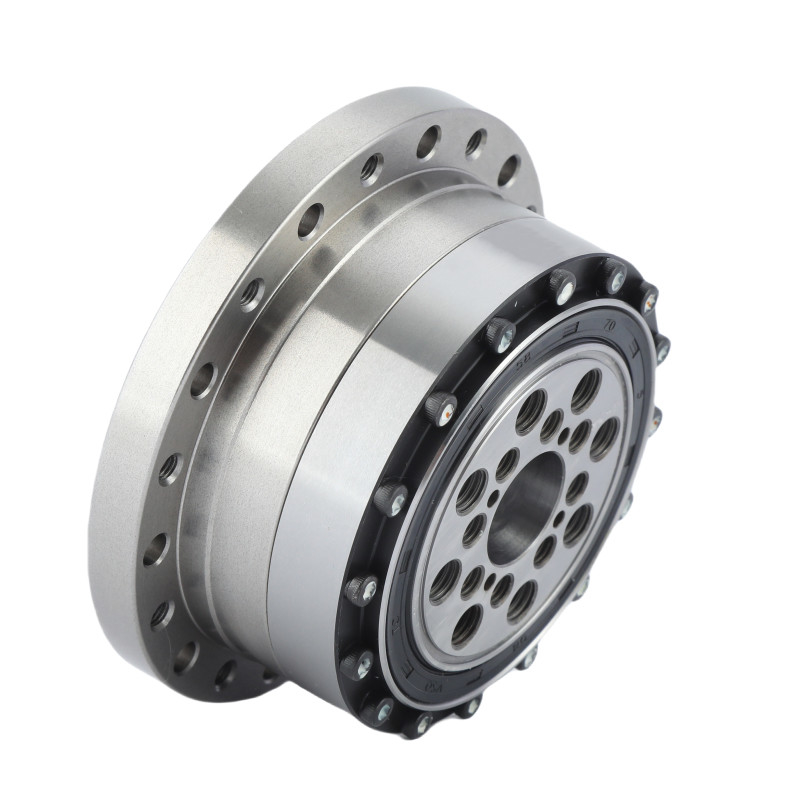

کاهش دهنده موج کشش گرامونیک چرخ دنده ای با گشتاور بالا برای ماشین آلات صنعتی 1

	ویژگی های کلیدی LSS - مدل I واحد های هارمونیک 20
	محصول	مدل 20 کشش موج کاهش دهنده
	مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
	نسبت کاهش	50:1، 80:1، 100:1، 120:1، 160:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
	حداکثر سرعت ورودی	6500 دور/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	20
	وزن	0.96 کیلوگرم
	تضمین	1 سال
