دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال

دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال

جعبه دنده موج کششی مدل 32,جعبه دنده موج کشش,انتقال هارمونیک موج کشش

strain wave gear box Transmission

Strain Wave harmonic drive transmission

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LSS-32-XX-UI

با ما تماس بگیرید
درخواست نقل قول
دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال
دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال
جزئیات محصول
مدل:
32
محصول:
گیربکس هارمونیک مدل 32
اجزا:
مولد موج، Flexspline، Spline دایره ای
نرخ کاهش:
501 تا 120:1
عکس العمل:
≤20 Arc Sec
گشتاور نامی در ورودی 2000r/min:
۷۶ تا ۱۳۷ Nm
میانگین سرعت ورودی:
3500 دور در دقیقه
زندگی طراحی:
15000 ساعت
مزایا:
نسبت های کاهش بالا، جمع و جور و سبک وزن، دقت بالا و واکنش کم
وزن:
3.11 کیلوگرم
درخواست:
ماشین آلات رباتیک، هوافضا، CNC
تضمین:
1 سال
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 مجموعه
قیمت
To Be Negotiated
جزئیات بسته بندی
جعبه کارتن
زمان تحویل
3-4 هفته
شرایط پرداخت
T/T
قابلیت ارائه
20000 مجموعه در ماه
محصولات مرتبط
قیمت خوب وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد آنلاین

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار
قیمت خوب واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units آنلاین

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار
قیمت خوب نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک آنلاین

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار
قیمت خوب طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده آنلاین

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
حالا تماس بگیرید
توضیحات محصول

مدل 32 کشش موج گیربکس با دقت بالا هارمونیک درایو

دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال 0

دستگاه های کاهش موج کشش (دستورهای هارمونیک)

اجزای ضروری در سیستم های مکانیکی مدرن هستند که نیاز به دقت بالا، اندازه های جمع و جور و انتقال چرخش بزرگ دارند. طراحی منحصر به فرد آنها،که از تغییر شکل flexspline و تعامل دقیق دندان های دنده استفاده می کند، آنها را برای کاربردهای روباتیک، هوافضا و زمینه های مختلف صنعتی ایده آل می کند.

درخواست

رباتیکدر بازوها و مفاصل رباتیک برای کنترل دقیق حرکات استفاده می شود.
هوافضادر سیستم های مختلف هواپیمایی که محدودیت های فضای و وزن بسیار مهم است استفاده می شود.
ماشین آلات صنعتیدر ماشین آلات CNC، خطوط تولید خودکار و سایر تجهیزات دقیق استفاده می شود.

جدول پارامترها

مدل 32
نسبت کاهش 50 80 100 120
چرخش نامی در ورودی 2000r/min Nm 76 118 137 137
kgfm 7.8 12 14 14
حداکثر گشتاور مجاز در شروع و توقف Nm 216 304 333 353
kgfm 22 31 34 36
حداکثر مقدار مجاز برای تورم متوسط بار Nm 108 167 216 216
kgfm 11 17 22 22
حداکثر چرخش لحظه ای مجاز Nm 382 568 647 686
kgfm 39 58 66 70
حداکثر سرعت چرخش ورودی مجاز
(گريس)		 r/min 4800
میانگین سرعت چرخش ورودی مجاز
(گريس)		 r/min 3500
واکنش آرک سک ≤20
وزن کیلوگرم 3.11
طول عمر طراحی ساعت 10000 15000 15000 1500

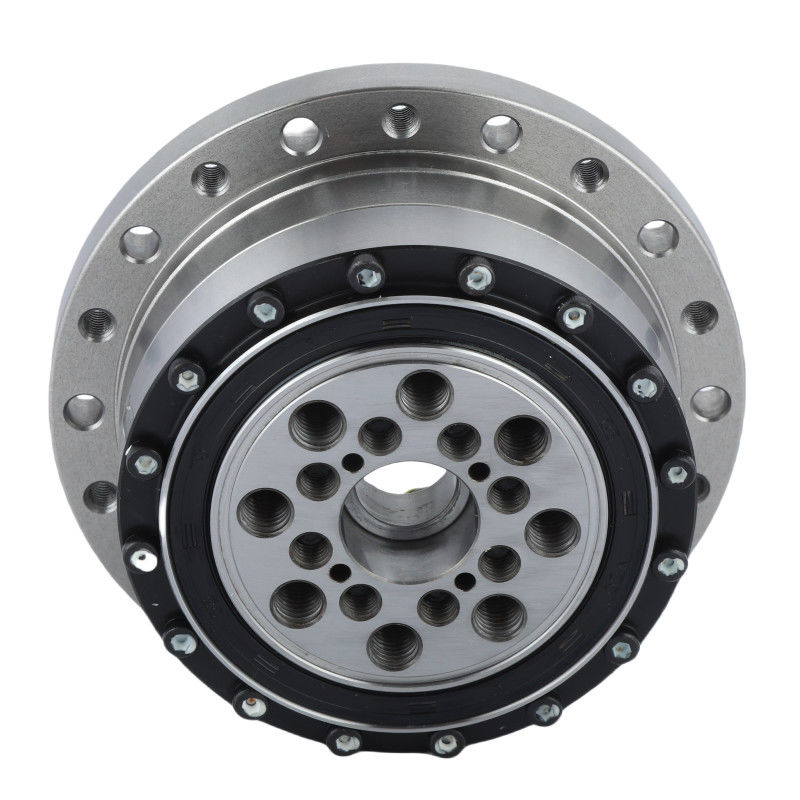

دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال 1

تصاویر دقیق

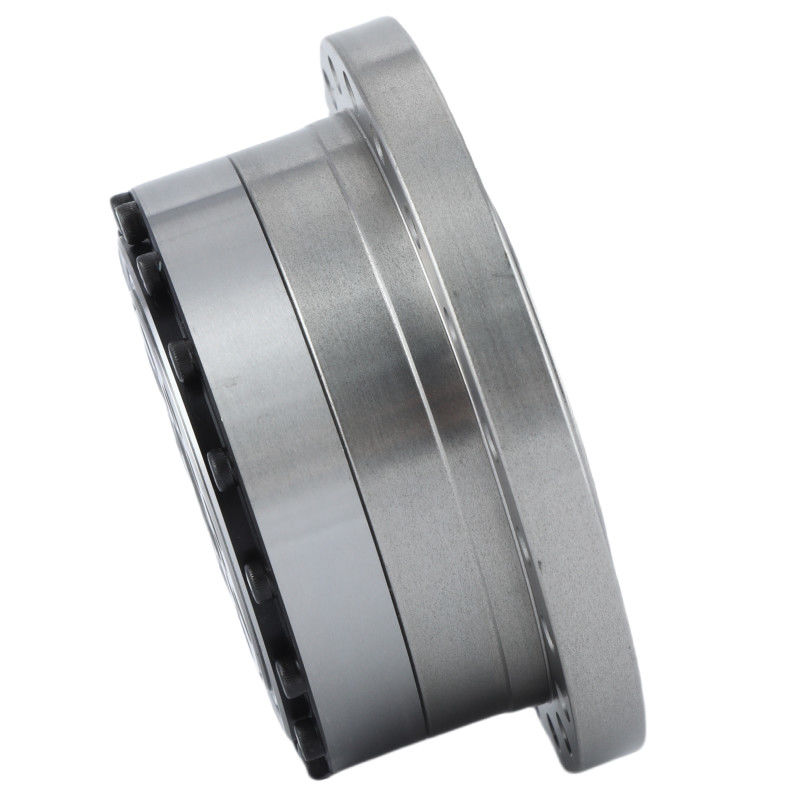

دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال 2

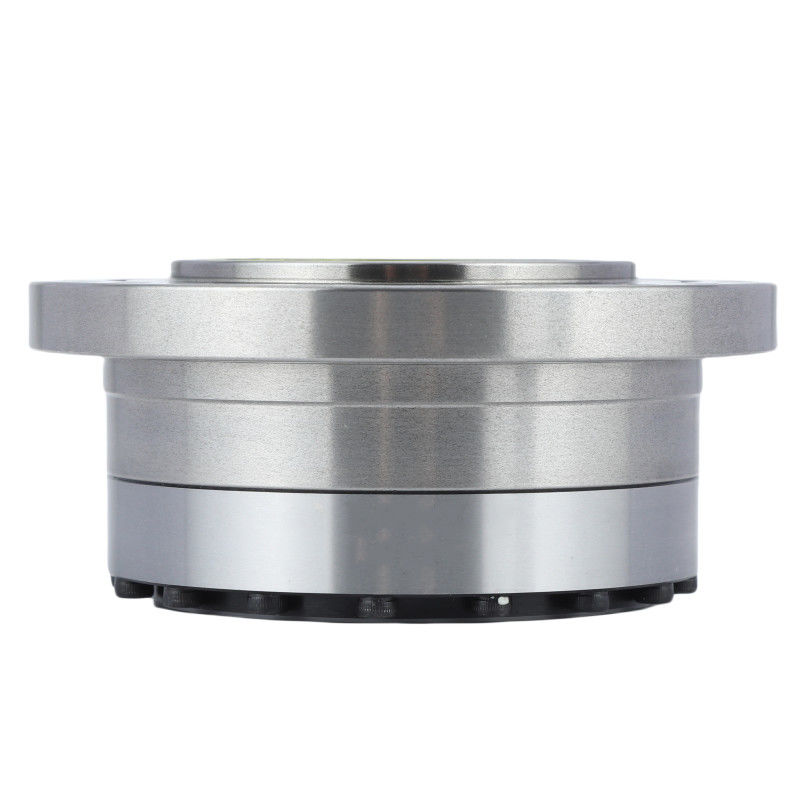

دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال 3

دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال 4

دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال 5

دقيقي بالا مدل 32 کشش موج Gear Box هارمونيک درایو انتقال 6 ویژگی های اصلی LSS - مدل 32 واحدهای دنده هارمونیک
محصول مدل 32 هارمونیک درایو
مواد
 فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش
 50:1، 80:1، 100:1، 120:1
واکنش
 کمتر از 20 ثانیه قوس
سرعت ورودی متوسط
 ۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی
 4800 دور/دقیقه
زندگی طراحی شده
 15000 ساعت
مدل
 32
وزن
 3.11 کیلوگرم
تضمین 1 سال
برچسب ها：

جعبه دنده موج کششی مدل 32,جعبه دنده موج کشش,انتقال هارمونیک موج کشش

strain wave gear box Transmission

Strain Wave harmonic drive transmission
