محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
LSS-14-XX-U-II

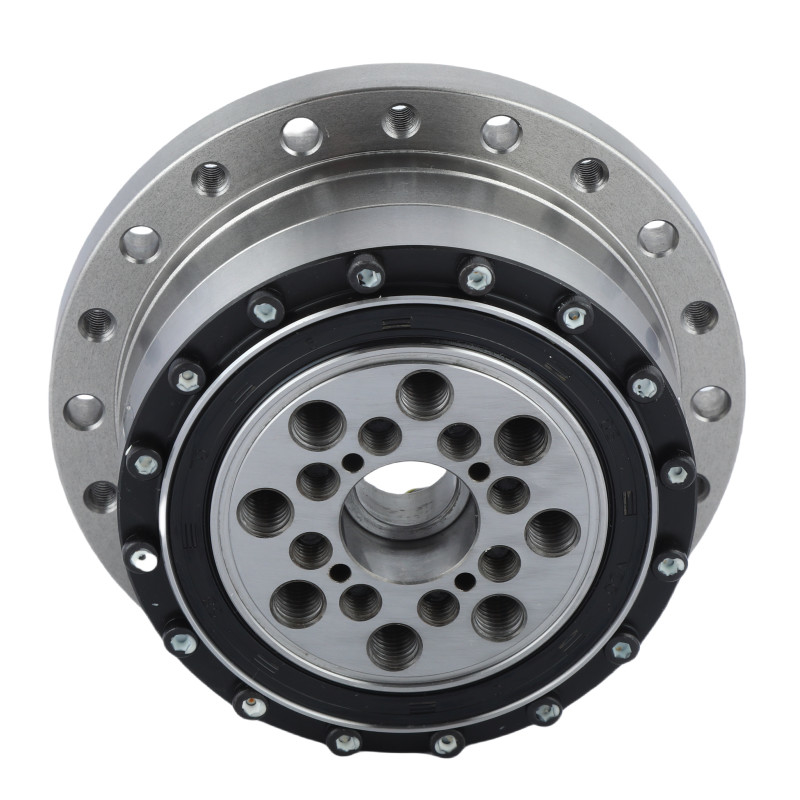

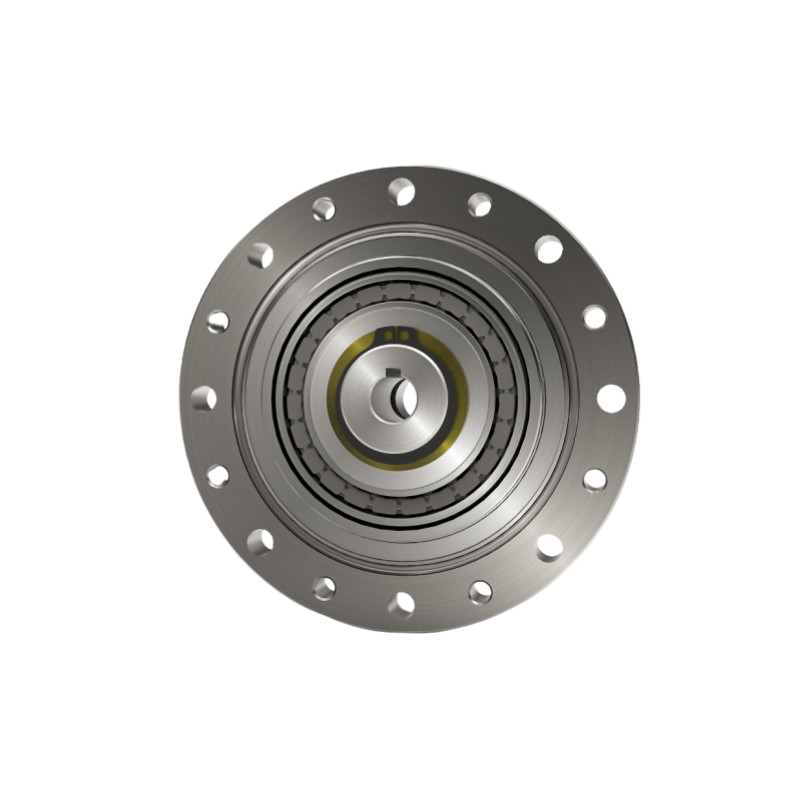

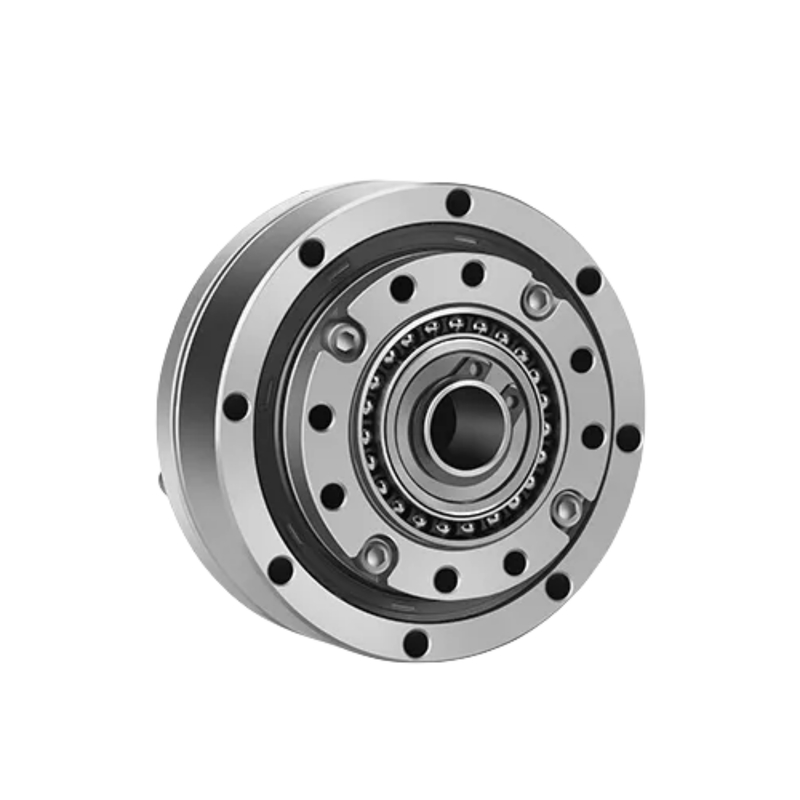

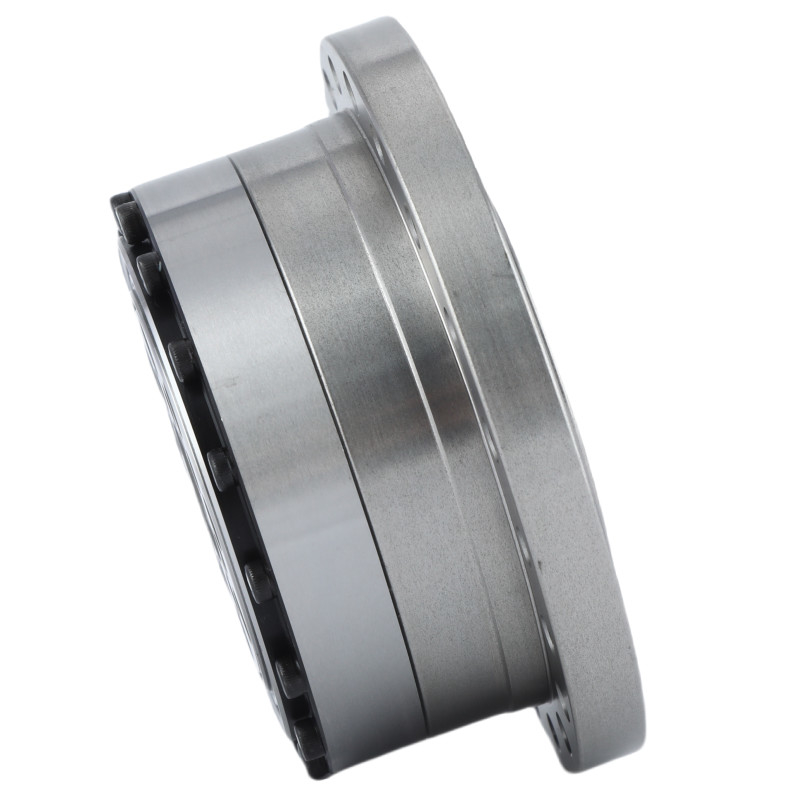

دستگاه کاهش هارمونیک دقیق بالا
|
درخواست رباتیک: ربات های صنعتی، ربات های خدماتی، ربات های جراحی تجهیزات پزشکی: دستگاه های تصویربرداری، پروتز ها و اسکلت های خارجی مخابرات: سیستم های موقعیت گیری آنتن انرژی های تجدید پذیر: ردیاب های خورشیدی، توربین های بادی |
جدول پارامترها
| مدل | 14 | |||||
| نسبت کاهش | 50 | 80 | 100 | 120 | ||
| چرخش نامی در ورودی 2000r/min | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| حداکثر گشتاور مجاز در شروع و توقف | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| حداکثر مقدار مجاز برای تورم متوسط بار | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| حداکثر چرخش لحظه ای مجاز | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| حداکثر سرعت چرخش ورودی مجاز ((گرس) | r/min | 8500 | ||||
| سرعت چرخش ورودی متوسط مجاز ((گرس) | r/min | 3500 | ||||
| واکنش | آرک سک | ≤20 | ||||
| وزن | کیلوگرم | 0.51 | ||||
| طول عمر طراحی | ساعت | 10000 | 15000 | 15000 | 15000 | |
|
ویژگی های اصلی LSS - II مدل 14 واحدهای دنده هارمونیک | |||
| محصول | مدل 14 هارمونیک درایو | |||
|
اجزا
|
ژنراتور امواج، Flexspline، Spline دایره ای | |||
|
نسبت کاهش
|
50:1، 80:1، 100:1، 120:1 | |||
|
واکنش
|
کمتر از 20 ثانیه قوس | |||
|
سرعت ورودی متوسط
|
۳۵۰۰ چرخ/دقیقه | |||
|
حداکثر سرعت ورودی
|
8500 دور/دقیقه | |||
|
زندگی طراحی شده
|
15000 ساعت | |||
|
مدل
|
14 | |||
|
وزن
|
0.51 کيلوگرم | |||
| تضمین | 1 سال | |||
درخواست ها
|
|
|
| سیستم های تولیدی | ربات های انسانی | سیستم نیمه هادی |
