ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min

ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min

8500r/Min هارمونیک درایو ژنراتور موج,ژنراتور موج هارمونیک درایو گیربکس,کاهش دهنده گیربکس هارمونیک

wave generator harmonic drive Gearbox

Harmonic Gearbox Reducer

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-14-XX-U-III

با ما تماس بگیرید
درخواست نقل قول
ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min
ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min
جزئیات محصول
محصول:
کاهنده هارمونیک مدل 14
اجزا:
مولد موج، Flexspline، Spline دایره ای
نرخ کاهش:
50:1، 80:1، 100:1، 120:1
عکس العمل:
≤20 Arc Sec
حداکثر سرعت ورودی:
8500 R/min
زندگی طراحی:
15000 ساعت
وزن:
0.7 کیلوگرم
درخواست:
رباتیک، هوافضا، تجهیزات پزشکی
تضمین:
1 سال
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 مجموعه
قیمت
To Be Negotiated
جزئیات بسته بندی
جعبه کارتن
زمان تحویل
3-4 هفته
شرایط پرداخت
T/T
قابلیت ارائه
20000 مجموعه در ماه
محصولات مرتبط
قیمت خوب وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد آنلاین

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار
قیمت خوب واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units آنلاین

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار
قیمت خوب نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک آنلاین

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار
قیمت خوب طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده آنلاین

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
حالا تماس بگیرید
توضیحات محصول

ژنراتور موج تنش هارمونیک درایو Reducer گیربکس

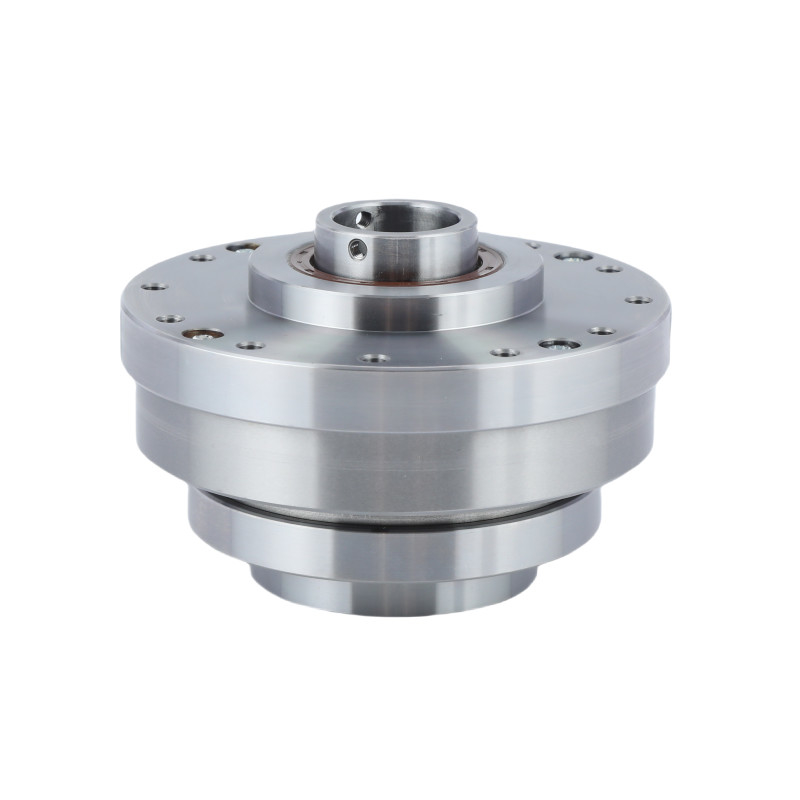

ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 0

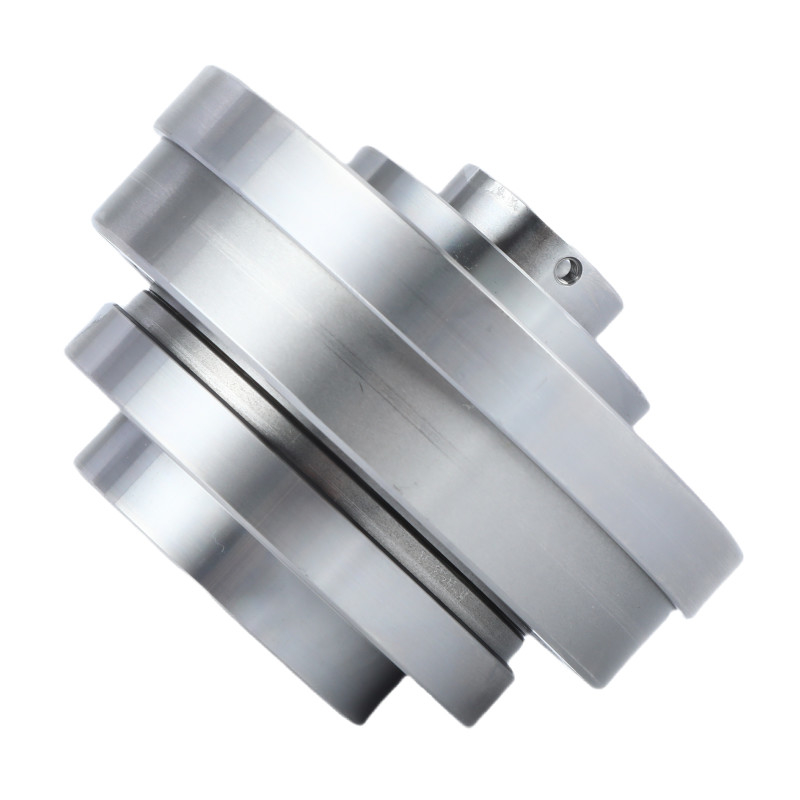

ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 1

محرک هارمونیک

یک نوع مکانیسم دنده ای است که برای کنترل حرکت با دقت بالا استفاده می شود. این دستگاه از سه جزء اصلی تشکیل شده است: یک ژنراتور موج، یک flexspline و یک spline دایره ای.

ویژگی ها

  • دقت بالاطراحی به طور ذاتی واکنش منفی را کاهش می دهد و کنترل حرکتی بسیار دقیق را امکان پذیر می کند.
  • ابعاد فشردهنسبت کاهش بالا را در یک بسته نسبتا کوچک و سبک ارائه می دهد.
  • ظرفیت تورک بالامی تواند بارهای قابل توجهی را به دلیل توزیع نیروی بین بسیاری از دندان ها تحمل کند.

جدول پارامترهای نامی

مدل 14
نسبت کاهش 50 80 100 120
چرخش نامی در ورودی 2000r/min Nm 5.4 7.8 7.8 7.8
kgfm 0.55 0.8 0.8 0.8
حداکثر گشتاور مجاز در شروع و توقف Nm 18 23 28 28
kgfm 1.8 2.4 2.9 2.9
حداکثر مقدار مجاز برای تورم متوسط بار Nm 6.9 11 11 11
kgfm 0.7 1.1 1.1 1.1
حداکثر چرخش لحظه ای مجاز Nm 35 47 54 54
kgfm 3.6 4.8 5.5 5.5
حداکثر سرعت چرخش ورودی مجاز
(گريس)		 r/min 8500
میانگین سرعت چرخش ورودی مجاز
(گريس)		 r/min 3500
واکنش آرک سک ≤20
وزن کیلوگرم 0.7
طول عمر طراحی ساعت 10000 15000 15000 15000

تصاویر دقیق

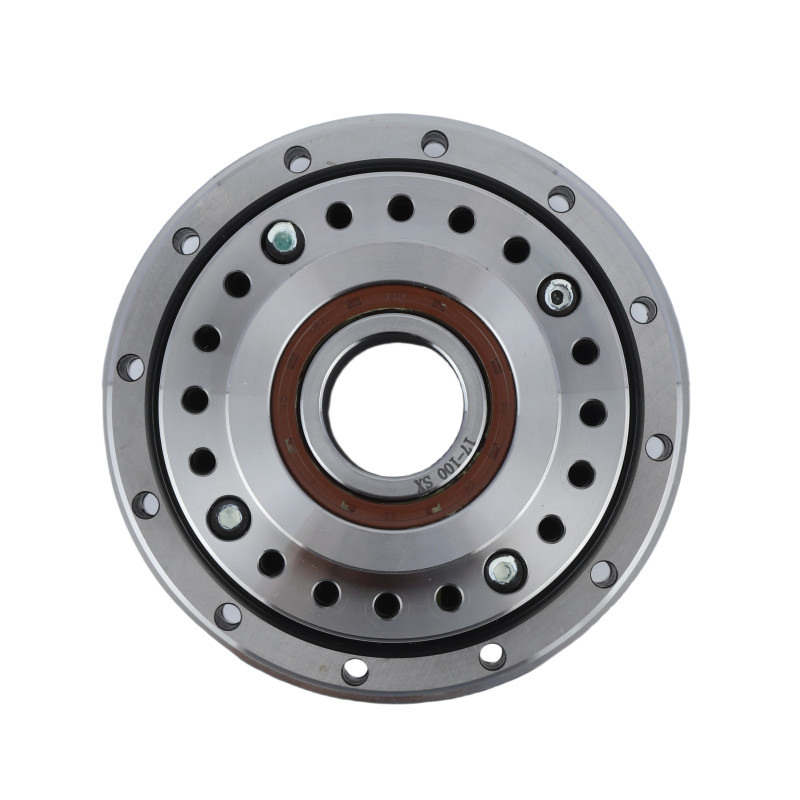

ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 2

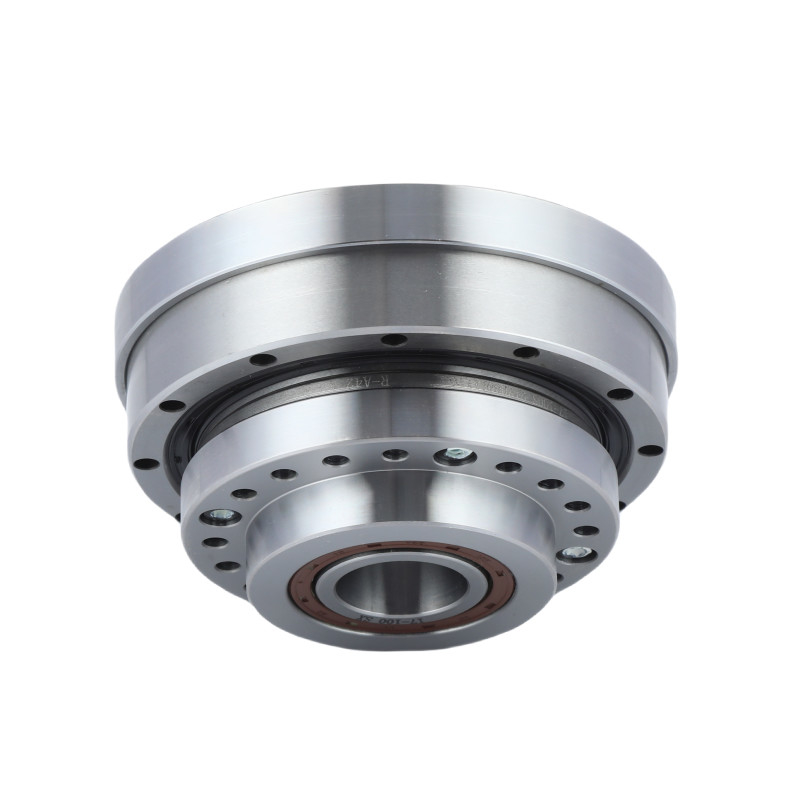

ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 3

ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 4

ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 5 ویژگی های اصلی LHT - III مدل 14 واحدهای هارمونیک
محصول مدل 14 هارمونیک درایو
اجزا
 ژنراتور امواج، Flexspline، Spline دایره ای
نسبت کاهش
 50:1، 80:1، 100:1، 120:1
واکنش
 کمتر از 20 ثانیه قوس
سرعت ورودی متوسط
 8500 دور/دقیقه
حداکثر سرعت ورودی
 ۳۵۰۰ چرخ/دقیقه
زندگی طراحی شده
 15000 ساعت
مدل
 14
وزن
 0.7 کیلوگرم
تضمین 1 سال

درخواست

ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 6   ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 7   ژنراتور امواج کشش هارمونیک درایو Reducer Gearbox 8500r/min 8
ربات های صنعتی ماشین آلات CNC هوافضا
