Name: هارمونیک درایو Strainwave Gearbox Reducer برای اتوماسیون صنعتی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-17-XX-U-III
Availability: InStock

خونه > محصولات > درایو هارمونیک >

هارمونیک درایو Strainwave Gearbox Reducer برای اتوماسیون صنعتی

تجهیزات صنعتی برای فشار,دستگاه های اتوماسیون,جعبه های چرخ دنده های موج فشرده سازی

Automation strainwave gear

Automation strain wave gear boxes

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-17-XX-U-III

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

کاهنده هارمونیک مدل 17

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

حداکثر سرعت ورودی:

7300 دور در دقیقه

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

15000 ساعت

وزن:

0.99 کیلوگرم

درخواست:

رباتیک، هوافضا، تجهیزات پزشکی

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دقيقي بالا هارمونيک درایو تنش موج جعبه گير Reducer

هارمونیک درایو Strainwave Gearbox Reducer برای اتوماسیون صنعتی 0

دقت بالا

Zero Backlash: درایو های هارمونیک به دلیل واکنش نزدیک به صفر شناخته شده اند، که به معنای حداقل بازی بین دندان های شبکه است. این امر دقت بالا و تکرار پذیری را تضمین می کند.
دقت موقعیت بالا: طراحی اجازه می دهد تا موقعیت بسیار دقیق، که در برنامه های کاربردی که نیاز به حرکات دقیق است، ضروری است.

ظرفیت تورک بالا

فشرده و سبک وزن: علیرغم اندازه کوچک خود، محرک های هارمونیک می توانند مقدار زیادی گشتاور منتقل کنند، که آنها را برای استفاده در کاربردهای محدود فضا کارآمد می کند.
تراکم تورک: آنها نسبت تورک به وزن بالایی را ارائه می دهند که برای کاربردهای رباتیک و هوافضا سودمند است.

جدول پارامترهای نامی

مدل		17
نسبت کاهش		50	80	100	120
چرخش نامی در ورودی 2000r/min	Nm	16	22	24	24
چرخش نامی در ورودی 2000r/min	kgfm	1.6	2.2	2.4	2.4
حداکثر گشتاور مجاز در شروع و توقف	Nm	34	43	54	54
حداکثر گشتاور مجاز در شروع و توقف	kgfm	3.5	4.4	5.5	5.5
حداکثر مقدار مجاز برای تورم متوسط بار	Nm	26	27	39	39
حداکثر مقدار مجاز برای تورم متوسط بار	kgfm	2.6	2.7	4	4
حداکثر چرخش لحظه ای مجاز	Nm	70	87	110	86
حداکثر چرخش لحظه ای مجاز	kgfm	7.1	8.9	11	8.8
حداکثر سرعت چرخش ورودی مجاز (گريس)	r/min	7300
میانگین سرعت چرخش ورودی مجاز (گريس)	r/min	3500
واکنش	آرک سک	≤20
وزن	کیلوگرم	0.99
طول عمر طراحی	ساعت	10000	15000	15000	15000

هارمونیک درایو Strainwave Gearbox Reducer برای اتوماسیون صنعتی 2

تصاویر دقیق

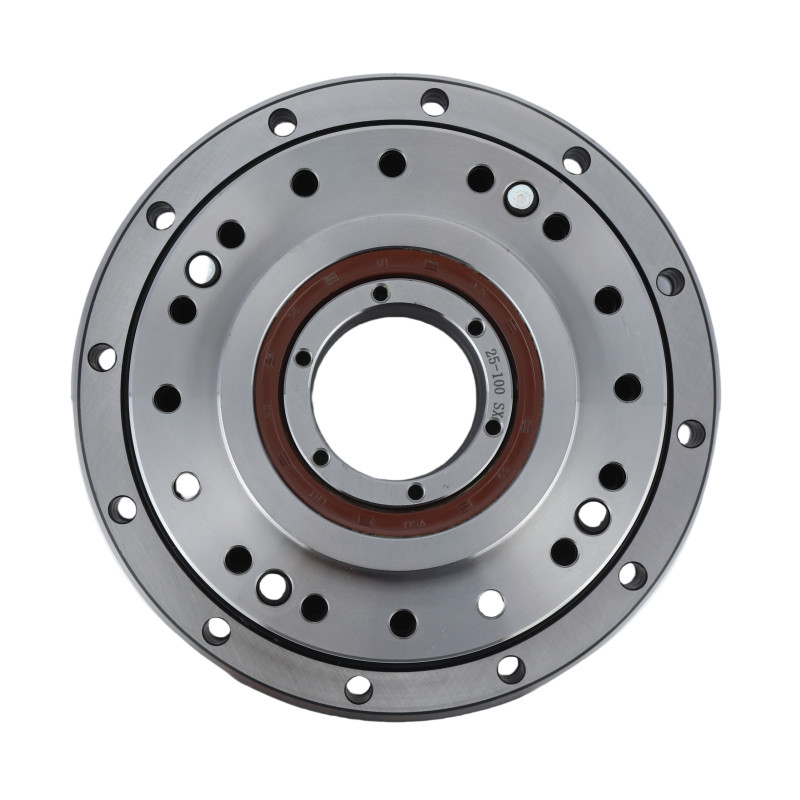

هارمونیک درایو Strainwave Gearbox Reducer برای اتوماسیون صنعتی 3

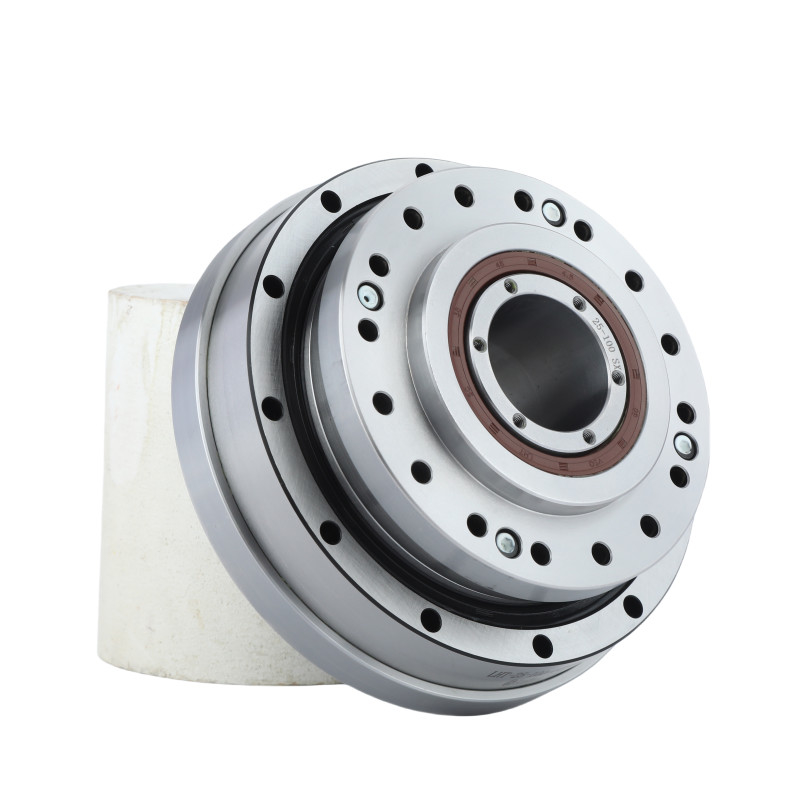

هارمونیک درایو Strainwave Gearbox Reducer برای اتوماسیون صنعتی 4

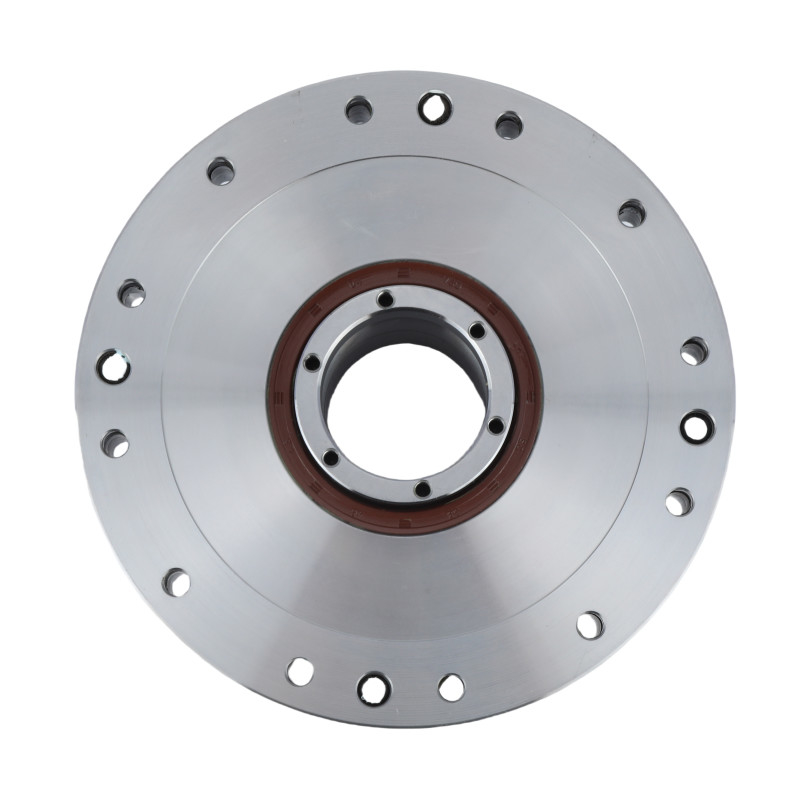

هارمونیک درایو Strainwave Gearbox Reducer برای اتوماسیون صنعتی 5

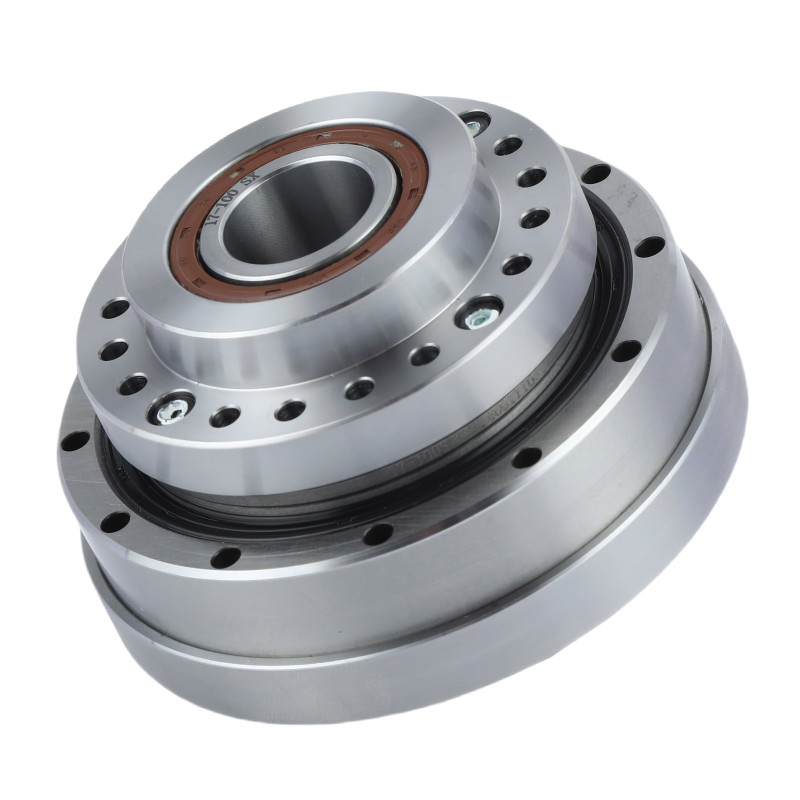

هارمونیک درایو Strainwave Gearbox Reducer برای اتوماسیون صنعتی 6

	ویژگی های اصلی LHT - III مدل 17 واحدهای دنده هارمونیک
	محصول	مدل 17 هارمونیک درایو
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	7300 دور/دقیقه
	حداکثر سرعت ورودی	۳۵۰۰ چرخ/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	17
	وزن	0.99 کیلوگرم
	تضمین	1 سال

درخواست ها


چاپ سه بعدی و ساخت کاغذ	دستگاه های پزشکی	ماشین های نوری

هوافضا	ربات های انسانی	ربات های صنعتی
