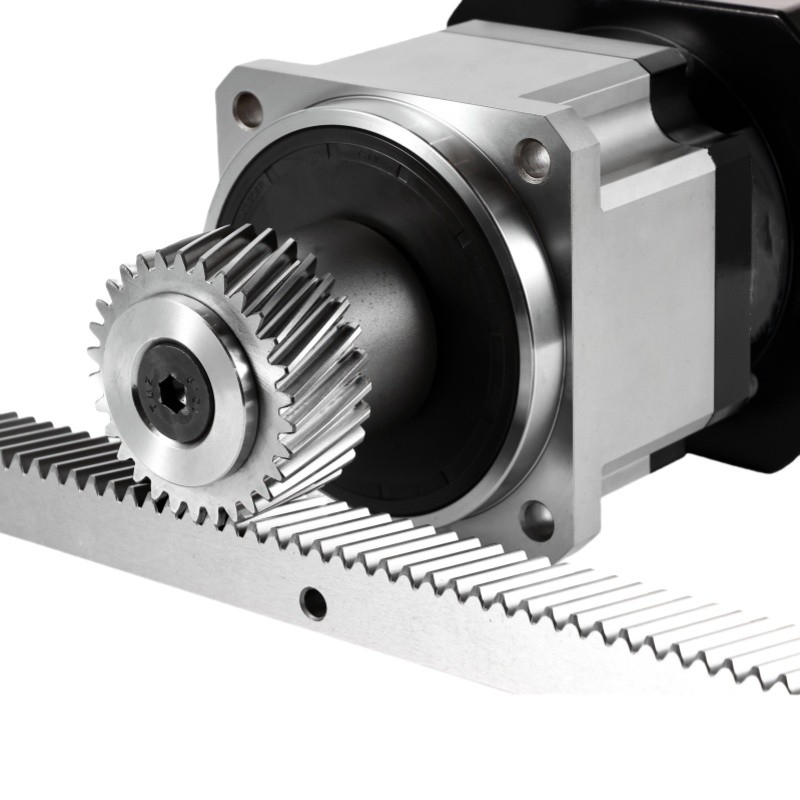

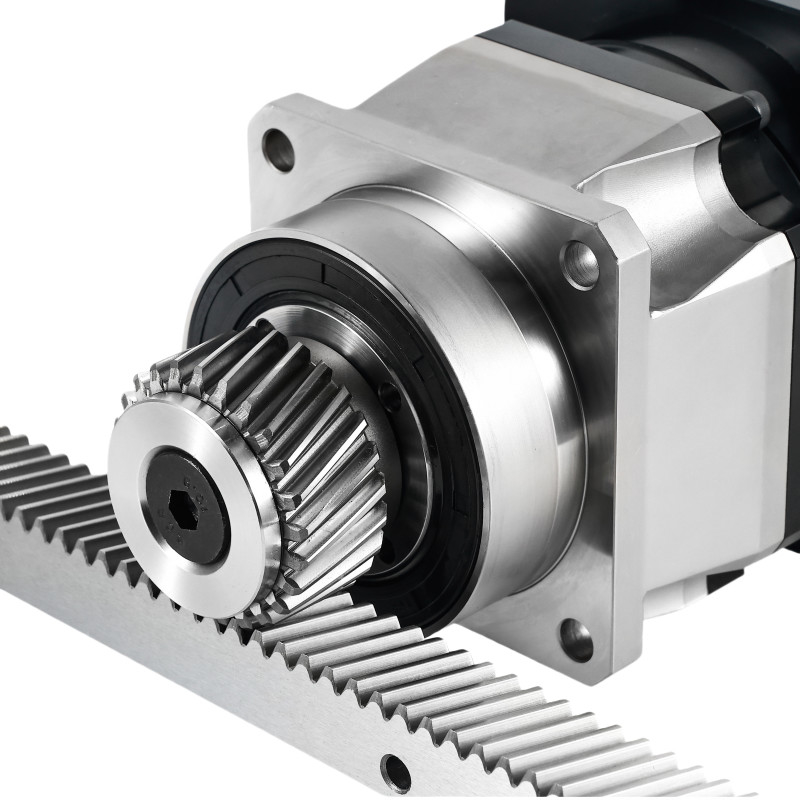

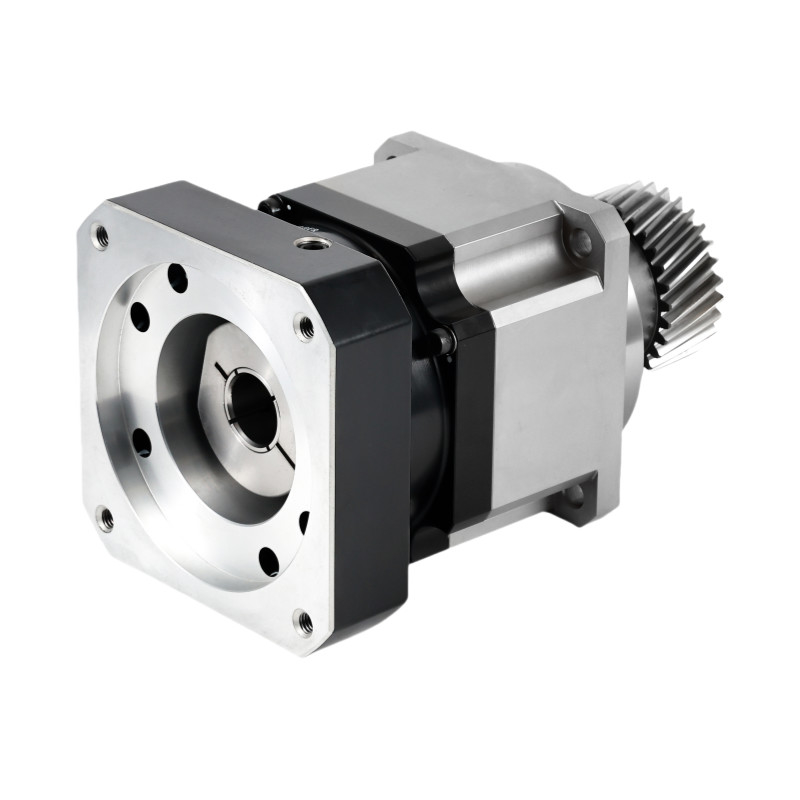

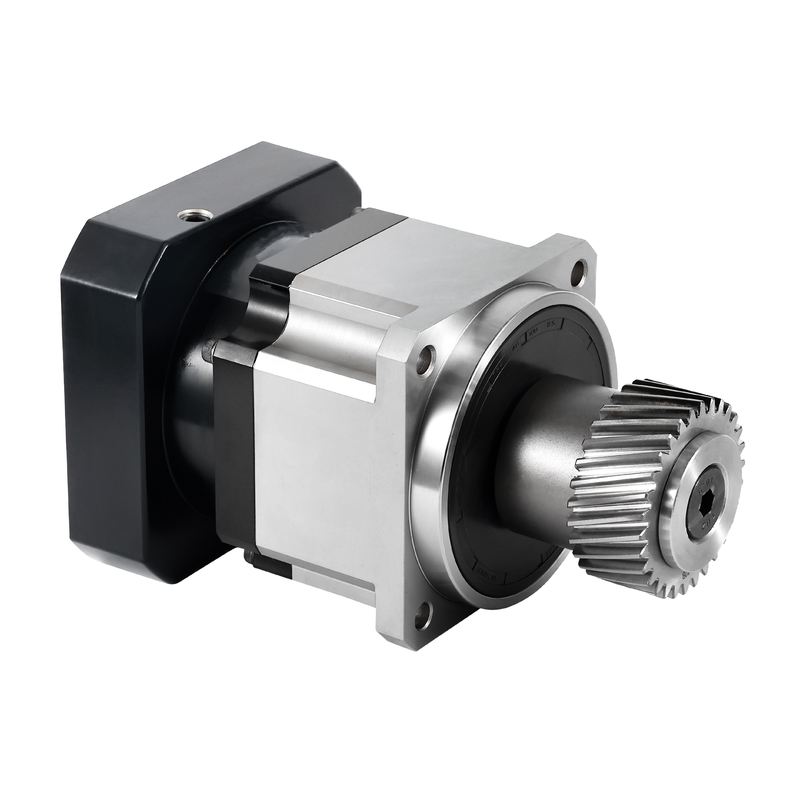

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک

کاهش دهنده دنده های سیاره ای دو شاخه ای,رباتیک

دستگاه کاهش دنده های سیاره ای,کاهش دهنده گیربکس سیاره ای دو شاخه

Double Shaft planetary gearbox reducer

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

کاهنده سیاره ای با قفسه

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

گیربکس های سیاره ای با قفسه

بخش:

تک، دو نفره

کارایی:

≥97%

زندگی طراحی:

20000 ساعت

عکس العمل:

P0، P1، P2

کلاس حفاظت:

IP65

دمای کار:

-30-90 ℃

درخواست:

گیربکس خودرو، ماشین آلات صنعتی، رباتیک، هوا فضا، انرژی های تجدیدپذیر

ویژگی ها:

چگالی تورک بالا، اندازه فشرده، کارایی بالا، توزیع بار، انعطاف پذیری

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

گيربکس يكپارچه سياره اي سيريز Planetarium ND Reducer Gearbox دقت بالا

بهترین قیمت رو بدست بیار

ویدیو

ODM ISO9001 گیربکس سیاره ای Reducer IP65 ضد آب

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت گيربکس دقيق دو زاويه راست شفت حفره اي

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک

گیربکس سیاره ای همچنین به عنوان سیستم دنده های سیاره ای یا قطار دنده های اپیسیکلیک شناخته می شود، یک نوع مکانیسم دنده ای است که شامل یک یا چند دنده خارجی (دنده های سیاره ای) است که در اطراف یک دنده مرکزی (خورشیدی) می چرخد. به طور معمول،این سیستم ها همچنین شامل یک دنده حلقه ای (annulus) است که با دنده های سیاره ای متصل می شوددنده های سیاره ای بر روی یک حامل متحرک نصب شده اند که همچنین به شاخه خروجی جعبه گیربکس متصل می شود.

ویژگی های اصلی کاهش دهنده سیاره ای

تراکم تورک بالاکاهش دهنده های سیاره ای می توانند مقادیر زیادی از گشتاور را نسبت به اندازه خود منتقل کنند، که آنها را بسیار کارآمد می کند.
ابعاد فشردهبه دلیل طراحی آنها، pکاهش دهنده های لینتریمی تواند انتقال قدرت بالا را در یک بسته نسبتا کوچک به دست آورد.
کارایی بالاآنها به طور معمول دارای بهره وری و قابلیت اطمینان بالا هستند، به ویژه در کاربردهایی که نیاز به نسبت کاهش بالا دارند.
توزیع باربار در میان چندین دنده سیاره توزیع می شود، که اجازه می دهد انتقال چرخشی بالاتر و کاهش فرسایش در دنده های فردی.
انعطاف پذیریPکاهش دهنده های لینتریمی تواند در پیکربندی های مختلف مانند کاهش سرعت یا افزایش گشتاور در طیف گسترده ای از کاربردهای مکانیکی استفاده شود.

اصل کار Reducer سیاره ای

سیستم کاهش دهنده سیاره ای با توزیع قدرت ورودی بین دنده های خورشیدی، دنده های سیاره ای و دنده های حلقه ای کار می کند. در اینجا چگونگی عملکرد آن به طور معمول:

دستگاه خورشیدی قدرت ورودی را دریافت می کند و آن را به دستگاه سیاره منتقل می کند.
دنده هاي سياره ها دور محور خودشون و دور دنده هاي خورشيد چرخ ميکنن
دنده های سیاره ای توسط حامل در جای خود نگه داشته می شوند، که چرخش می کند و خروجی را فراهم می کند.
دنده های حلقه ای بسته به طراحی و کاربرد، ثابت باقی می مانند یا می چرخند و با دنده های سیاره ای برای حفظ تراز و نسبت دنده مناسب، میش می شوند.

مشخصات		شماره بخش	نسبت	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
چرخش خروجی نامی	Nm	تنها	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	️	️	️	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		دو برابر	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	️	️	️	️	️	️	️	️	️	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	️
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	️	️	48	125	120	300	560	1200	1800	2900
			70	18	️	48	125	120	300	560	1100	1800	2900
			80	️	️	️	95	100	️	️	️	️	️
			90	️	️	40	95	100	250	460	950	1500	2200
			100	15	️	40	95	100	220	460	950	1400	1900
بی وقفه چرخش	کیلوگرم	تنها	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	️	️	️	️	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		دو برابر	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	️	️	️	️	️	️	️	️	️	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	️
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	️	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	️	️	️	️	0.13	️	️	️	️	️
			90	️	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	️	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک 0

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک 2

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک 4

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک 6

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک 8

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک 10

جدول پارامترها		شماره بخش	نسبت	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
حداکثر گشتاور شتاب	Nm	1,2	1.8 برابر گشتاور خروجی نامی
چرخش توقف اضطراری	Nm	1,2	3 برابر گشتاور خروجی نامی
سرعت ورودی نامی	rmp	1	4 تا 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
سرعت ورودی نامی	rmp	2	16 تا 100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
حداکثر سرعت ورودی	rmp	1	4 تا 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
حداکثر سرعت ورودی	rmp	2	16 تا 100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
واکنش فوق دقیق	arcmin	1	4 تا 10	️	️	️	≤1	≤1	≤1	≤1	≤1	≤1	≤1
واکنش فوق دقیق	arcmin	2	16 تا 100	️	️	️	️	️	≤3	≤3	≤3	≤3	≤3
واکنش دقیق	arcmin	1	4 تا 10	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
واکنش دقیق	arcmin	2	16 تا 100	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
واکنش استاندارد	arcmin	1	4 تا 10	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5	≤5
واکنش استاندارد	arcmin	2	16 تا 100	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7	≤7
سفتی اورژنال	Nm/arcmin	1,2	4 تا 100	7	10	13	23	31	95	183	529	1030	1421
حداکثر نیروی شعاعی	N	1,2	4 تا 100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
حداکثر نیروی محوری	N	1,2	4 تا 100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
لحظه خم شدن	Nm	1,2	4 تا 100	55	65	94	106	198	482	1090	4030	6100	8500
زندگی خدمت	hr	1,2	16 تا 100	20000 ساعت ((عمل مستمر 10000 ساعت)
کارایی	%	1	4 تا 10	≥97%
کارایی	%	2	16 تا 100	≥94%
وزن	کیلوگرم	1	4 تا 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
وزن	کیلوگرم	2	16 تا 100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
دمای کار	°C	1,2	4 تا 100	-30°C-90°C
روغن		1,2	4 تا 100	روغن مصنوعی
کلاس حفاظت		1,2	4 تا 100	IP65
موقعیت نصب		1,2	4 تا 100	هر جهت
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	1	4 تا 100	≤56	≤58	≤58	≤58	≤60	≤63	≤ 65	≤67	≤70	≤73
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	2	16 تا 100	≤56	≤58	≤58	≤58	≤60	≤63	≤ 65	≤67	≤70	≤73

دو شاخه Reducer سیاره ای در خط کم واکنش سیاره ای برای رباتیک 11
