Name: ظرفیت چرخش بزرگ LHT - سری I مدل 14 کاهش دهنده موج فشرده سازی دنده های هارمونیک برای رباتیک
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-I
Availability: InStock

خونه > محصولات > درایو هارمونیک >

ظرفیت چرخش بزرگ LHT - سری I مدل 14 کاهش دهنده موج فشرده سازی دنده های هارمونیک برای رباتیک

رباتیک دنده های هارمونیک,دنده های هارمونیک با ظرفیت چرخش بالا,کاهش دهنده امواج تنش دنده های هارمونیک

High Torque Capacity Harmonic Gears

Strain Wave Reducer Harmonic Gears

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-14-XX-U-I

با ما تماس بگیرید

درخواست نقل قول

ظرفیت چرخش بزرگ LHT - سری I مدل 14 کاهش دهنده موج فشرده سازی دنده های هارمونیک برای رباتیک

جزئیات محصول

محصول:

کاهش دهنده هارمونیک LHT - I مدل 14

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

حداکثر سرعت ورودی:

8500 R/min

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

15000 ساعت

وزن:

0.4 کیلوگرم

درخواست:

رباتیک، هوافضا، تجهیزات پزشکی، ماشین آلات CNC

راه اتصال:

راننده مستقیم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

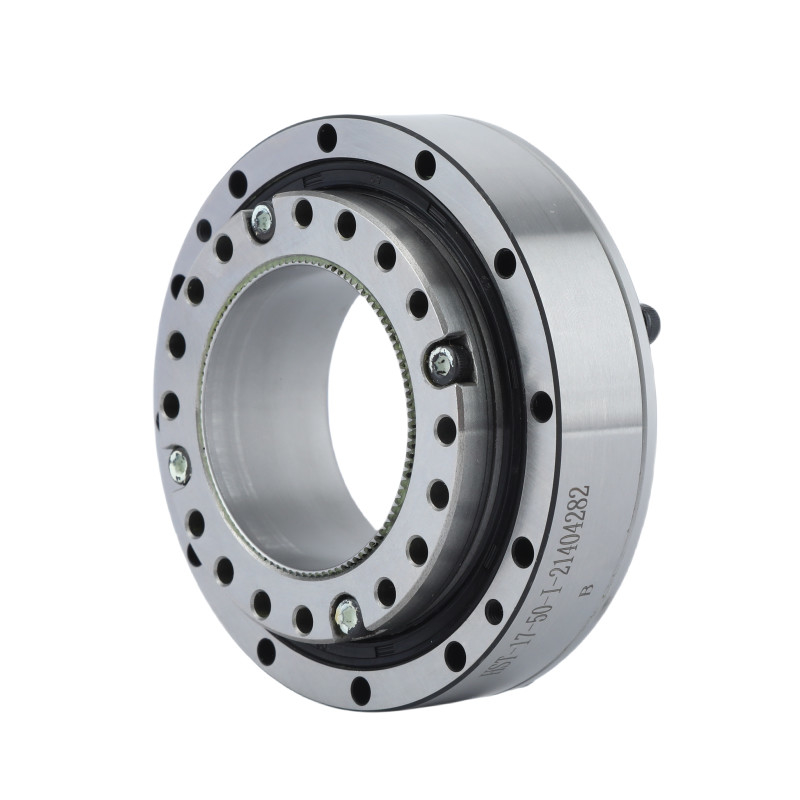

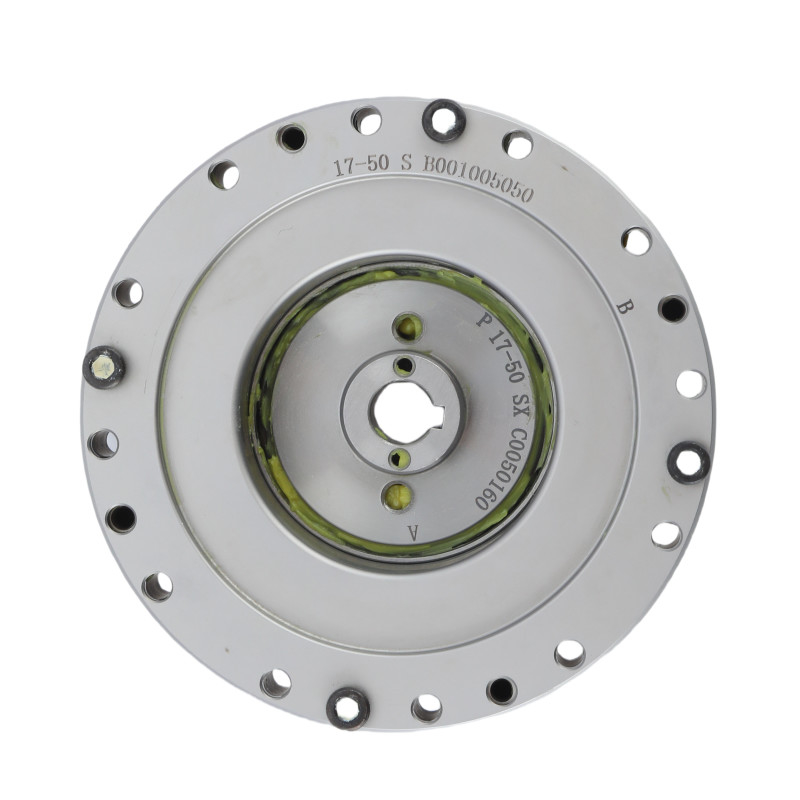

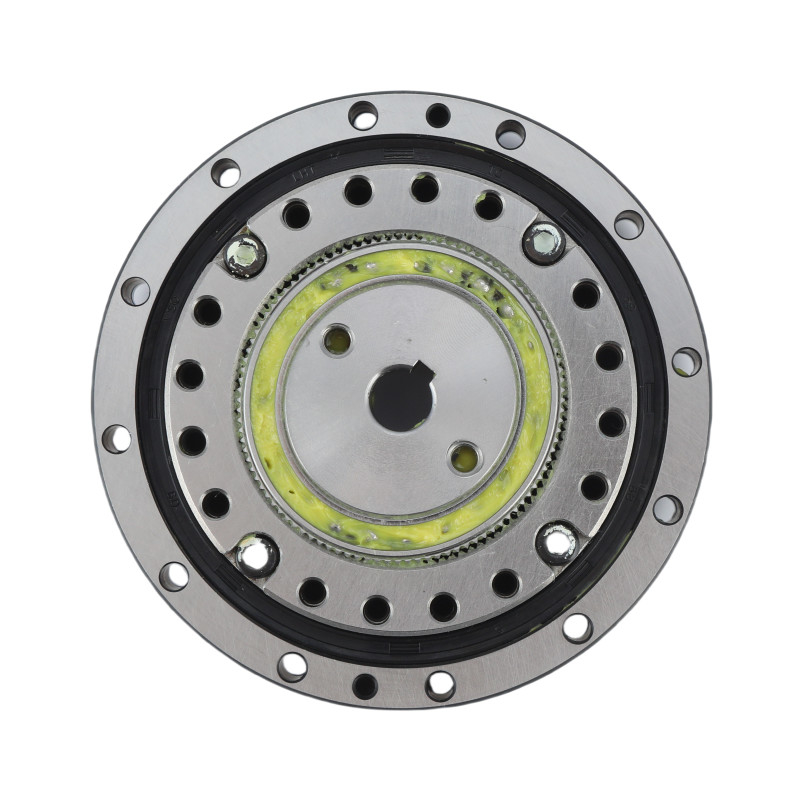

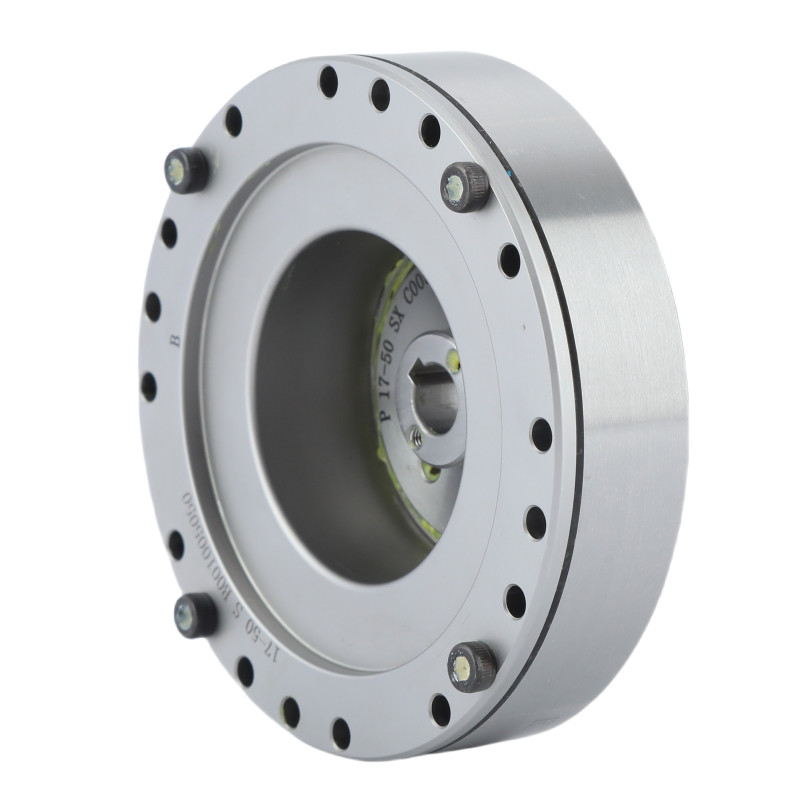

ظرفیت چرخش بزرگ LHT - سری I مدل 14 کاهش دهنده موج فشرده سازی دنده های هارمونیک برای رباتیک 0

دقت و کنترل

موتور محرک مستقیم بدون نیاز به مکانیسم های انتقال اضافی دقت و کنترل بالایی را فراهم می کند.این توسط توانایی درایو هارمونیک برای ارائه نسبت های سرعت بالا با کمترین واکنش افزایش می یابد.

طراحی فشرده

یکپارچه سازی یک محرک هارمونیک راه حل بسیار جمع و جور و سبک وزن را فراهم می کند و آن را برای کاربردهای با محدودیت های فضای و وزن ایده آل می کند.

کارایی

این ترکیب باعث کاهش تلفات مکانیکی و بهبود کارایی کلی می شود.

کاربرد متنوع

مناسب برای طیف گسترده ای از برنامه های کاربردی از جمله رباتیک، ماشین آلات CNC، هوافضا و دستگاه های پزشکی که در آن دقت و قابلیت اطمینان بسیار مهم است.

مدل		14
نسبت کاهش		50	80	100	120
چرخش نامی در ورودی 2000r/min	Nm	5.4	7.8	7.8	7.8
چرخش نامی در ورودی 2000r/min	kgfm	0.55	0.8	0.8	0.8
حداکثر گشتاور مجاز در شروع و توقف	Nm	18	23	28	28
حداکثر گشتاور مجاز در شروع و توقف	kgfm	1.8	2.4	2.9	2.9
حداکثر مقدار مجاز برای تورم متوسط بار	Nm	6.9	11	11	11
حداکثر مقدار مجاز برای تورم متوسط بار	kgfm	0.7	1.1	1.1	1.1
حداکثر چرخش لحظه ای مجاز	Nm	35	47	54	54
حداکثر چرخش لحظه ای مجاز	kgfm	3.6	4.8	5.5	5.5
حداکثر سرعت چرخش ورودی مجاز (گريس)	r/min	8500
میانگین سرعت چرخش ورودی مجاز (گريس)	r/min	3500
واکنش	آرک سک	≤20
وزن	کیلوگرم	0.4
طول عمر طراحی	ساعت	10000	15000	15000	15000

ظرفیت چرخش بزرگ LHT - سری I مدل 14 کاهش دهنده موج فشرده سازی دنده های هارمونیک برای رباتیک 5

	ویژگی های کلیدی LHT - I مدل 14 واحدهای دنده هارمونیک
	محصول	مدل 14 هارمونیک درایو
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	8500 دور/دقیقه
	حداکثر سرعت ورودی	۳۵۰۰ چرخ/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	14
	وزن	0.4 کیلوگرم
	تضمین	1 سال
