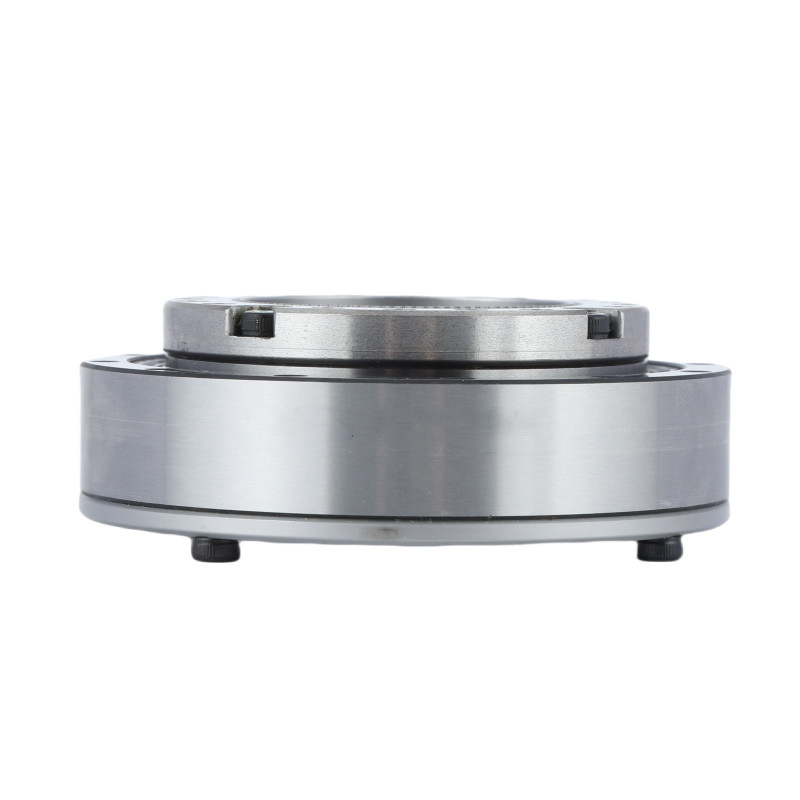

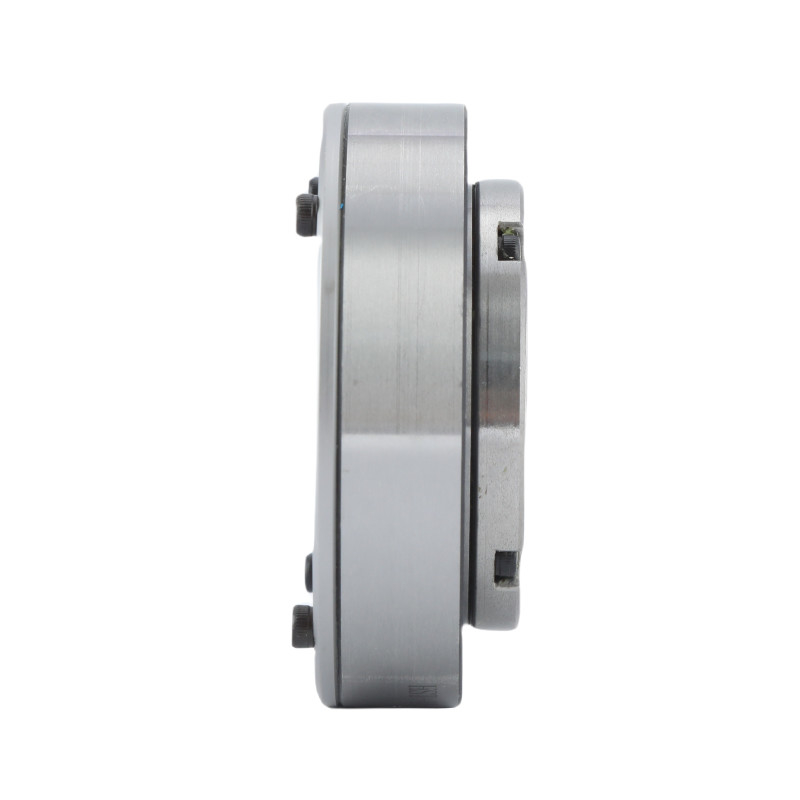

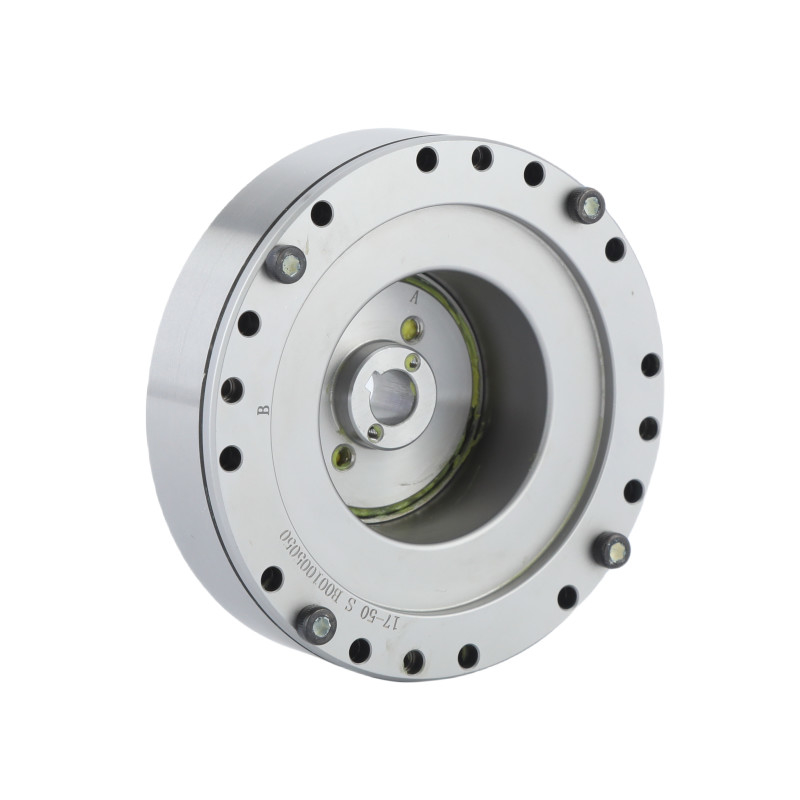

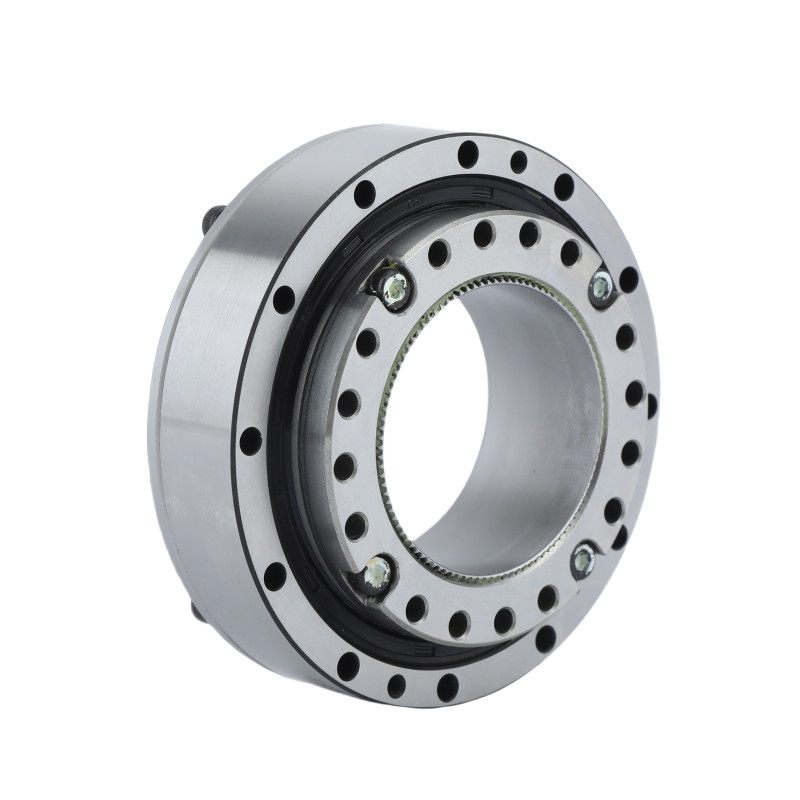

Name: دقيقي بالا کوچک تنش موج راننده Reducer هارمونيک دنده ها برای ماشین آلات CNC
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-I
Availability: InStock

خونه > محصولات > درایو هارمونیک >

دقيقي بالا کوچک تنش موج راننده Reducer هارمونيک دنده ها برای ماشین آلات CNC

محرک موج کشش CNC,درایو موج کشش ماشین آلات CNC,درایو هارمونیک کوچک CNC

CNC Machinery strain wave drive

CNC small harmonic drive

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-20-XX-U-I

با ما تماس بگیرید

درخواست نقل قول

دقيقي بالا کوچک تنش موج راننده Reducer هارمونيک دنده ها برای ماشین آلات CNC

جزئیات محصول

محصول:

LHT - I مدل 20 کاهش دهنده هارمونیک

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

حداکثر سرعت ورودی:

6500 دور در دقیقه

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

15000 ساعت

وزن:

0.72 کیلوگرم

درخواست:

رباتیک، هوافضا، تجهیزات پزشکی، ماشین آلات CNC

راه اتصال:

راننده مستقیم

ویژگی ها:

نسبت دنده بالا، عکس العمل صفر، ظرفیت گشتاور بالا، جمع و جور و سبک وزن

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دقيقي بالا کوچک تنش موج راننده Reducer هارمونيک دنده ها برای ماشین آلات CNC 0

نسبت چرخ دار

نسبت های قابل دستیابی: درایو های هارمونیک می توانند نسبت های کاهش دنده بسیار بالا را در یک مرحله به دست آورند، که برای انواع دیگر دنده ها دشوار است.

واکنش صفر

واکنش کم: درایوهای هارمونیک واکنش بسیار کم تا صفر را ارائه می دهند و دقت موقعیت و تکرار پذیری را افزایش می دهند که در کاربردهای دقیق مانند رباتیک و ماشین آلات CNC ضروری است.

ظرفیت تورک بالا

انتقال تورک: علیرغم اندازه فشرده خود، محرک های هارمونیک می توانند تورک بالایی را انتقال دهند. این به دلیل تعداد زیادی از دندان های در تماس بین flexspline و spline دایره ای است.

مدل		20
نسبت کاهش		50	80	100	120	160
چرخش نامی در ورودی 2000r/min	Nm	25	34	40	40	40
چرخش نامی در ورودی 2000r/min	kgfm	2.5	3.5	4.1	4.1	4.1
حداکثر گشتاور مجاز در شروع و توقف	Nm	56	74	82	87	92
حداکثر گشتاور مجاز در شروع و توقف	kgfm	5.7	7.5	8.4	8.9	9.4
حداکثر مقدار مجاز برای تورم متوسط بار	Nm	34	47	49	49	49
حداکثر مقدار مجاز برای تورم متوسط بار	kgfm	3.5	4.8	5	5	5
حداکثر چرخش لحظه ای مجاز	Nm	98	127	147	147	147
حداکثر چرخش لحظه ای مجاز	kgfm	10	13	15	15	15
حداکثر سرعت چرخش ورودی مجاز (گريس)	r/min	6500
میانگین سرعت چرخش ورودی مجاز (گريس)	r/min	3500
واکنش	آرک سک	≤20
وزن	کیلوگرم	0.72
طول عمر طراحی	ساعت	10000	15000	15000	15000	15000

دقيقي بالا کوچک تنش موج راننده Reducer هارمونيک دنده ها برای ماشین آلات CNC 5

	ویژگی های اصلی LHT - I مدل 20 واحدهای دنده هارمونیک
	محصول	مدل 20 هارمونیک درایو
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	6500 دور/دقیقه
	حداکثر سرعت ورودی	۳۵۰۰ چرخ/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	20
	وزن	0.72 کيلوگرم
	تضمین	1 سال
