Name: فشرده موج هارمونیک درایو صفر واکنش گیر کاهش دهنده برای اسلحه های رباتیک
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-UI
Availability: InStock

خونه > محصولات > درایو هارمونیک >

فشرده موج هارمونیک درایو صفر واکنش گیر کاهش دهنده برای اسلحه های رباتیک

هارمونیک درایو Reducer Gear,دست رباتیک هارمونیک,بازوهای رباتیک

کاهش دهنده ی دنده ی صفر واکنش

Robotic Arms zero backlash gear reducer

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-25-XX-UI

با ما تماس بگیرید

درخواست نقل قول

فشرده موج هارمونیک درایو صفر واکنش گیر کاهش دهنده برای اسلحه های رباتیک

جزئیات محصول

محصول:

کاهنده هارمونیک مدل 25 LHT - I

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

حداکثر سرعت ورودی:

5600 دور در دقیقه

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

15000 ساعت

وزن:

1.22 کیلوگرم

درخواست:

رباتیک، هوافضا، دستگاه های پزشکی، ماشین آلات CNC، خودرو

ویژگی ها:

نسبت دنده بالا، عکس العمل صفر، ظرفیت گشتاور بالا، جمع و جور و سبک وزن، قابلیت اطمینان و دوام، انعطاف

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

موج فشردهواکنش صفردرایو هارمونیک

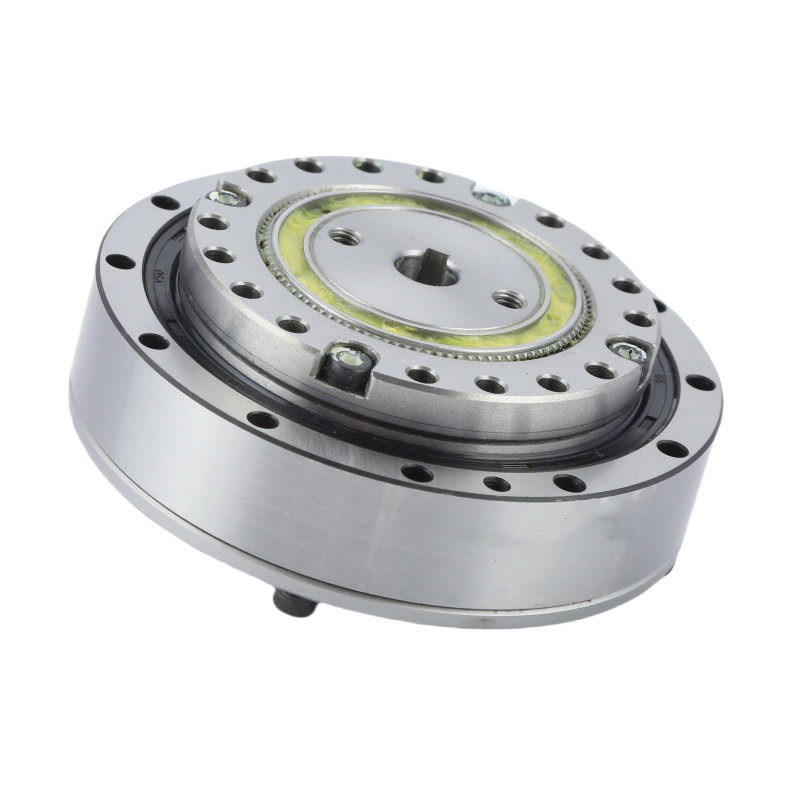

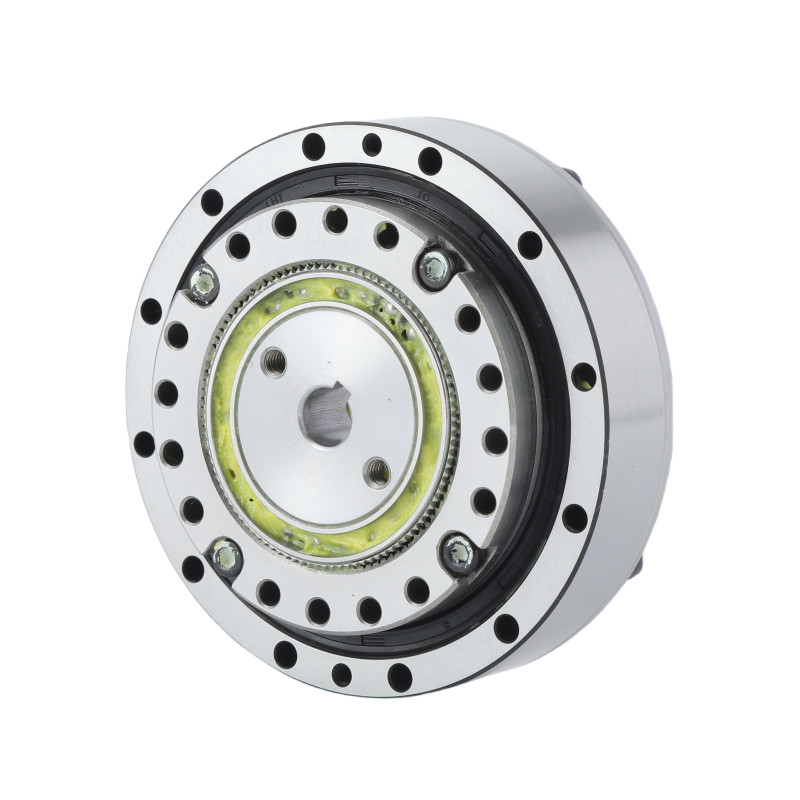

فشرده موج هارمونیک درایو صفر واکنش گیر کاهش دهنده برای اسلحه های رباتیک 0

ظرفیت تورک بالا

انتقال تورکعلیرغم اندازه های فشرده خود، درایوهای هارمونیک می توانند چرخشی بالا را انتقال دهند. این به دلیل تعداد زیادی از دندان ها در تماس بین flexspline و spline دایره ای است.

دقت بالا و تکرار

دقتاین طراحی دقت بالایی در کنترل حرکت را تضمین می کند و باعث می شود که درایو های هارمونیک برای کاربردهایی که نیاز به موقعیت دقیق و قابل تکرار دارند مناسب باشند.

کارایی بالا

بهره وری از انرژیمحرک های هارمونیک بهره وری مکانیکی بالایی دارند که معمولاً حدود 80 تا 90 درصد است که مصرف انرژی را کاهش می دهد و عملکرد سیستم را بهبود می بخشد.

جدول پارامترها

مدل		25
نسبت کاهش		50	80	100	120
چرخش نامی در ورودی 2000r/min	Nm	39	63	67	67
چرخش نامی در ورودی 2000r/min	kgfm	4	6.4	6.8	6.8
حداکثر گشتاور مجاز در شروع و توقف	Nm	98	137	157	167
حداکثر گشتاور مجاز در شروع و توقف	kgfm	10	14	16	17
حداکثر مقدار مجاز برای تورم متوسط بار	Nm	55	87	108	108
حداکثر مقدار مجاز برای تورم متوسط بار	kgfm	5.6	8.9	11	11
حداکثر چرخش لحظه ای مجاز	Nm	186	255	284	304
حداکثر چرخش لحظه ای مجاز	kgfm	19	26	29	31
حداکثر سرعت چرخش ورودی مجاز (گريس)	r/min	5600
میانگین سرعت چرخش ورودی مجاز (گريس)	r/min	3500
واکنش	آرک سک	≤20
وزن	کیلوگرم	1.22
طول عمر طراحی	ساعت	10000	15000	15000	15000

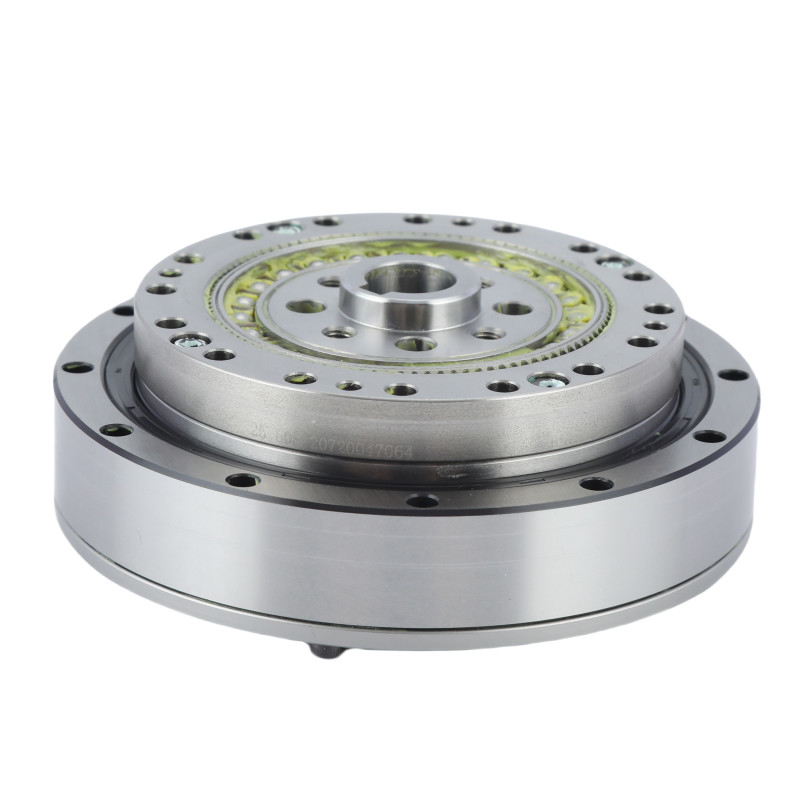

فشرده موج هارمونیک درایو صفر واکنش گیر کاهش دهنده برای اسلحه های رباتیک 5

	ویژگی های کلیدی LHT - I مدل 25 واحدهای دنده هارمونیک
	محصول	مدل 25 هارمونیک درایو
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	5600 دور/دقیقه
	حداکثر سرعت ورودی	۳۵۰۰ چرخ/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	25
	وزن	1.22 کیلوگرم
	تضمین	1 سال

درخواست ها


ربات های صنعتی	ربات های انسانی	سیستم های تولیدی
