محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
LHT-40-XX-UI
گیربکس کاهش دهنده هارمونیک سبک
توضیحات محصول
دنده موج کشش (همچنین به عنوان دنده هارمونیک شناخته می شود) یک نوع سیستم دنده مکانیکی است که از یک اسپلین انعطاف پذیر با دندان های خارجی استفاده می کند.که توسط یک پلگ بیضوی چرخانده برای درگیر شدن با دندان های دنده داخلی یک اسپلین بیرونی تغییر شکل داده شده است. دایره بیرونی: دایره ای spline (ثابت)
عملکرد اصلی گیربکس های تنش موج / هماهنگ بر روی تعامل بین سه جزء اصلی: ژنراتور موج ، Flexspline و Circular Spline بستگی دارد.هرکدام نقش مهمی در تبدیل گشتاور ورودی به حرکت خروجی دقیق دارند، جدا کردن این جعبه ها از نظر کارایی و دقت.
سیستم های هارمونیک درایو برای افزایش تورک خروجی در دنده های مورد استفاده در آسیاب سازی، در تولید و در ماشین هایی که از بازوهای رباتیک استفاده می کنند مفید هستند.
جدول پارامترها
| مدل | 40 | |||||
| نسبت کاهش | 50 | 80 | 100 | 120 | ||
| چرخش نامی در ورودی 2000r/min | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| حداکثر گشتاور مجاز در شروع و توقف | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| حداکثر مقدار مجاز برای تورم متوسط بار | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| حداکثر چرخش لحظه ای مجاز | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| حداکثر سرعت چرخش ورودی مجاز (گريس) |
r/min | 4000 | ||||
| میانگین سرعت چرخش ورودی مجاز (گريس) |
r/min | 3000 | ||||
| واکنش | آرک سک | ≤20 | ||||
| وزن | کیلوگرم | 4.4 | ||||
| طول عمر طراحی | ساعت | 10000 | 15000 | 15000 | 15000 | |

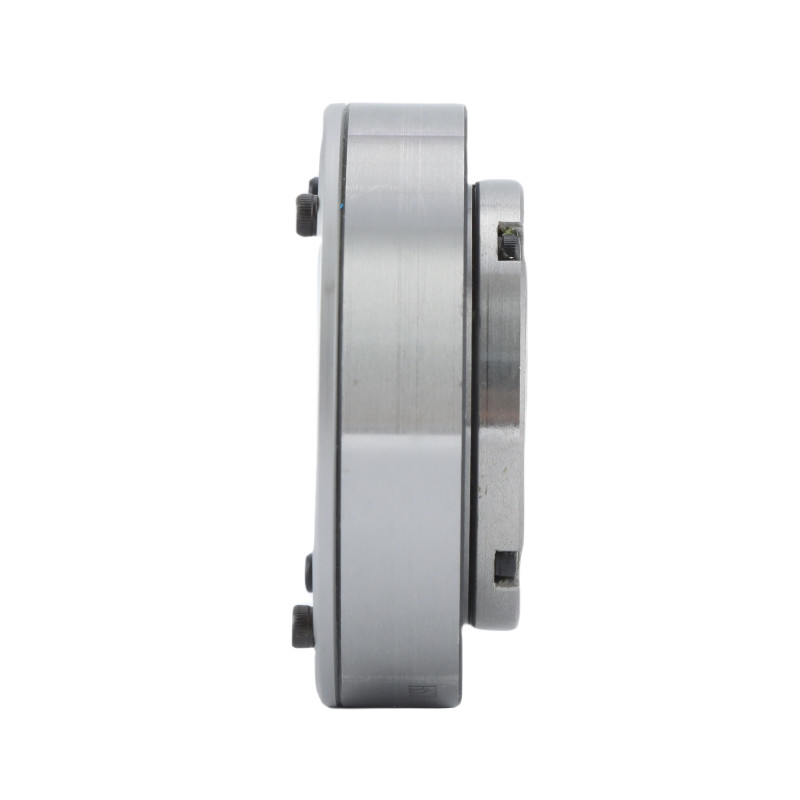

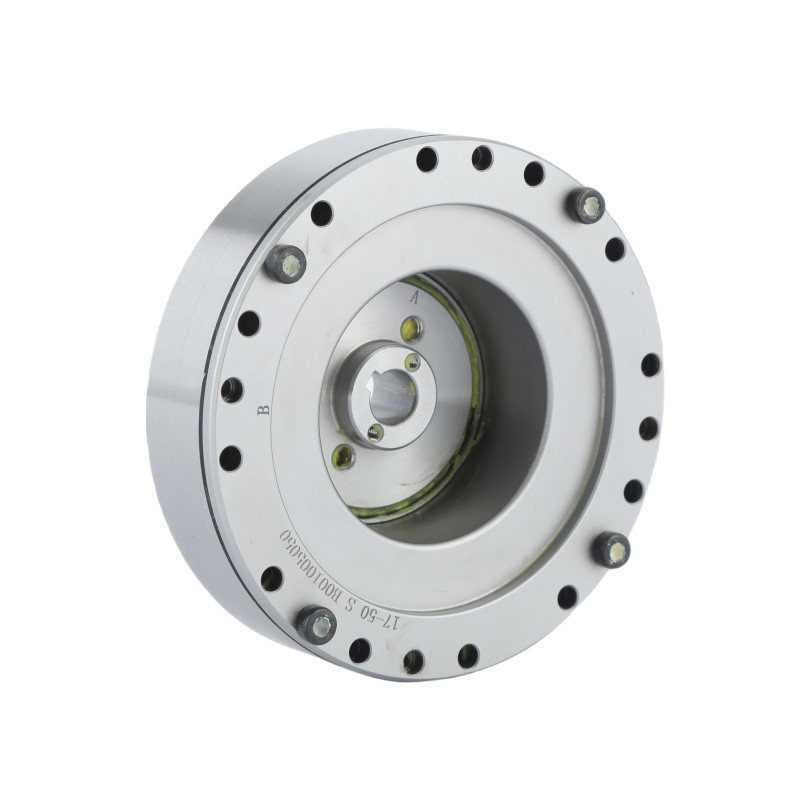

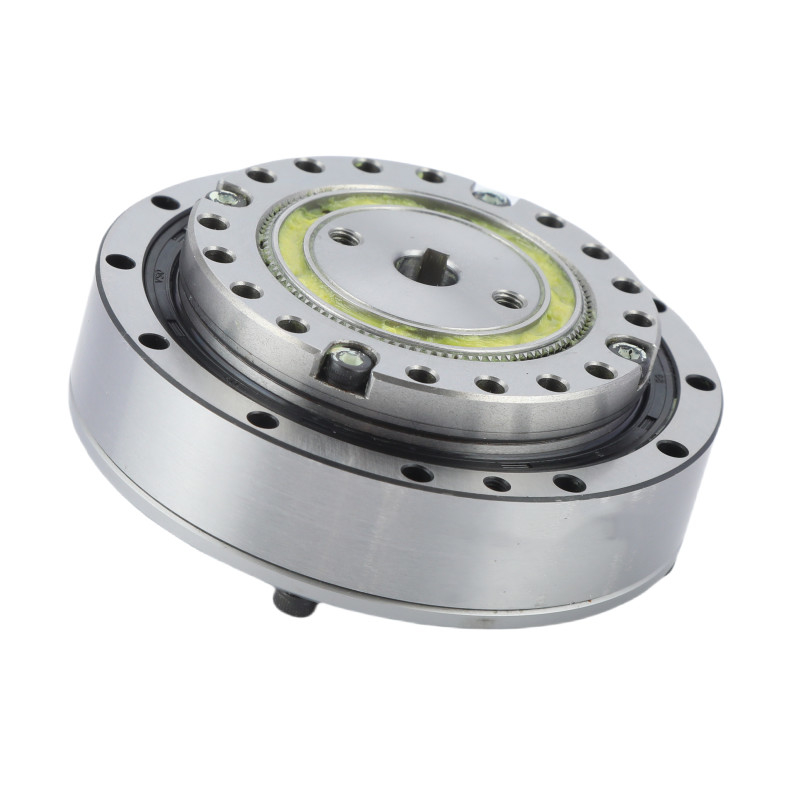

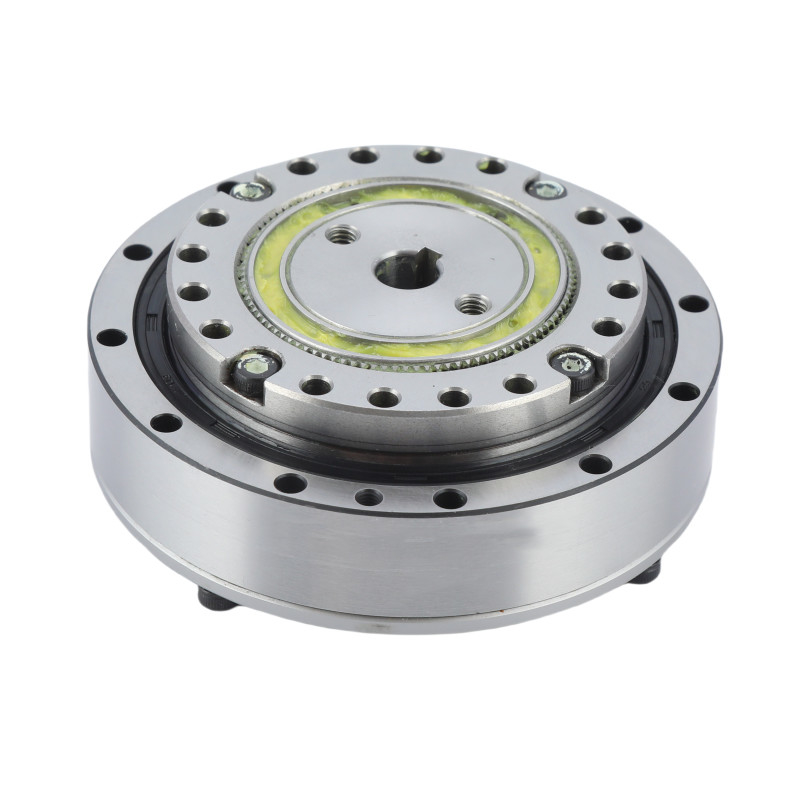

تصاویر دقیق
|
ویژگی های اصلی LHT - I مدل 40 واحدهای دنده هارمونیک | |||
| محصول | مدل 40 هارمونیک درایو | |||
|
اجزا
|
ژنراتور امواج، Flexspline، Spline دایره ای | |||
|
نسبت کاهش
|
50:1، 80:1، 100:1، 120:1 | |||
|
واکنش
|
کمتر از 20 ثانیه قوس | |||
|
سرعت ورودی متوسط
|
۴۰۰۰ دور/دقیقه | |||
|
حداکثر سرعت ورودی
|
۳۰۰۰ دور/ دقیقه | |||
|
زندگی طراحی شده
|
15000 ساعت | |||
|
مدل
|
40 | |||
|
وزن
|
4.4 کیلوگرم | |||
| تضمین | 1 سال | |||
درخواست ها
|
|
|
| ربات انسان نما | ماشین آلات CNC | سیستم های تولیدی |
