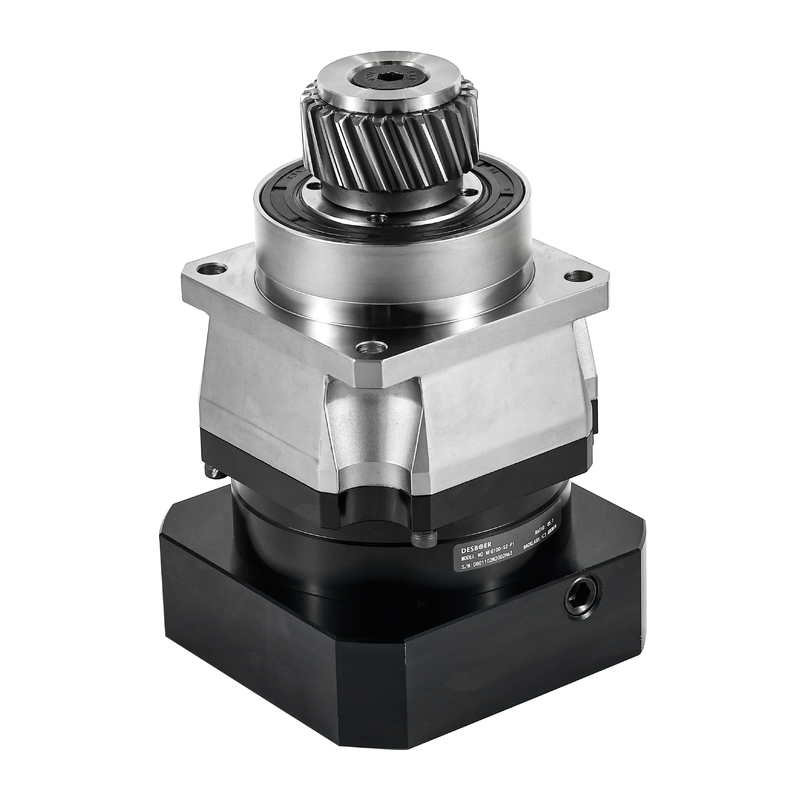

OEM دقیق سیاره ای کاهش دهنده گچ نصب شده گیربکس کارایی بالا

دستگاه کاهش دهنده سیاره ای دقیق OEM,شافت Reducer سیاره ای دقیق نصب شده,جعبه گیربکس نصب شده بر محور OEM

Shaft Mounted precision planetary reducer

OEM shaft mounted gear box

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

گیربکس های سیاره ای سری NE

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

گیربکس های سیاره ای سری NE

مدل:

در این مورد، به عنوان مثال، در این مورد، در این مورد، در این مورد، در این مورد.

نسبت:

از 3 تا 100

کارایی:

≥97%

عمر خدمات:

20000 ساعت

کلاس حفاظت:

IP65

دمای کار:

-10℃-90℃

عکس العمل فوق دقیق:

≤3 دقیقه قوس

درخواست:

خودرو، اتوماسیون صنعتی، رباتیک، هوا فضا، انرژی های تجدیدپذیر

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

گيربکس يكپارچه سياره اي سيريز Planetarium ND Reducer Gearbox دقت بالا

بهترین قیمت رو بدست بیار

ویدیو

ODM ISO9001 گیربکس سیاره ای Reducer IP65 ضد آب

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت گيربکس دقيق دو زاويه راست شفت حفره اي

بهترین قیمت رو بدست بیار

ویدیو

انتقال قدرت جعبه گیربکس زاویه راست هول آشت درایو سفارشی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

واکنش فوق دقیق کمتر از 3 arc Min سری NE Reducer سیاره ای گیربکس کارایی بالا

Name: OEM دقیق سیاره ای کاهش دهنده گچ نصب شده گیربکس کارایی بالا
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: گیربکس های سیاره ای سری NE
Availability: InStock

توضیحات محصول

دستگاه کاهش دهنده سیاره ای متشکل از یک جعبه گیربکس و محورهای ورودی و خروجی هماهنگ شده است. سیستم های اتوماسیون صنعتی، از جمله انتقال DC، سیستم های سرو و مرحله ای،استفاده از دستگاه های کاهش دهنده دنده های سیاره ای برای مدیریت کارآمد کارهایی که نیاز به سطح بالایی از گشتاور دارند.

یک گیربکس سیاره ای یک گیربکس است که در آن گره ورودی و گره خروجی در هم تراز هستند. یک گیربکس سیاره ای برای انتقال بزرگترین تورک در کمترین شکل (که به عنوان تراکم تورک شناخته می شود) استفاده می شود.

برای مثال، در دنده های سیاره ای فرقی، هر عضو می چرخد. این تنظیمات سیاره ای می توانند یک خروجی واحد را با دو ورودی یا یک ورودی واحد را با دو خروجی داشته باشند. به عنوان مثال،دیفرانسیال محور در یک ماشین دارای گیربکس منحنی سیاره ای است.

ویژگی های کلیدی

طراحی خانه های یک بلوک
لوله های دقیق بالا
مهر و موم روغن با عملکرد بالا
ابزار مارپیچی
طراحی یکپارچه سیارهarium

کاربرد های مشترک

انتقال خودرو
ماشین آلات صنعتی
رباتیک
هوافضا
انرژی های تجدید پذیر

مشخصات

مشخصات		شماره بخش	نسبت	NE070	NE090	NE120	NE155	NE205	NE235
چرخش خروجی نامی	Nm	تنها	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		دو برابر	15	50	120	190	320	550	1080
			16	️	️	️	️	️	️
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
بی وقفه چرخش	کیلوگرم³	تنها	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		دو برابر	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	️	️	️	️	️	️
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

نقشه ها

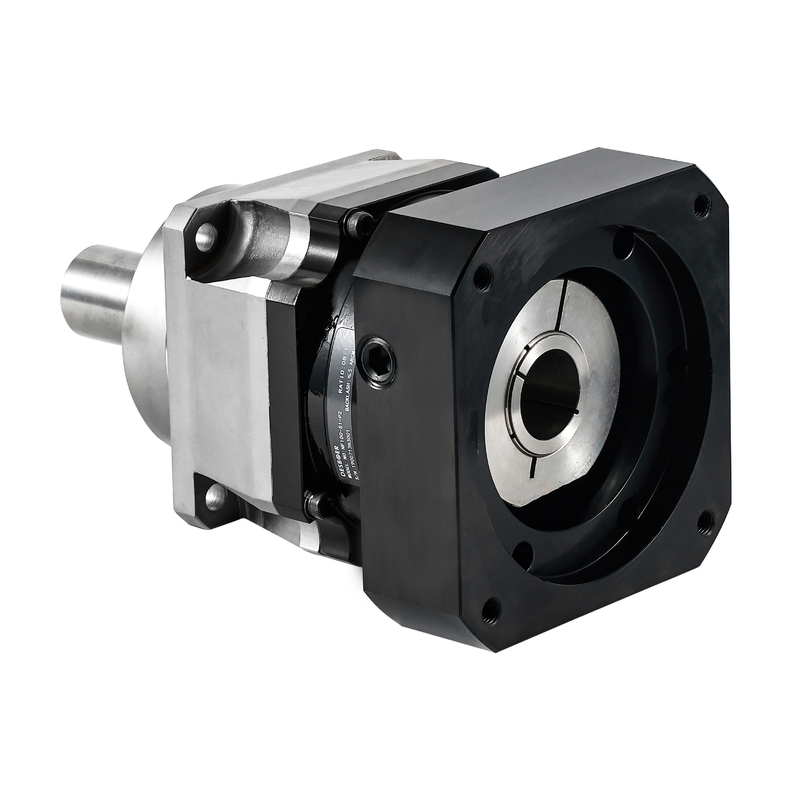

OEM دقیق سیاره ای کاهش دهنده گچ نصب شده گیربکس کارایی بالا 2

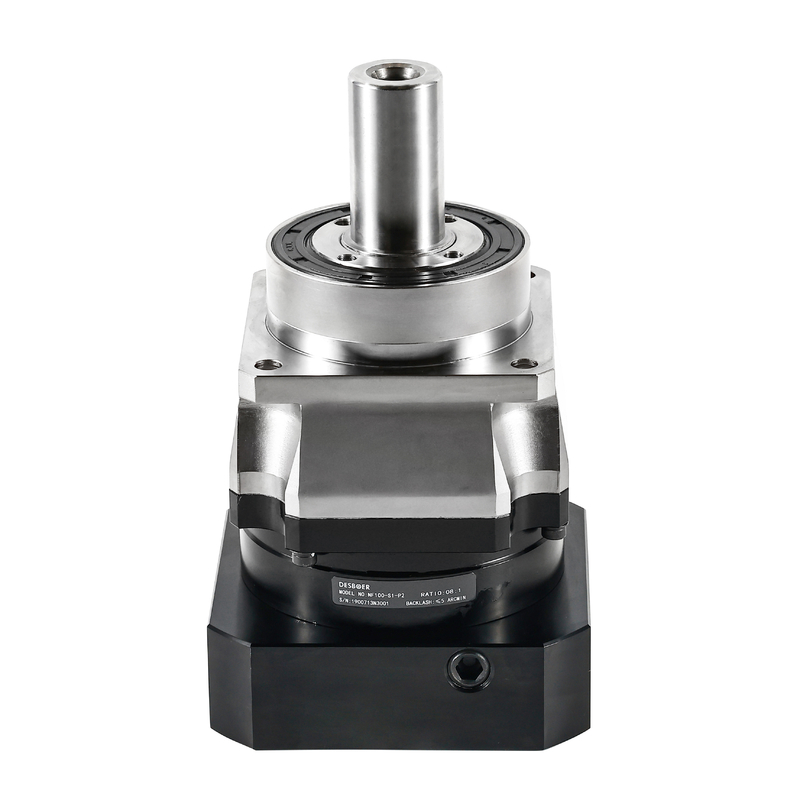

OEM دقیق سیاره ای کاهش دهنده گچ نصب شده گیربکس کارایی بالا 3

جدول پارامترها

جدول پارامترها		شماره بخش	نسبت	NE070	NE090	NE120	NE155	NE205	NE235
حداکثر گشتاور شتاب	Nm	1,2	1.8 برابر گشتاور خروجی نامی
چرخش توقف اضطراری	Nm	1,2	3 برابر گشتاور خروجی نامی
سرعت ورودی نامی	rmp	1	3 تا 10	5000	4000	4000	3000	3000	2000
سرعت ورودی نامی	rmp	2	15 تا 100	5000	4000	4000	3000	3000	2000
حداکثر سرعت ورودی	rmp	1	3 تا 10	10000	8000	8000	6000	6000	4000
حداکثر سرعت ورودی	rmp	2	15 تا 100	10000	8000	8000	6000	6000	4000
واکنش فوق دقیق	arcmin	1	3 تا 10	️	≤1	≤1	≤1	≤1	≤1
واکنش فوق دقیق	arcmin	2	15 تا 100	️	️	≤3	≤3	≤3	≤3
واکنش دقیق	arcmin	1	3 تا 10	≤3	≤3	≤3	≤3	≤3	≤3
واکنش دقیق	arcmin	2	15 تا 100	≤5	≤5	≤5	≤5	≤5	≤5
واکنش استاندارد	arcmin	1	3 تا 10	≤5	≤5	≤5	≤5	≤5	≤5
واکنش استاندارد	arcmin	2	15 تا 100	≤7	≤7	≤7	≤7	≤7	≤7
سفتی اورژنال	Nm/arcmin	1,2	۳ تا ۱۰۰	8	14	27	52	148	305
حداکثر نیروی شعاعی	N	1,2	۳ تا ۱۰۰	1730	3250	7000	9600	14500	27800
حداکثر نیروی محوری	N	1,2	۳ تا ۱۰۰	865	1625	3500	4800	7250	13900
لحظه خم شدن	Nm	1,2	۳ تا ۱۰۰	77	152	325	530	920	1840
زندگی خدمت	hr	1,2	۳ تا ۱۰۰	20000 ساعت ((عمل مستمر 10000 ساعت)
کارایی	%	1	3 تا 10	≥97%
کارایی	%	2	15 تا 100	≥94%
وزن	کیلوگرم	1	3 تا 10	1.4	3.3	6.9	13.0	31.0	48.0
وزن	کیلوگرم	2	15 تا 100	1.6	4.7	8.7	17.0	35.0	60.0
دمای کار	°C	1,2	۳ تا ۱۰۰	-10°C-90°C
روغن		1,2	۳ تا ۱۰۰	روغن مصنوعی
کلاس حفاظت		1,2	۳ تا ۱۰۰	IP65
موقعیت نصب		1,2	۳ تا ۱۰۰	هر جهت
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	1	3 تا 10	≤58	≤60	≤63	≤ 65	≤67	≤70
سطح سر و صدا (N1 = 3000 rpm، بدون بار)	dB ((A)	2	15 تا 100	≤58	≤60	≤63	≤ 65	≤67	≤70
