محل منبع:
جیانگسو، چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:

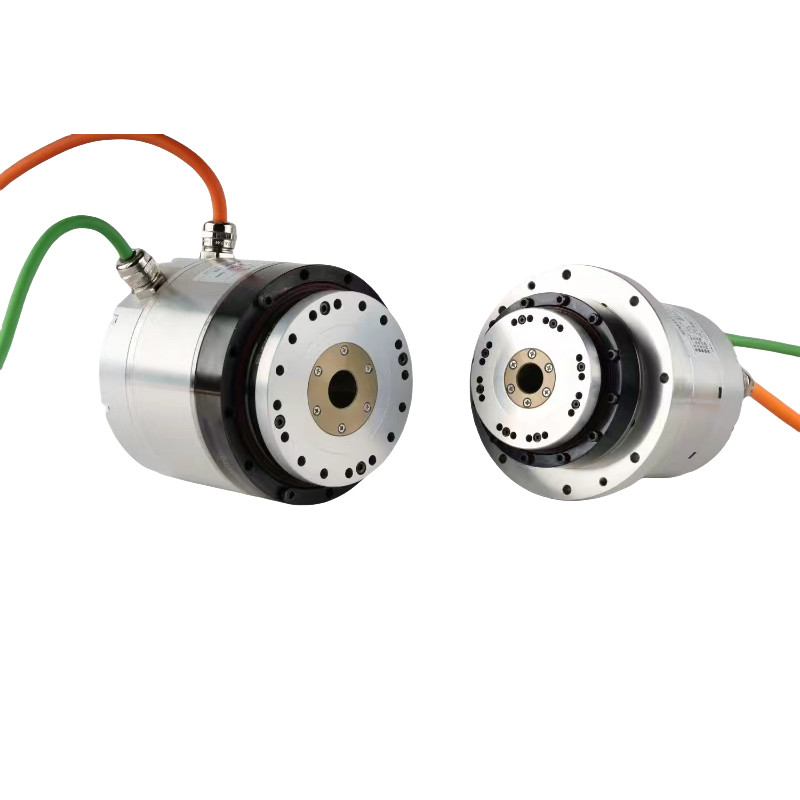

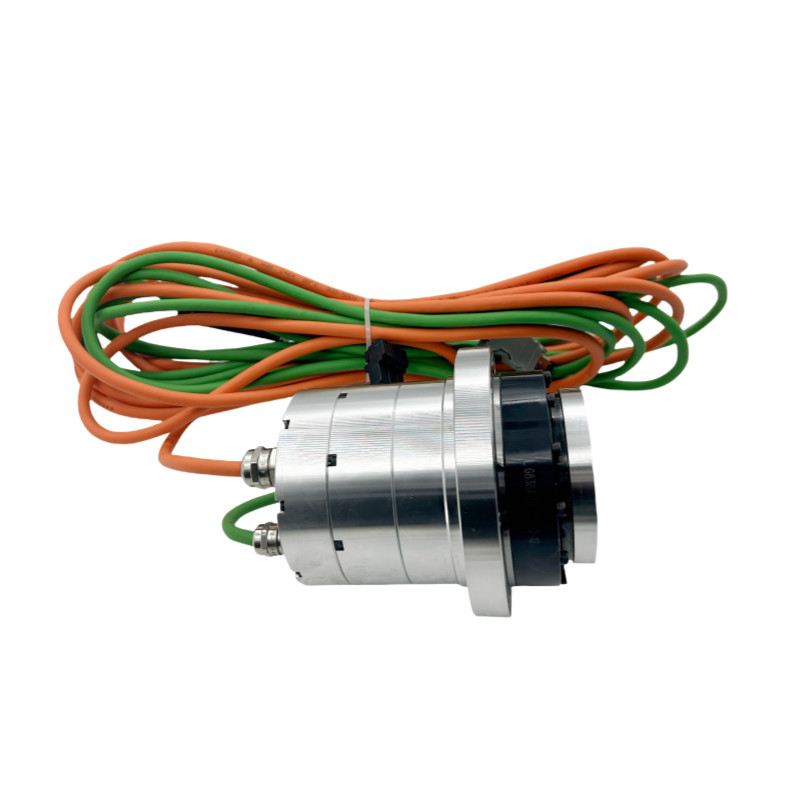

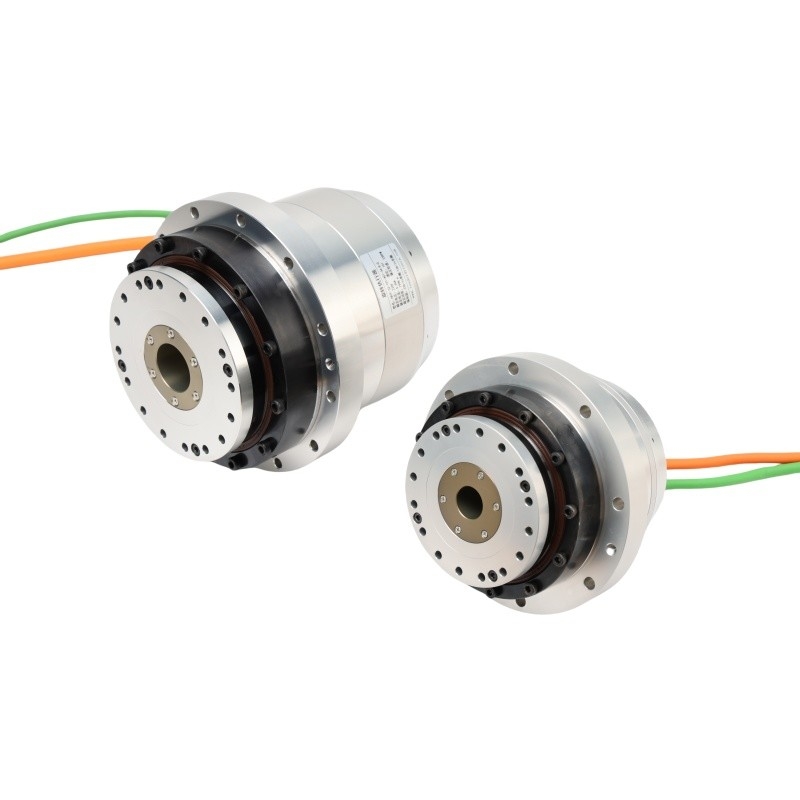

محرک های چرخشی فلنج دار سری HATF خروجی جانبی
ویدیو
توضیحات
محرک های چرخشی که معمولاً در کاربردهای صنعتی و تجاری استفاده می شوند، دارای چندین ویژگی متمایز هستند که آنها را برای وظایف مختلف مناسب می کند.در اینجا ویژگی های اصلی AC220V محرک های چرخشی:
1. خروجی تورک بالا
ویژگی: قادر به تولید گشتاور قابل توجهی است که برای کاربردهایی که نیاز به نیروی چرخش قوی دارند ضروری است.
مزیت: مناسب برای کاربردهای سنگین مانند ماشین آلات صنعتی، عملکرد شیر و سیستم های اتوماسیون در مقیاس بزرگ.
2کنترل دقت
ویژگی: کنترل دقیق حرکت چرخش را فراهم می کند، اغلب با توانایی تنظیم دقیق.
مزایای آن: برای کاربردهایی که نیاز به موقعیت دقیق دارند، مانند بازوهای رباتیک، ماشین های CNC و دستگاه های پزشکی، بسیار مناسب است.
3دوام و ساخت و ساز محکم
ویژگی: برای مقاومت در برابر محیط های خشن، از جمله دمای بالا، رطوبت و گرد و غبار ساخته شده است.
مزیت: اطمینان از عملکرد طولانی مدت و قابلیت اطمینان در محیط های صنعتی.
جدول پارامترهای محرک های چرخشی HATF
| سری HATF | 20 | ||||||
| نسبت کاهش | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | حداکثر گشتاور | شماره | 69 | 91 | 102 | 108 | 113 |
| چرخش نامی | شماره | 30 | 48 | 58 | 61 | 61 | |
| حداکثر سرعت | rpm | 98 | 62 | 50 | 41 | 31 | |
| سرعت نامی | rpm | 51 | 32 | 26 | 21 | 16 | |
| حداکثر جریان | سلاح | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| جریان نامی | سلاح | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| ثابت گشت و گذار | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| مقاومت فاز | اوم ((20 درجه سانتیگراد) | 6.2 | |||||
| حثیت فاز | mH | 7.7 | |||||
| EMF عقب | Vrms/krpm | 25 | |||||
| 48VDC | حداکثر گشتاور | شماره | 69 | 91 | 102 | 108 | 113 |
| چرخش نامی | شماره | 39 | 58 | 61 | 61 | 61 | |
| حداکثر سرعت | rpm | 86 | 54 | 44 | 36 | 27 | |
| سرعت نامی | rpm | 51 | 32 | 26 | 21 | 16 | |
| حداکثر جریان | سلاح | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| جریان نامی | سلاح | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| ثابت گشت و گذار | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| مقاومت فاز | اوم ((20 درجه سانتیگراد) | 0.4 | |||||
| حثیت فاز | mH | 0.9 | |||||
| EMF عقب | Vrms/krpm | 7.7 | |||||
| رمزگذاری کننده مطلق | نوع رمزگذاری کننده | کدگر مطلق | |||||
| رزولوشن (یک چرخش موتور) | کمی | 23،24 بیت | |||||
| موتور شمارنده چند دور | کمی | 16 | |||||
| دقت موقعیت یک جهت | arc sec | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| تکرار پذیری دقت موقعیت | arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| سفتی که باعث سرنگونی می شود | x104 N·m /rad | 24 | |||||
| سفتی پیچ و تاب | x104 N·m /rad | 1.8 | 2.3 | ||||
| لحظه ی بی وقفه | بدون ترمز | در kg*m2 | 8.8*10^-5 | ||||
| با ترمز | در kg*m2 | 9.17*10^-5 | |||||
| ماسا | بدون ترمز | کیلوگرم | 2.4 | ||||
| با ترمز | کیلوگرم | 2.96 | |||||
| تعداد قطب های موتور | قطب | 16 | |||||
| شرایط محیطی | دمای کار: 0~40°C دمای نگهداری: -20~60°C رطوبت عملیاتی/رطوبت ذخیره سازی: 20 ~ 80%RH (بدون تهویه) مقاومت لرزش: 24.5m/s2 (فریکونسی: 10~400Hz) هیچ گرد و غبار یا پودر فلزی ، گازهای خوردنی ، گازهای قابل اشتعال ، مه نفت و سایر استفاده های داخلی ، از نور مستقیم خورشید اجتناب کنید زیر ارتفاع 1000 متر |
||||||
| عایق موتور | مقاومت عایق: بیش از 100MΩ ((DC500V) | ||||||
| قدرت دی الکتریک: AC1500V/ 1 دقیقه | |||||||
| کلاس عایق بندی: F | |||||||
| میزان حفاظت | نوع کاملاً بسته و خود خنک کننده (IP65) | ||||||
