محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
LHT-20-XX-U-III
LHT - سری III کاهش دهنده موج فشرده سازی دنده های هارمونیک
توضیحات محصول
یک محرک هارمونیک بدون واکنش منفی با نسبت بالایی از کاهش سرعت از طراحی است. این برای سیستم هایی که نیاز به موقعیت دقیق دنده دارند، سودمند است.
شاخه پایه ژنراتور موج کششی را می چرخاند، که بیضوی است و در اطراف دایره قرار دارد.
با اصول عملیاتی و ساختاری که باعث افزایش گشتاور خروجی و به حداقل رساندن اندازه و وزن می شود،
دنده های هارمونیک مزایایی مانند نسبت کاهش بالا در یک مرحله، صفر واکنش و دقت بالا را ارائه می دهند که توسط قطعات دنده های معمولی قابل مقایسه نیست.
|
ویژگی ها 1دقت بالا و تکرار: ضروری برای برنامه هایی که نیاز به موقعیت دقیق و کنترل دارند. 2- اندازه کامپکت: صرفه جویی در فضا، اجازه می دهد تا برای طراحی های جمع و جور و سبک تر. 3نسبت تورک به وزن بالا: باعث می شود تورک قوی بدون وزن قابل توجهی تولید شود. 4● خیس شدن کم و عمر طولانی: به دلیل تماس چرخیدن دندان ها، که خیس شدن را به حداقل می رساند و طول عمر درایو را افزایش می دهد. 5. عملکرد صاف: فراهم می کند حرکت صاف و ثابت، ایده آل برای وظایف ظریف. |
مشخصات
| مدل | 20 | ||||
| نسبت کاهش | 50 | 80 | 100 | ||
| چرخش نامی در ورودی 2000r/min | Nm | 17 | 24 | 28 | |
| حداکثر گشتاور مجاز در شروع و توقف | Nm | 39 | 51 | 57 | |
| حداکثر مقدار مجاز برای تورم متوسط بار | Nm | 24 | 33 | 34 | |
| حداکثر چرخش لحظه ای مجاز | Nm | 69 | 89 | 95 | |
| حداکثر سرعت چرخش ورودی مجاز | r/min | 6500 | |||
| میانگین سرعت چرخش ورودی مجاز | r/min | 3500 | |||
| واکنش | آرک سک | ≤20 | |||
| وزن | کیلوگرم | 1.32 | |||
| طول عمر طراحی | ساعت | 9000 | 10000 | 10000 | |

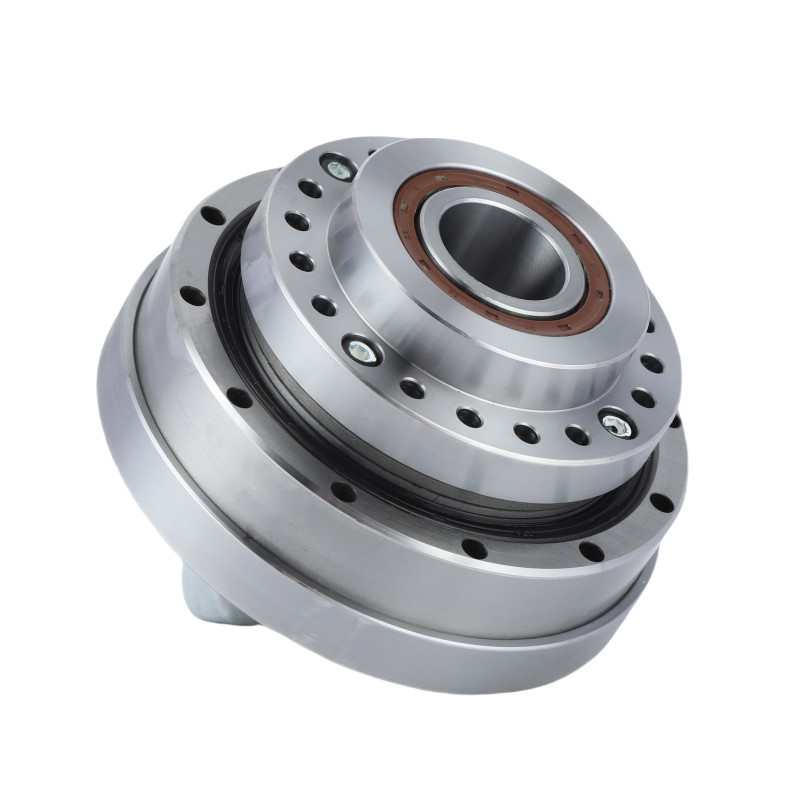

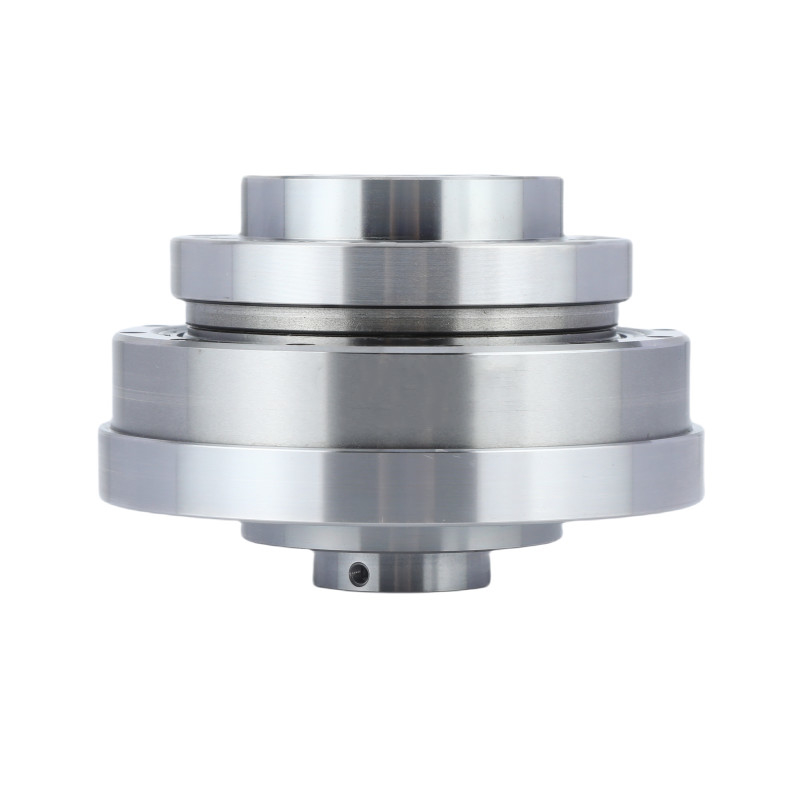

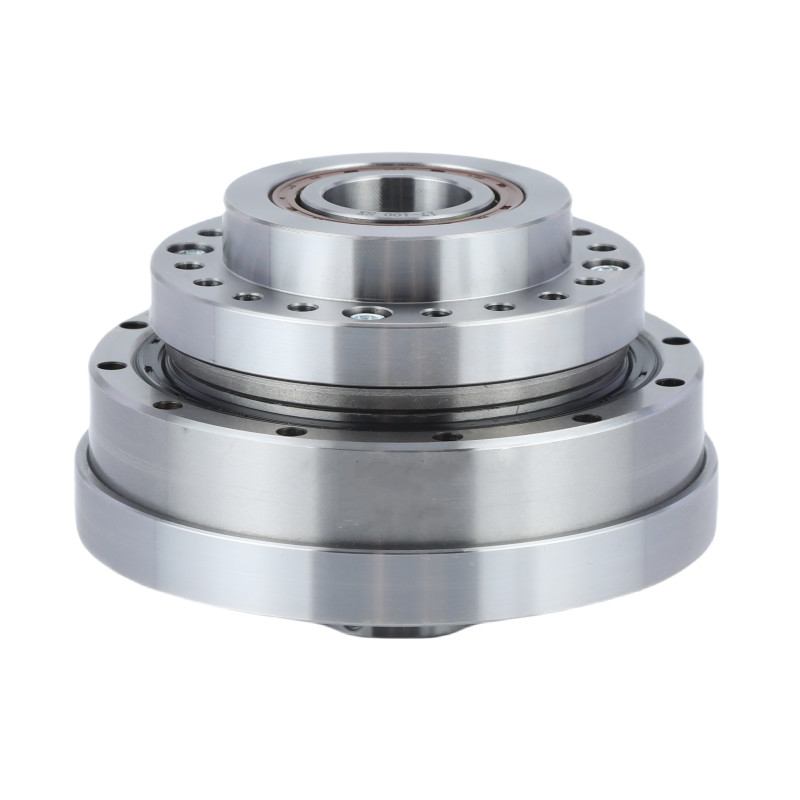

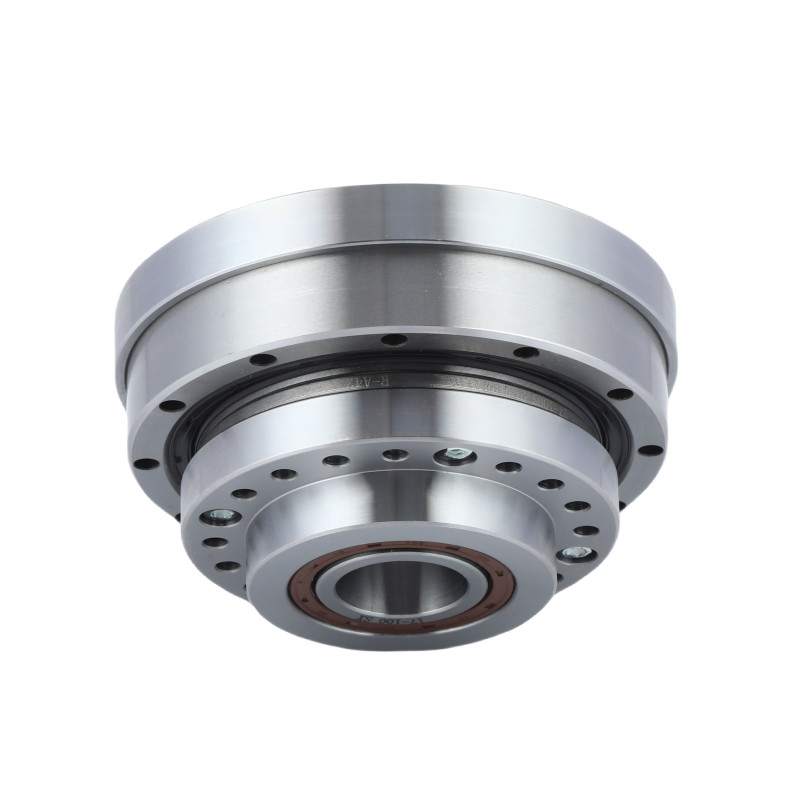

تصاویر دقیق
|
ویژگی های اصلی LHT - III مدل 20 واحدهای دنده هارمونیک | |||
| محصول | مدل 20 هارمونیک درایو | |||
|
اجزا
|
ژنراتور امواج، Flexspline، Spline دایره ای | |||
|
نسبت کاهش
|
50:1، 80:1، 100:1 | |||
|
واکنش
|
کمتر از 20 ثانیه قوس | |||
|
سرعت ورودی متوسط
|
6500 دور/دقیقه | |||
|
حداکثر سرعت ورودی
|
۳۵۰۰ چرخ/دقیقه | |||
|
زندگی طراحی شده
|
15000 ساعت | |||
|
مدل
|
20 | |||
|
وزن
|
1.32 کيلوگرم | |||
| تضمین | 1 سال | |||
درخواست ها
|
|
|
| ماشین های نوری | چاپ سه بعدی و ساخت کاغذ | سیستم های تولیدی |
