Name: فشرده سازی فشرده سازی فشرده سازی فشرده سازی فشرده سازی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-U-III
Availability: InStock

خونه > محصولات > درایو هارمونیک >

فشرده سازی فشرده سازی فشرده سازی فشرده سازی فشرده سازی

دستگاه کاهش دهنده هارمونیک کوچک,Flexspline محرک هارمونیک کوچک,دستگاه موج فشرده سازی فلیکس اسپلین

Flexspline small harmonic drive

Flexspline harmonic drive strain wave gear

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-25-XX-U-III

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

کاهنده هارمونیک مدل 25

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

حداکثر سرعت ورودی:

5600 دور در دقیقه

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

10000 ساعت

وزن:

2.02 کیلوگرم

درخواست:

رباتیک، هوافضا، تجهیزات پزشکی، اتوماسیون صنعتی، اپتیک و فوتونیک

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

کاهش دهنده امواج فشرده با بازتاب کم دنده های هارمونیک

فشرده سازی فشرده سازی فشرده سازی فشرده سازی فشرده سازی 0

توضیحات محصول

یک محرک هارمونیک بدون واکنش منفی با نسبت بالایی از کاهش سرعت از طراحی است. این برای سیستم هایی که نیاز به موقعیت دقیق دنده دارند، سودمند است.

درایوهای هارمونیک برای کاربردهایی که نیاز به دقت بالا، چرخش بزرگ و طراحی جمع و جور دارند، ضروری هستند.اصول کار منحصر به فرد و مزایا آنها را برای طیف گسترده ای از صنایع مناسب می کنداز رباتیک و هوافضا تا دستگاه های پزشکی و اتوماسیون صنعتی.محرک های هارمونیک به طور قابل توجهی به عملکرد و کارایی سیستم های تکنولوژیکی مدرن کمک می کنند.

عملیات

هنگامی که ژنراتور موج می چرخد، این فلکس اسپلین را تغییر شکل می دهد و باعث می شود دندان های خارجی آن با دندان های داخلی اسپلین دایره ای در دو نقطه مخالف درگیر شوند.

همانطور که ژنراتور موج به چرخش ادامه می دهد، نقاط تعامل در اطراف دایره حرکت می کنند، و باعث می شود که flexspline چرخش کند.

فلکس اسپلین دندان های کمتری نسبت به اسپلین دایره ای دارد.بنابراین یک چرخش کامل مولد موج منجر به چرخش flexspline با تفاوت در تعداد دندان بین دو splines، به دست آوردن یک نسبت کاهش بالا.

مشخصات

مدل		25
نسبت کاهش		50	80	100	120
چرخش نامی در ورودی 2000r/min	Nm	51	82	87	87
چرخش نامی در ورودی 2000r/min	kgfm	5.2	8.4	8.9	8.9
حداکثر گشتاور مجاز در شروع و توقف	Nm	127	178	204	217
حداکثر گشتاور مجاز در شروع و توقف	kgfm	13	18	21	22
حداکثر مقدار مجاز برای تورم متوسط بار	Nm	72	113	140	140
حداکثر مقدار مجاز برای تورم متوسط بار	kgfm	7.3	12	14	14
حداکثر چرخش لحظه ای مجاز	Nm	242	332	369	395
حداکثر چرخش لحظه ای مجاز	kgfm	25	34	38	40
حداکثر سرعت چرخش ورودی مجاز (گريس)	r/min	5600
میانگین سرعت چرخش ورودی مجاز (گريس)	r/min	3500
واکنش	آرک سک	≤20
وزن	کیلوگرم	2.02
طول عمر طراحی	ساعت	15000

فشرده سازی فشرده سازی فشرده سازی فشرده سازی فشرده سازی 2

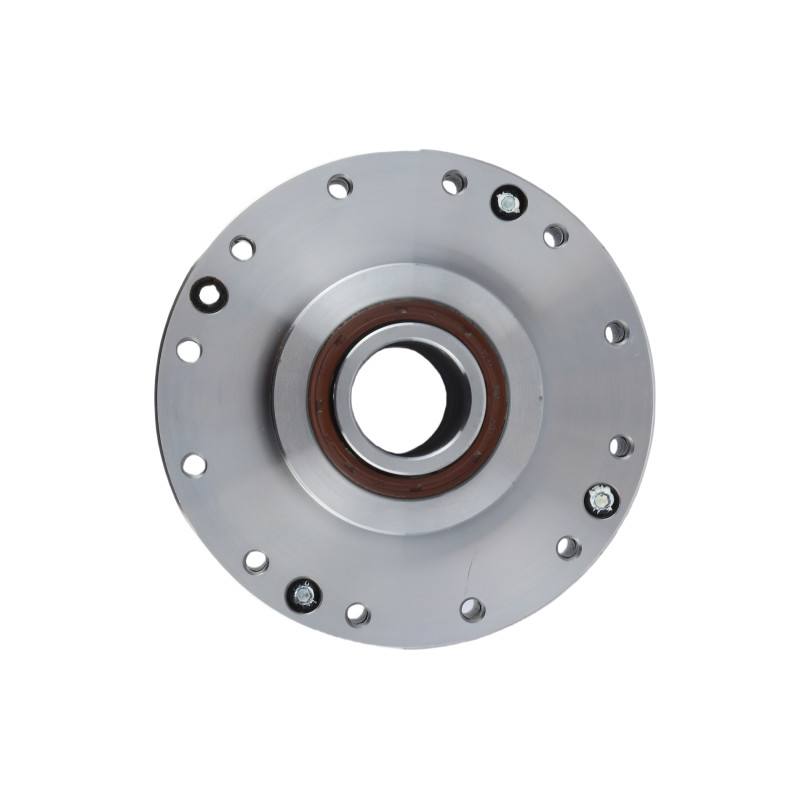

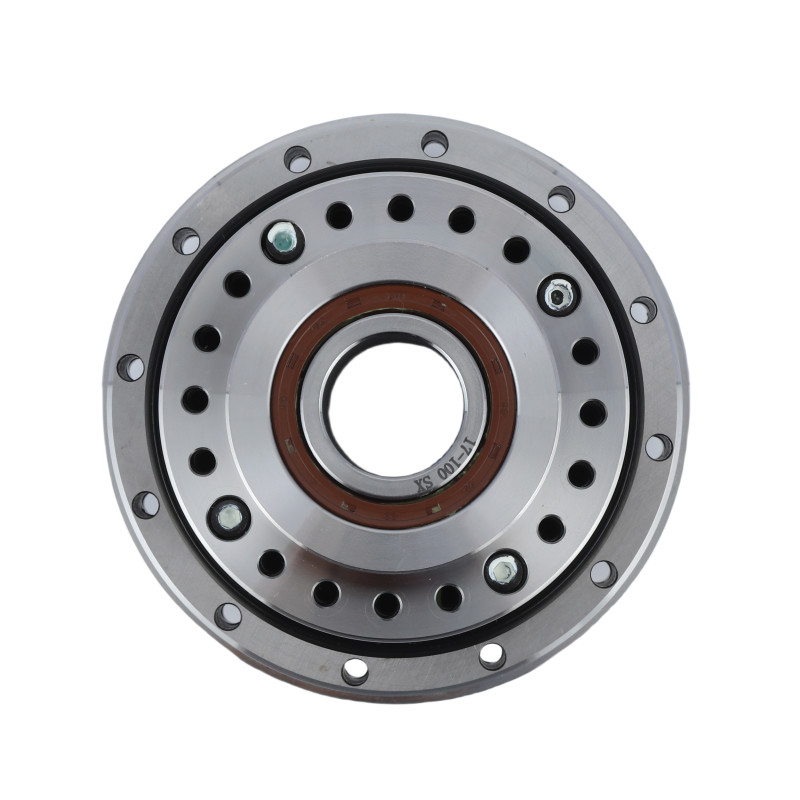

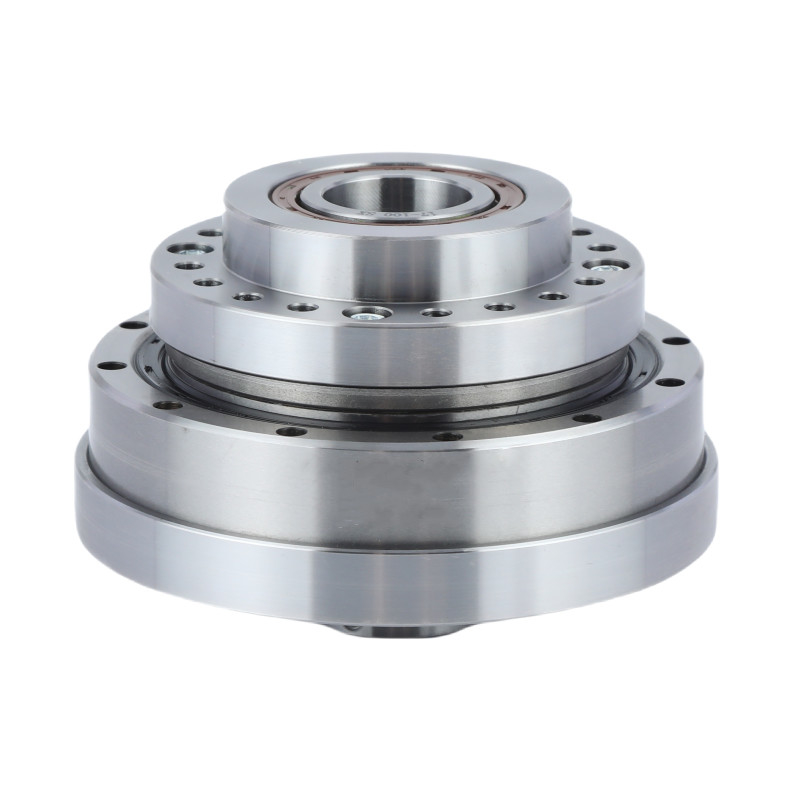

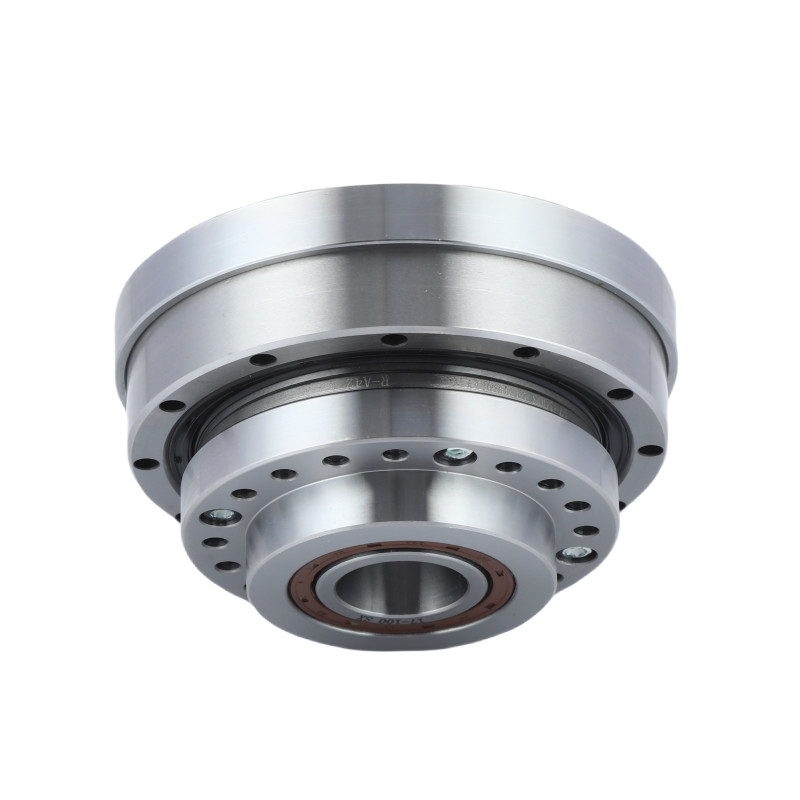

تصاویر دقیق

	ویژگی های اصلی LHT - III مدل 25 واحدهای دنده هارمونیک
	محصول	مدل 25 کشش موج کاهش دهنده
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	5600 دور/دقیقه
	حداکثر سرعت ورودی	۳۵۰۰ چرخ/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	25
	وزن	1.32 کيلوگرم
	تضمین	1 سال

درخواست ها


ربات های صنعتی	ربات های انسانی	ماشین آلات CNC
