محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
LHT-32-XX-U-III
کاهش دهنده امواج فشرده
توضیحات محصول
دنده موج کششی (همچنین به عنوان دنده هارمونیک شناخته می شود) یک نوع سیستم دنده مکانیکی است که از یک اسپلین انعطاف پذیر با دندان های خارجی استفاده می کند.که توسط یک پلگ بیضوی چرخانده برای درگیر شدن با دندان های دنده داخلی یک اسپلین بیرونی تغییر شکل داده شده است.
گیرینگ موجی تنش به طور معمول در رباتیک و هوافضا استفاده می شود. این می تواند کاهش گیر را فراهم کند اما همچنین ممکن است برای افزایش سرعت چرخش یا برای گیرینگ دیفرانسیل استفاده شود.
|
محرک های هارمونیک شامل سه جزء اصلی هستند
|
جدول پارامترها
| مدل | 32 | |||||
| نسبت کاهش | 50 | 80 | 100 | 120 | ||
| چرخش نامی در ورودی 2000r/min | Nm | 99 | 153 | 178 | 178 | |
| kgfm | 10 | 16 | 18 | 18 | ||
| حداکثر گشتاور مجاز در شروع و توقف | Nm | 281 | 395 | 433 | 459 | |
| kgfm | 29 | 40 | 44 | 47 | ||
| حداکثر مقدار مجاز برای تورم متوسط بار | Nm | 140 | 217 | 281 | 281 | |
| kgfm | 14 | 22 | 29 | 29 | ||
| حداکثر چرخش لحظه ای مجاز | Nm | 497 | 738 | 841 | 892 | |
| kgfm | 51 | 75 | 86 | 91 | ||
| حداکثر سرعت چرخش ورودی مجاز (گريس) |
r/min | 4800 | ||||
| میانگین سرعت چرخش ورودی مجاز (گريس) |
r/min | 3500 | ||||
| واکنش | آرک سک | ≤20 | ||||
| وزن | کیلوگرم | 4.2 | ||||
| طول عمر طراحی | ساعت | 15000 | ||||

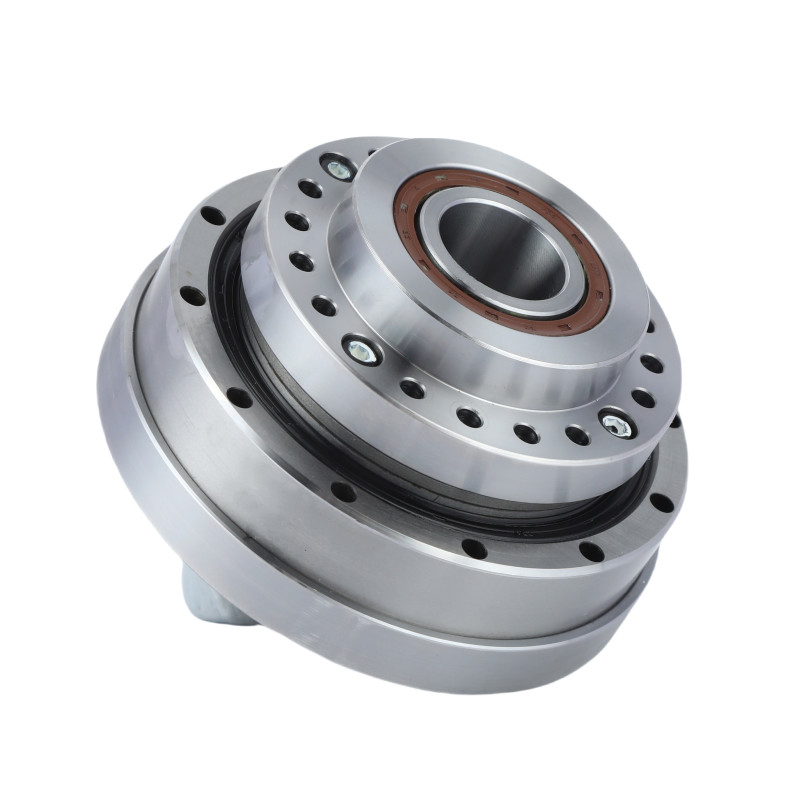

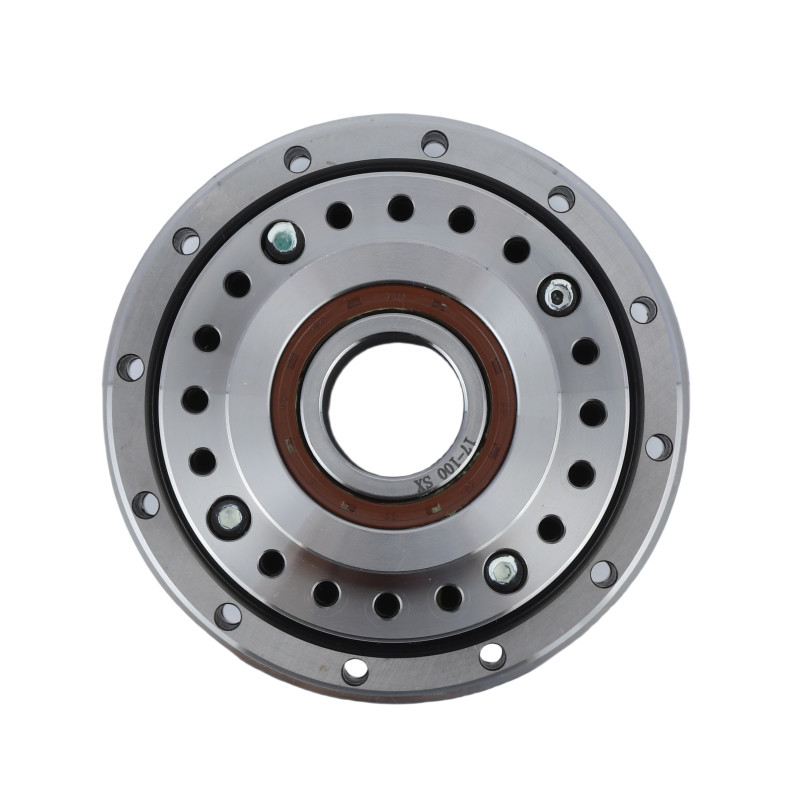

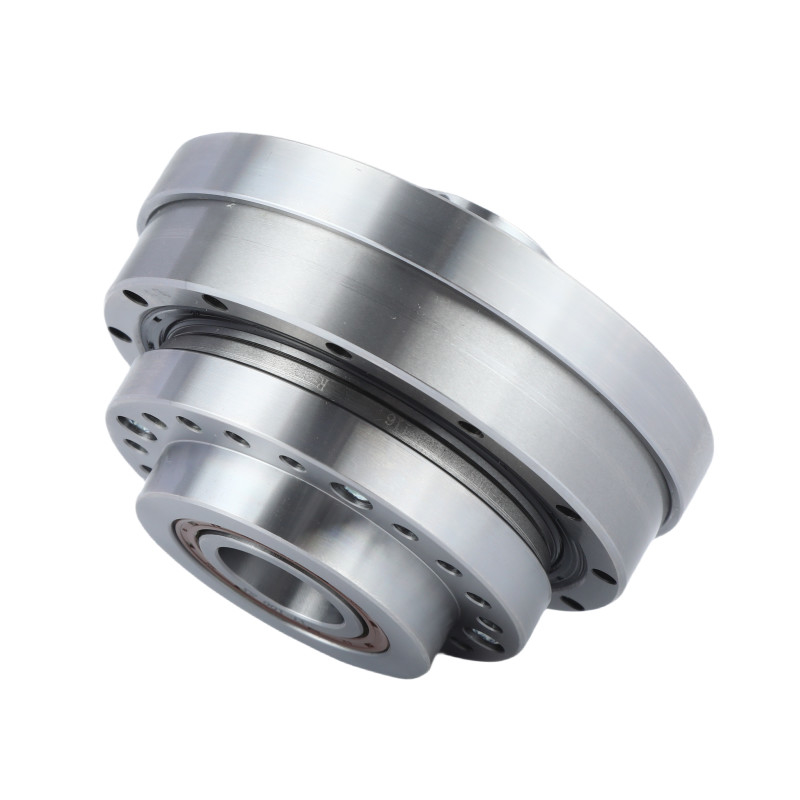

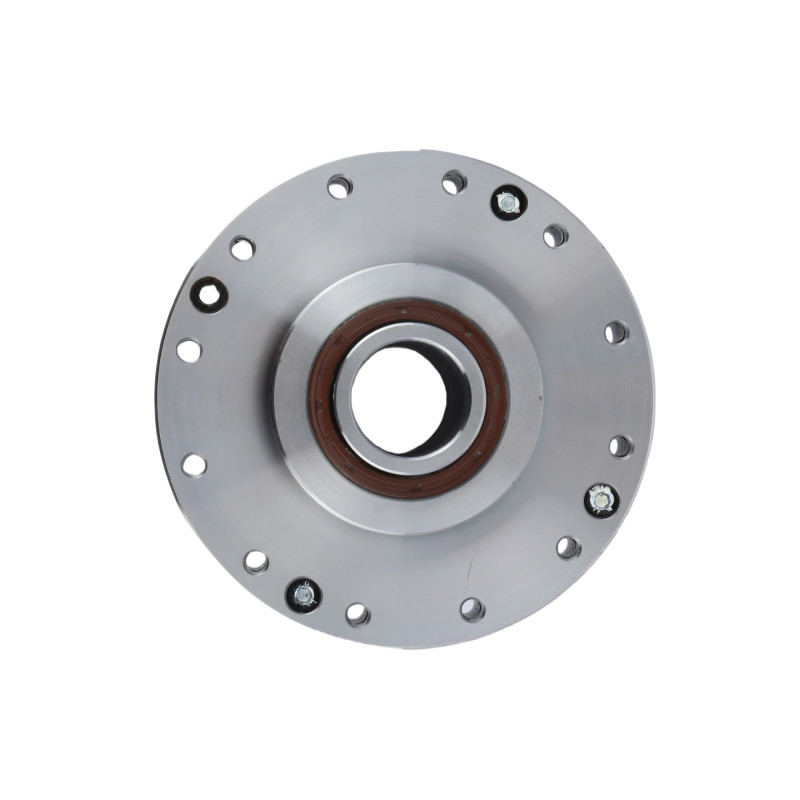

تصاویر دقیق
|
ویژگی های اصلی LHT - III مدل 32 واحدهای هارمونیک | |||
| محصول | مدل 32 کاهش دهنده موج فشرده سازی | |||
|
اجزا
|
ژنراتور امواج، Flexspline، Spline دایره ای | |||
|
نسبت کاهش
|
50:1، 80:1، 100:1، 120:1 | |||
|
واکنش
|
کمتر از 20 ثانیه قوس | |||
|
سرعت ورودی متوسط
|
4800 دور/دقیقه | |||
|
حداکثر سرعت ورودی
|
۳۵۰۰ چرخ/دقیقه | |||
|
زندگی طراحی شده
|
15000 ساعت | |||
|
مدل
|
32 | |||
|
وزن
|
4.۲ کیلوگرم | |||
| تضمین | 1 سال | |||
درخواست ها
|
|
|
| ربات های صنعتی | دستگاه های پزشکی | سیستم های تولیدی |
