محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
LHT-40-XX-U-III
دنده های هارمونیک بزرگ LHT - سری III
توضیحات محصول
دنده موج کششی (همچنین به عنوان دنده هارمونیک شناخته می شود) یک نوع سیستم دنده مکانیکی است که از یک اسپلین انعطاف پذیر با دندان های خارجی استفاده می کند.که توسط یک پلگ بیضوی چرخانده برای درگیر شدن با دندان های دنده داخلی یک اسپلین بیرونی تغییر شکل داده شده است.
چرخ دنده های موج کششیاز یک اصل کار منحصر به فرد استفاده می کند که بر اساس مکانیک لاستیک فلزات است.بزرگترین مزایا ویژگی های صفر واکنش و کاهش وزن و فضای در مقایسه با سایر دنده ها است زیرا مکانیسم دنده ما تنها از سه بخش اساسی تشکیل شده است.ژنراتور موج,Flexsplineو-سپلين دايره اي
|
کاهش دهنده موج کشش شامل سه جزء اصلی است
|
مشخصات
| مدل | 40 | |||||
| نسبت کاهش | 50 | 80 | 100 | 120 | ||
| چرخش نامی در ورودی 2000r/min | Nm | 178 | 268 | 345 | 382 | |
| kgfm | 18 | 27 | 35 | 39 | ||
| حداکثر گشتاور مجاز در شروع و توقف | Nm | 523 | 675 | 738 | 802 | |
| kgfm | 53 | 69 | 75 | 82 | ||
| حداکثر مقدار مجاز برای تورم متوسط بار | Nm | 255 | 369 | 484 | 586 | |
| kgfm | 26 | 38 | 49 | 60 | ||
| حداکثر چرخش لحظه ای مجاز | Nm | 892 | 1270 | 1400 | 1530 | |
| kgfm | 91 | 130 | 143 | 156 | ||
| حداکثر سرعت چرخش ورودی مجاز (گرس) | r/min | 4000 | ||||
| سرعت چرخش ورودی متوسط مجاز (گرس) | r/min | 3000 | ||||
| واکنش | آرک سک | ≤20 | ||||
| وزن | کیلوگرم | 7.2 | ||||
| طول عمر طراحی | ساعت | 15000 | ||||

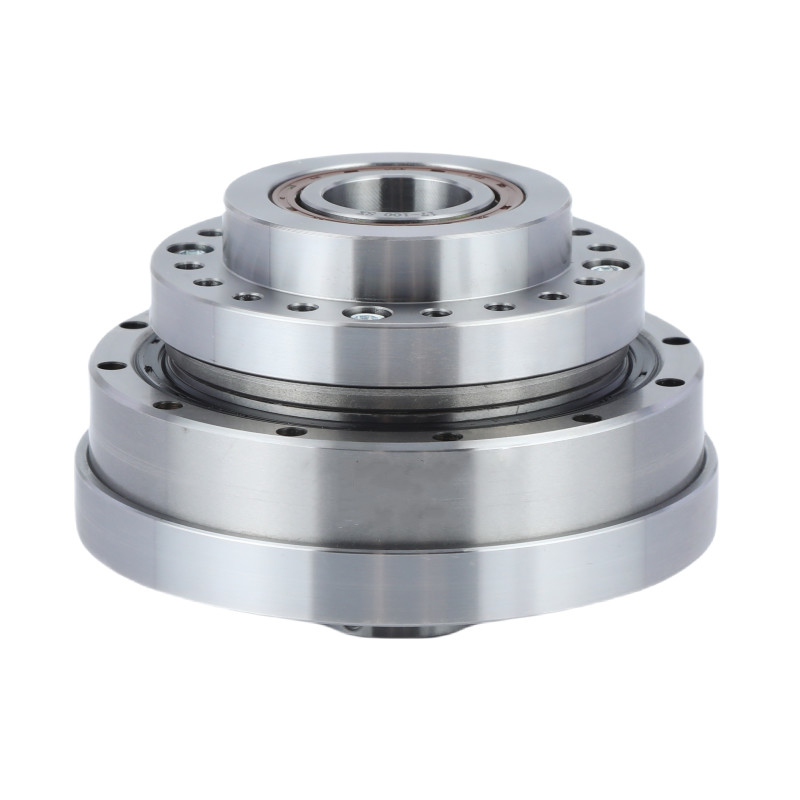

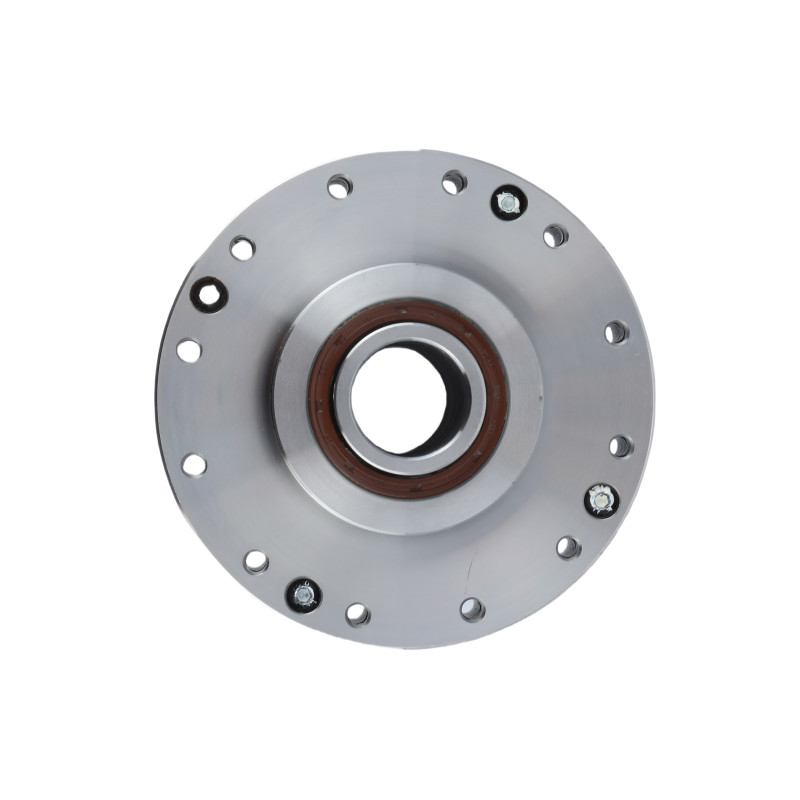

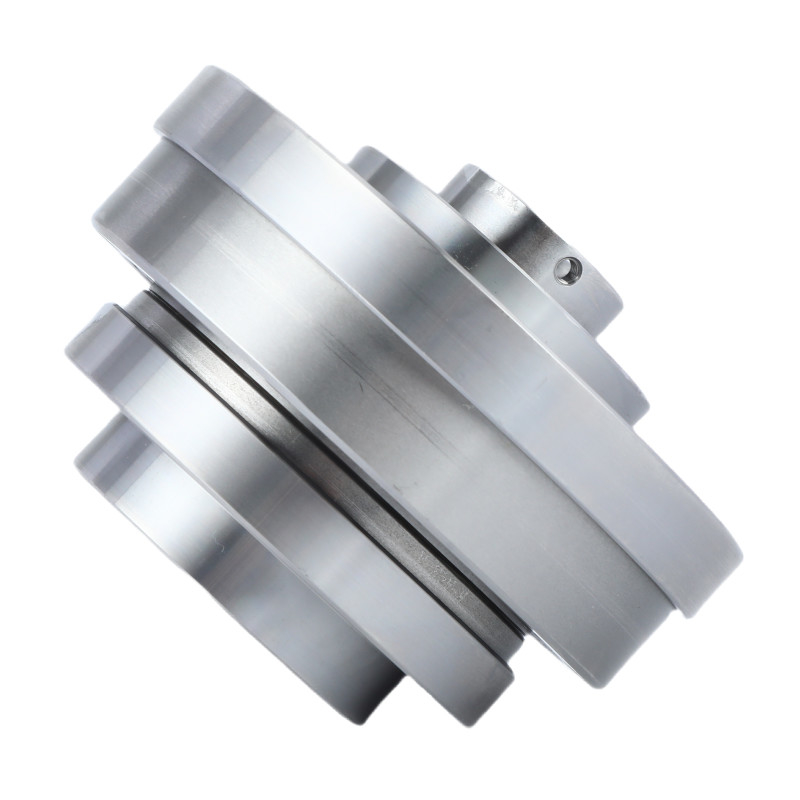

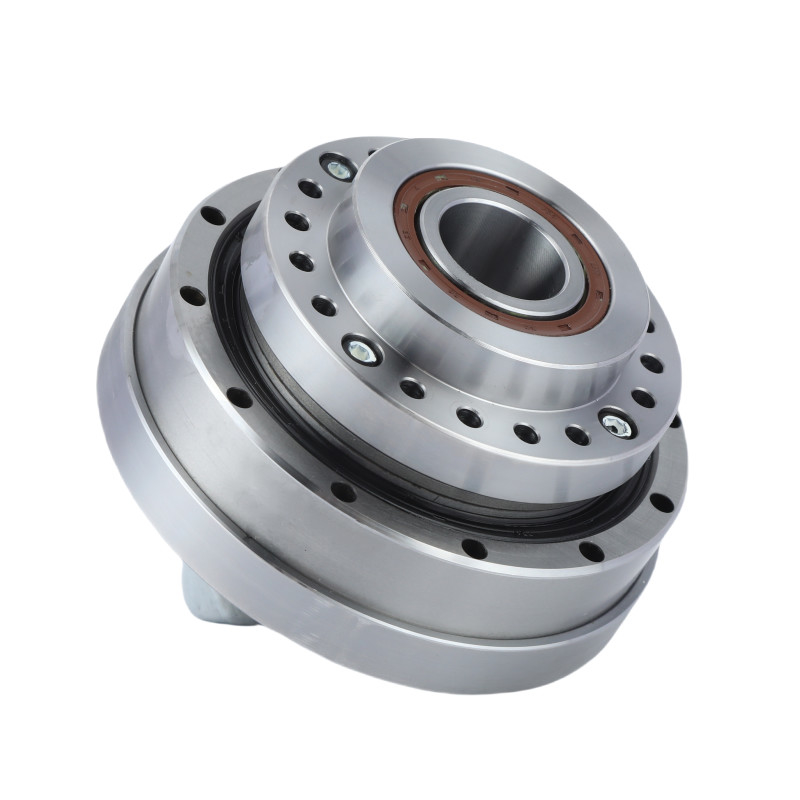

تصاویر دقیق
|
ویژگی های اصلی LHT - III مدل 40 واحدهای دنده هارمونیک | |||
| محصول | مدل ۴۰ کاهش دهنده موج فشرده سازی | |||
|
اجزا
|
ژنراتور امواج، Flexspline، Spline دایره ای | |||
|
نسبت کاهش
|
50:1، 80:1، 100:1، 120:1 | |||
|
واکنش
|
کمتر از 20 ثانیه قوس | |||
|
سرعت ورودی متوسط
|
۴۰۰۰ دور/دقیقه | |||
|
حداکثر سرعت ورودی
|
۳۵۰۰ چرخ/دقیقه | |||
|
زندگی طراحی شده
|
15000 ساعت | |||
|
مدل
|
40 | |||
|
وزن
|
7.۲ کیلوگرم | |||
| تضمین | 1 سال | |||
درخواست ها
|
|
|
|
| ربات صنعتی | ربات انسان نما | دستگاه های پزشکی | سیستم تولید |
