Name: ژنراتور گیربکس تورک بالا هوافضا هارمونیک
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-IV
Availability: InStock

خونه > محصولات > درایو هارمونیک >

ژنراتور گیربکس تورک بالا هوافضا هارمونیک

درایو هارمونیک تورک بالا,محرک هارمونیک هوافضا,گیربکس امواج فشرده سازی هوافضا

Aerospace harmonic drive

Aerospace strain wave gearbox

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-14-XX-U-IV

با ما تماس بگیرید

درخواست نقل قول

ژنراتور گیربکس تورک بالا هوافضا هارمونیک

جزئیات محصول

محصول:

کاهنده هارمونیک مدل 14

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

حداکثر سرعت ورودی:

8500 R/min

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

15000 ساعت

وزن:

0.66 کیلوگرم

درخواست:

رباتیک، هوافضا، تجهیزات پزشکی

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دنده های هارمونیکی با ظرفیت تورک بالا

توضیحات محصول

کاهش دهنده موج تنش یک نوع انتقال است که به یک ژنراتور موج متکی است تا امواج تغییر شکل انعطاف پذیر را در دنده های انعطاف پذیر برای دستیابی به حرکت و انتقال قدرت تولید کند.کاهش دهنده هارمونیک در دوران اکتشافات ماه توسط ایالات متحده و اتحاد جماهیر شوروی در قرن گذشته متولد شد،به طور عمده برای حل نیاز فوری سازمان های حرکت هوافضا به دستگاه های کاهش دهنده با ساختار فشرده، وزن کم، اندازه کوچک، نسبت کاهش بزرگ،بهره وری انتقال بالا و دقت انتقال بالا.

ویژگی ها

1دقت بالا و تکرار: ضروری برای برنامه هایی که نیاز به موقعیت دقیق و کنترل دارند.

2- اندازه کامپکت: صرفه جویی در فضا، اجازه می دهد تا برای طراحی های جمع و جور و سبک تر.

3نسبت تورک به وزن بالا: باعث می شود تورک قوی بدون وزن قابل توجهی تولید شود.

4● خیس شدن کم و عمر طولانی: به دلیل تماس چرخیدن دندان ها، که خیس شدن را به حداقل می رساند و طول عمر درایو را افزایش می دهد.

5. عملکرد صاف: فراهم می کند حرکت صاف و ثابت، ایده آل برای وظایف ظریف.

مشخصات

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

نقشه ها

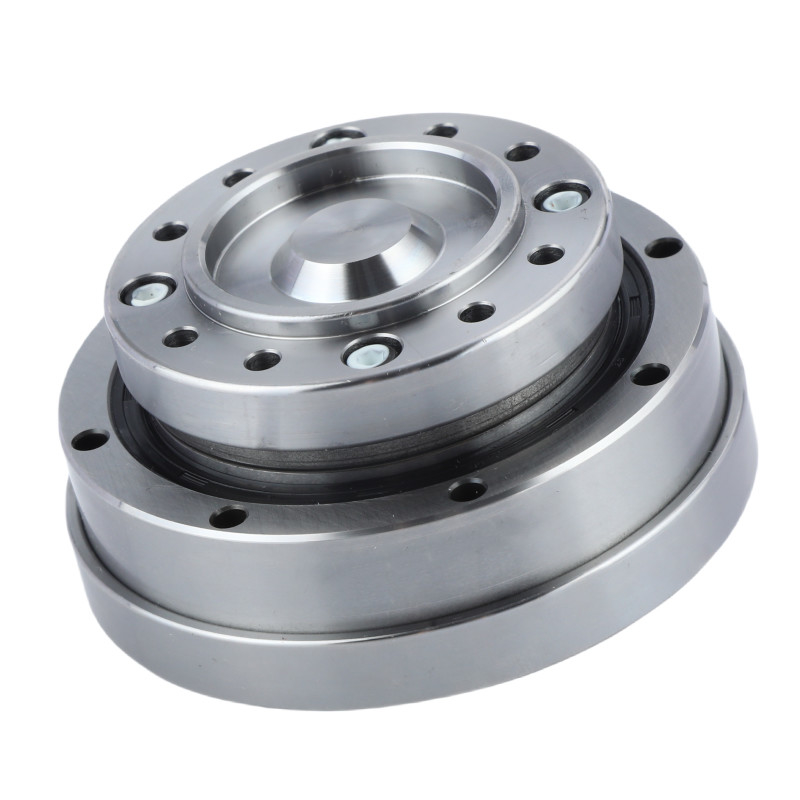

ژنراتور گیربکس تورک بالا هوافضا هارمونیک 1

تصاویر دقیق

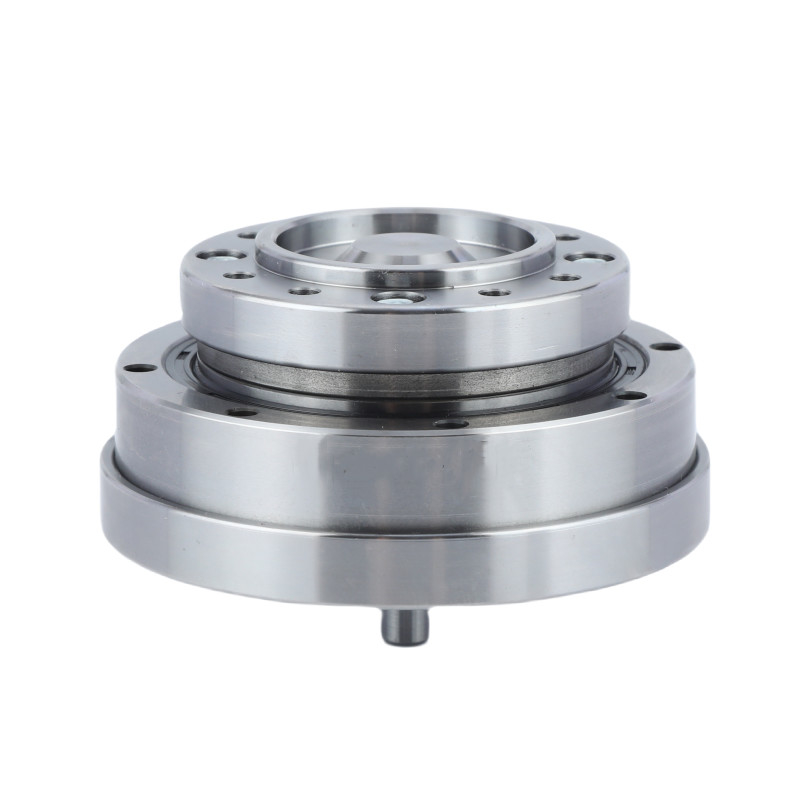

ژنراتور گیربکس تورک بالا هوافضا هارمونیک 3

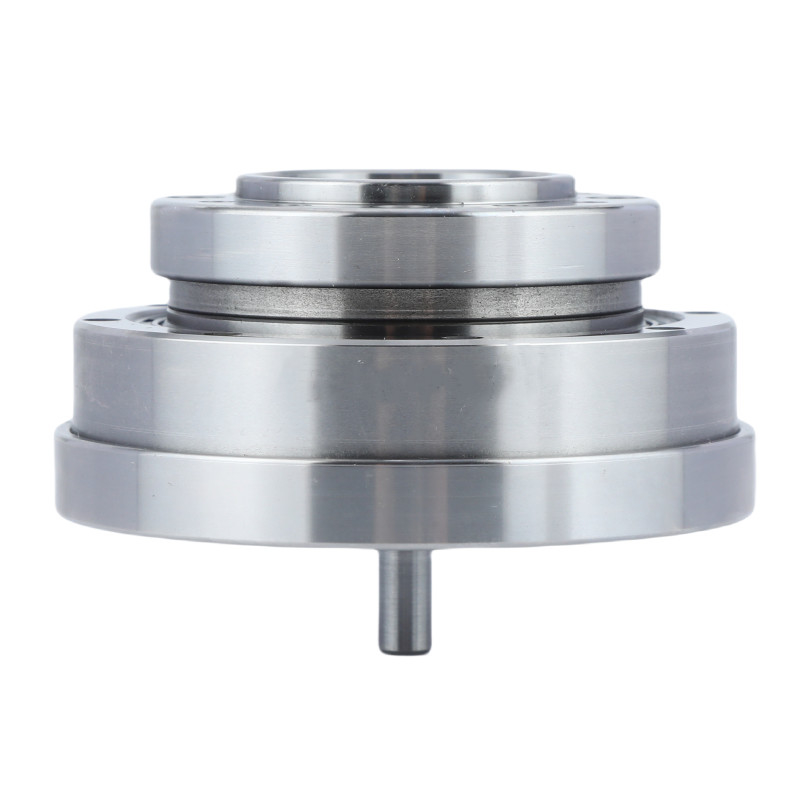

ژنراتور گیربکس تورک بالا هوافضا هارمونیک 4

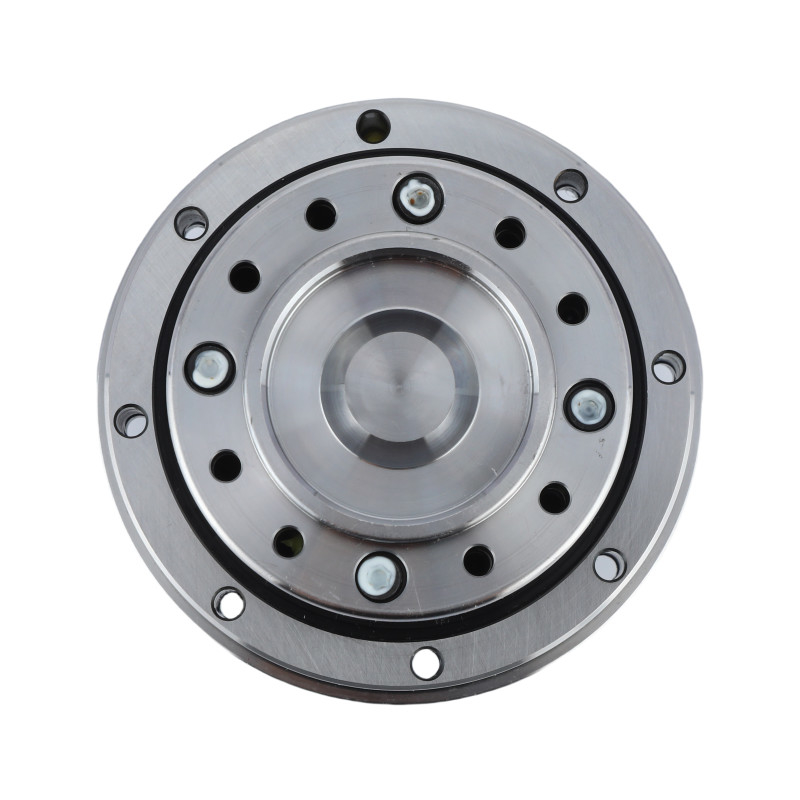

ژنراتور گیربکس تورک بالا هوافضا هارمونیک 5

ویژگی های اصلی LHT - IV مدل 14 واحدهای هارمونیک
محصول	مدل 14 هارمونیک درایو
اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
نسبت کاهش	50:1، 80:1، 100:1، 120:1
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	8500 دور/دقیقه
حداکثر سرعت ورودی	۳۵۰۰ چرخ/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	14
وزن	0.66 کيلوگرم
تضمین	1 سال

درخواست ها


ربات های صنعتی	دستگاه های پزشکی	ربات های انسانی

هوافضا	سیستم های تولیدی	سیستم نیمه هادی
