Name: کاهش دهنده چرخ چرخ دار و موج تنش آرمونیک برای رباتیک
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-17-XX-U-IV
Availability: InStock

خونه > محصولات > درایو هارمونیک >

کاهش دهنده چرخ چرخ دار و موج تنش آرمونیک برای رباتیک

دنده های هارمونیک دایره ای,رباتیک هارمونیک گیرینگ,چرخ چرخ موج رباتیک

Robotics harmonic gearing

Robotics wave gears

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-17-XX-U-IV

با ما تماس بگیرید

درخواست نقل قول

کاهش دهنده چرخ چرخ دار و موج تنش آرمونیک برای رباتیک

جزئیات محصول

محصول:

کاهنده هارمونیک مدل 17

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

حداکثر سرعت ورودی:

7300 دور در دقیقه

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

15000 ساعت

وزن:

0.9 کیلوگرم

درخواست:

رباتیک، هوافضا، تجهیزات پزشکی دقیق، تجهیزات ساخت نیمه هادی

تضمین:

1 سال

ویژگی ها:

فشردگی و وزن سبک، نسبت دنده بالا، قابلیت گشتاور بالا

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

محرک هارمونیک موج فشار دایره ای

توضیحات محصول

چرخ دنده موج کششی از انعطاف پذیری فلز استفاده می کند. مکانیسم دارای سه جزء اساسی است: یک مولد موج، یک اسپلین انعطاف پذیر و یک اسپلین دایره ای.

نسخه های پیچیده تر دارای یک جزء چهارم هستند که به طور معمول برای کوتاه کردن طول کل یا افزایش کاهش دنده در یک قطر کوچکتر استفاده می شود، اما هنوز هم همان اصول اساسی را دنبال می کنند.

اجزا

1ژنراتور موج از دو قسمت جداگانه ساخته شده است: یک دیسک بیضوی به نام پلاگین ژنراتور موج و یک حامل توپ خارجی.

2اسپلین انعطاف پذیر به شکل یک فنجان کم عمق است. طرف های اسپلین بسیار نازک هستند، اما پایین نسبتا سخت است.این منجر به انعطاف پذیری قابل توجهی از دیواره ها در پایان باز به دلیل دیوار نازک، و در طرف بسته به اندازه کافی سفت باشد تا به طور محکم ثابت شود.

3. اسپلین دایره ای یک حلقه دایره ای سخت با دندان در داخل آن است. اسپلین انعطاف پذیر و ژنراتور موج در داخل اسپلین دایره ای قرار می گیرند.جفت کردن دندان های اسپلین انعطاف پذیر و اسپلین دایره ای.

مشخصات

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	0.9	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000

نقشه ها

کاهش دهنده چرخ چرخ دار و موج تنش آرمونیک برای رباتیک 1

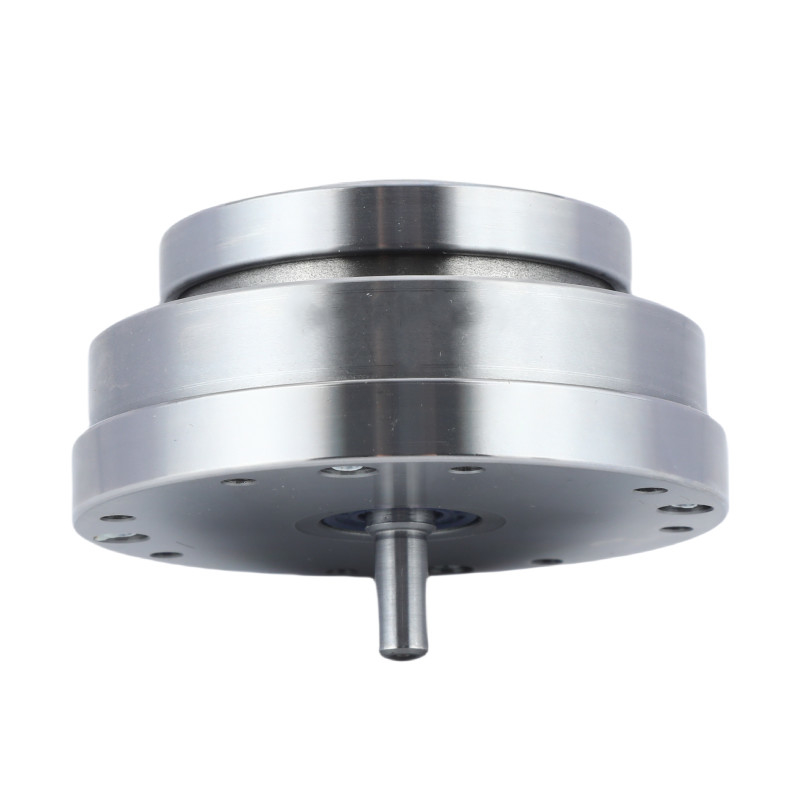

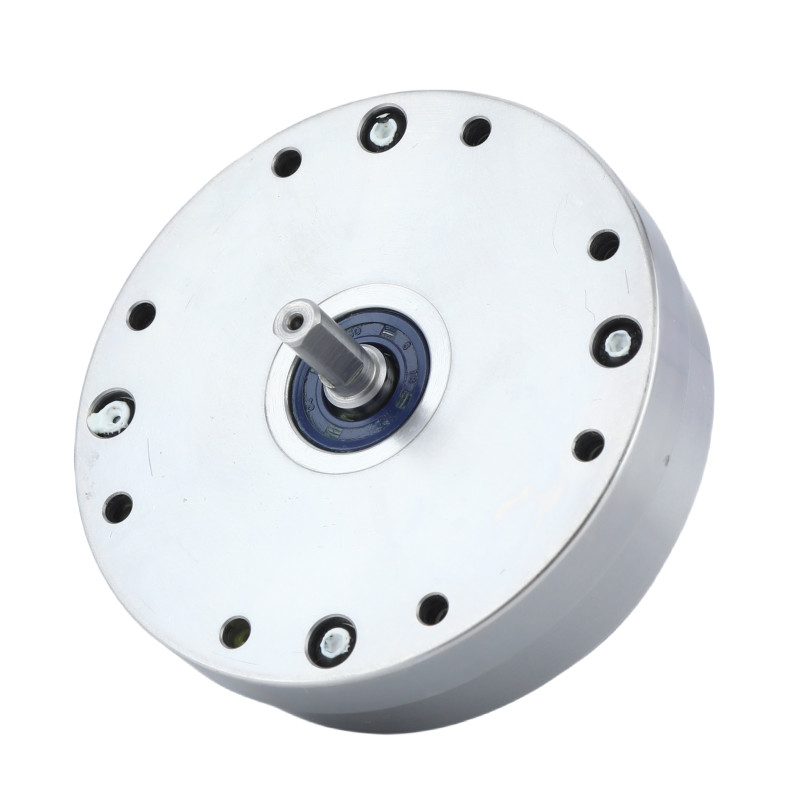

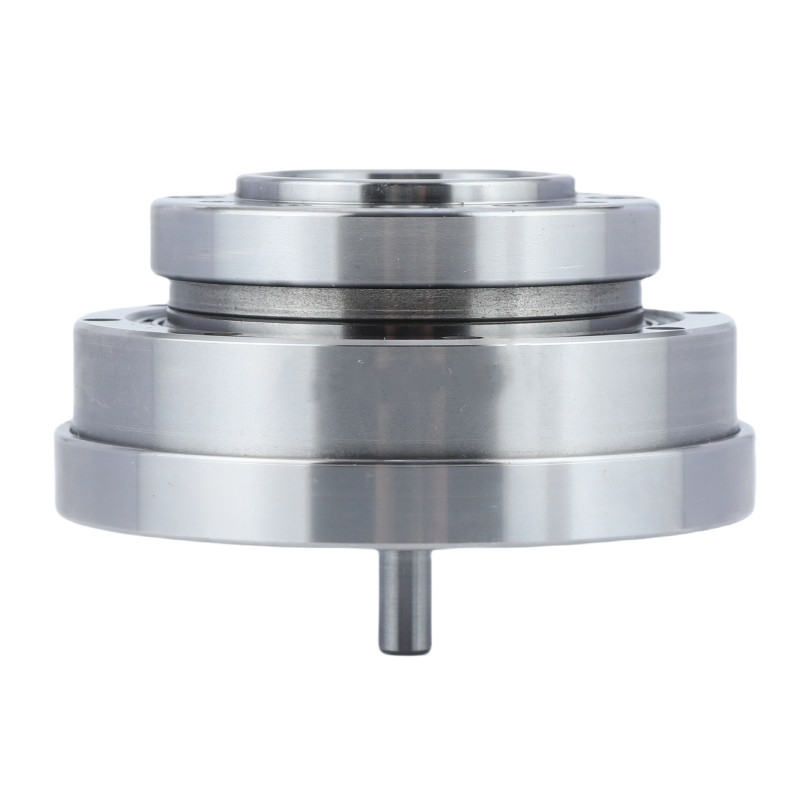

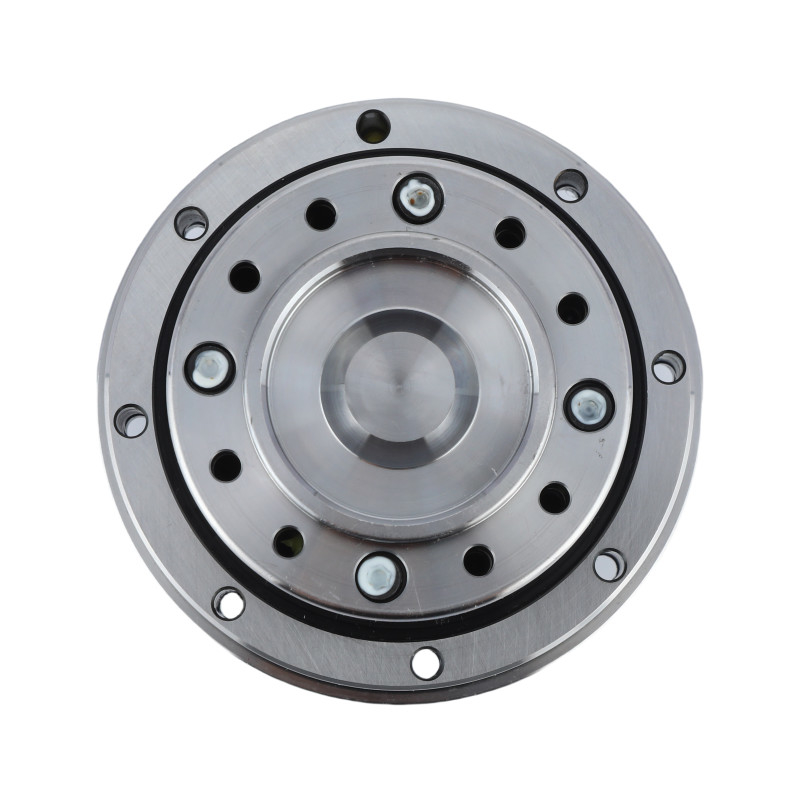

تصاویر دقیق

کاهش دهنده چرخ چرخ دار و موج تنش آرمونیک برای رباتیک 5

ویژگی های اصلی LHT - IV مدل 17 واحدهای هارمونیک
محصول	مدل 17 هارمونیک درایو
اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
نسبت کاهش	50:1، 80:1، 100:1، 120:1
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	7300 دور/دقیقه
حداکثر سرعت ورودی	۳۵۰۰ چرخ/دقیقه
زندگی طراحی شده	15000 ساعت
مدل	17
وزن	0.9 کيلوگرم
تضمین	1 سال

درخواست ها


نیمه هادی	ماشین آلات CNC	سیستم های بسته بندی

ربات های انسانی	هوافضا	ربات های صنعتی
