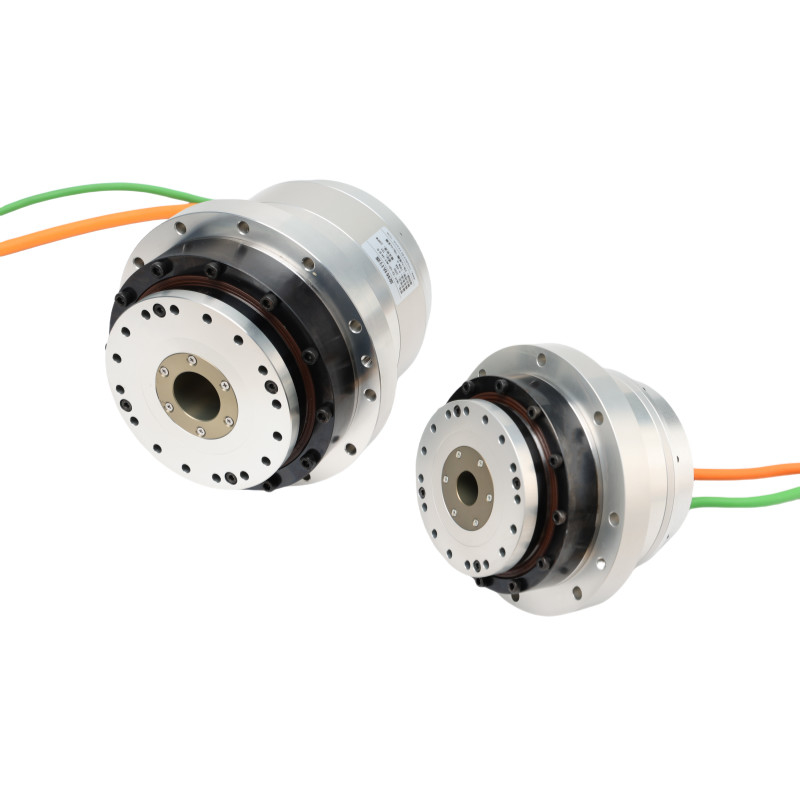

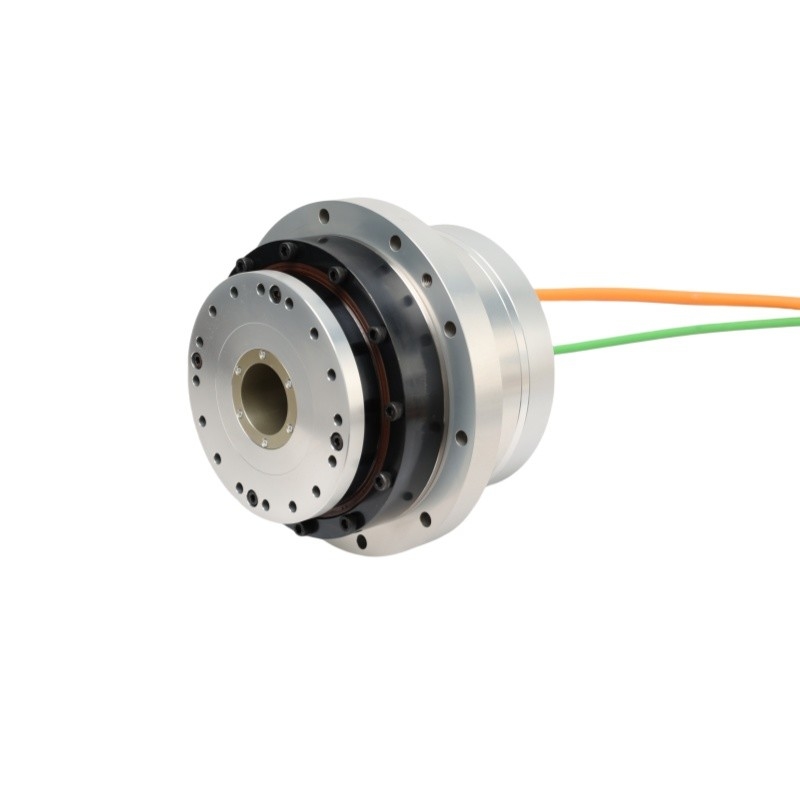

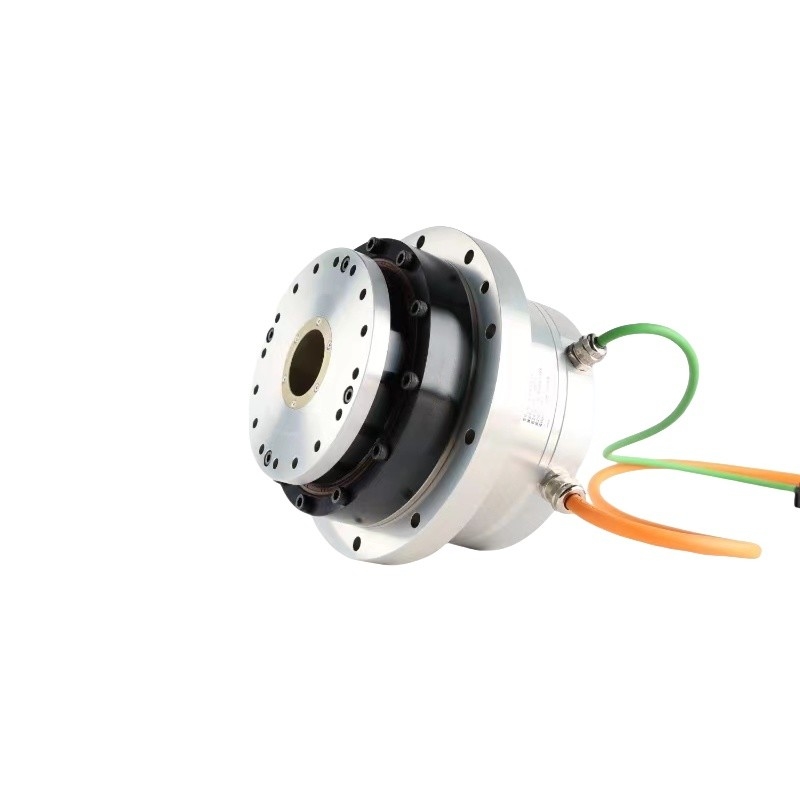

Name: ODM هول آشت اکتواتور ربات بازو مشترک موتور برای ماشین برش لیزر
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HAMF شفت توخالی بزرگتر
Availability: InStock

خونه > محصولات > دستگاه های حرکتی چرخان >

ODM هول آشت اکتواتور ربات بازو مشترک موتور برای ماشین برش لیزر

دستگاه اجرای گودال حفره ای ODM,روبات بازو محرک گودال سوراخ,موتور مفصل بازوی ربات ODM

Robot Arm hollow shaft actuator

ODM robot arm joint motor

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

HAMF شفت توخالی بزرگتر

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

دستگاه های حرکتی چرخان سری HAMF

نرخ کاهش:

51، 81، 101، 121، 161

شماره مدل:

25،32،40

نوع رمزگذار:

رمزگذار مطلق

تعداد قطب های موتور:

وضوح (تک موتور):

23 بیت

درخواست:

اتوماسیون 3C، ماشین ابزار دقیق CNC، تجهیزات پرداخت شیشه، ربات انسان نما، تجهیزات لیزر، تجهیزات چاپ و

شمارنده چند دور موتور:

16 بیت

نسخه ولتاژ برق:

AC220V، DC48V

ویژگی های کلیدی:

یکپارچه سازی، عملکرد بالا، عکس العمل صفر، طول عمر طولانی، نویز کم

زندگی طراحی:

10000 ساعت

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

HAT Series Rotary Hollow Shaft Actuators که با قدرت هارمونیک سرو درایو یکپارچه شده اند

بهترین قیمت رو بدست بیار

ویدیو

Zero Backlash بزرگ سوراخ شاف روتاری اکتواتور ربات مشترک سری HAMF

بهترین قیمت رو بدست بیار

ویدیو

ODM هول آشت اکتواتور ربات بازو مشترک موتور برای ماشین برش لیزر

بهترین قیمت رو بدست بیار

ویدیو

محرک هارمونیک هول آشت موتور بازوی رباتیک سری HAMF

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

Zero Backlash بزرگ تر شاف هول HATF سری اکتورهای چرخشی برای ماشین برش لیزر

توضیحات محصول

یک محرک چرخشی یک دستگاه الکتریکی، مایع یا دستی است که برای تبدیل انرژی الکتریکی به حرکت چرخشی یا نوسان استفاده می شود.این محرک ها عمدتاً در عملکرد دریچه های دستی یا خودکار استفاده می شوند که در آن دسترسی به لوازم مانند هوای فشرده یا برق نقش مهمی در انتخاب محرک دارد.

این نوع محرک از محرک خطی متفاوت است زیرا محرک خطی از حرکت خطی برای انتقال قدرت در مقابل چرخش استفاده می کند؛ با این حال،یک محرک چرخان به دستگاه هایی متصل شده است تا محرک های خطی را تشکیل دهداین محرک ها در تجهیزات هیدرولیکی متحرک، در هواپیما و در سیستم های کنترل حرکت استفاده می شوند.

ویژگی ها

دقت بالا: دقت موقعیت مطلق تا 10 ثانیه قوس (0.0028 درجه).

چرخش بزرگ: اندازه کوچک، چرخش بزرگ؛ چرخش خروجی تا 800 Nm

حفره هاي خالي: حفره ای بزرگ داخلی برای عبور آسان کابل ها، اردوگاه های گاز، پرتوهای لیزر و غیره

طول عمر: دقت پس از استفاده بیش از 20000 ساعت تغییر نمی کند.

هیچ واکنش منفی: هارمونيک درايو با صفر ردعمل

ادغام: هارمونیک کاهش دهنده موج کشش یکپارچه، موتور گشتاور، ترمز الکترومغناطیسی، رمزگذاری کننده و راننده.

پاسخ سریع: عملکرد پاسخ دینامیکی عالی؛ ایده آل برای پردازش لیزر و تجهیزات اتوماسیون.

ارتعاش کم: ارتعاش و نویز بسیار کم؛ بهترین انتخاب برای کاربردهای مانند نیمه هادی ها و تجهیزات تصویربرداری پزشکی.

استانداردهای حفاظت بالا: تا سطح حفاظت IP67.

بدون نگهداری: نیازی به نگهداری منظم نیست؛ نیازی به تغییر روغن و غیره نیست.

سری HAMF			25					32					40
نسبت کاهش			51	81	101	121	161	51	81	101	121	161	51	81	101	121	161
220VAC	حداکثر گشتاور	شماره	121	169	194	207	217	250	376	441	436	459	400	641	702	762	800
	چرخش نامی	شماره	68.5	107	133	133	133	90	150	190	230	267	150	240	300	360	480
	حداکثر سرعت	rpm	94	59	48	40	30	75	47	38	31	24	59	37	30	25	19
	سرعت نامی	rpm	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12
	حداکثر جریان	سلاح	6.9	6.07	5.58	4.97	3.92	11.56	10.95	9.6	8.5	6.72	14.42	14.55	12.78	11.58	9.13
	جریان نامی	سلاح	3.9	3.84	3.83	3.2	2.4	4.16	4.37	4.44	4.48	3.91	5.41	5.45	5.46	5.47	5.48
	ثابت گشت و گذار	N m/Arms	17.54	27.86	34.74	41.62	55.38	21.62	34.34	42.82	51.3	68.26	27.74	44.06	54.94	65.82	87.58
	مقاومت فاز	اوم ((20 درجه سانتیگراد)	3.55					2.1					2
	حثیت فاز	mH	10					12					6
	EMF عقب	Vrms/krpm	40					52.5					65
48VDC	حداکثر گشتاور	شماره	121	169	194	207	217	250	376	411	436	459	280	440	550	660	800
	چرخش نامی	شماره	64	100	125	133	133	90	145	180	215	267	140	230	280	340	450
	حداکثر سرعت	rpm	59	37	30	25	19	53	33	27	22	17	43	27	22	18	14
	سرعت نامی	rpm	49	31	25	21	16	45	28	23	19	14	31	20	16	13	10
	حداکثر جریان	سلاح	26.96	23.71	21.83	19.44	15.32	47.13	44.63	39.13	34.65	27.41	42.89	42.44	42.54	42.61	38.82
	جریان نامی	سلاح	14.26	14.03	14.06	12.49	9.39	16.97	17.21	17.14	17.09	15.95	21.45	22.18	21.66	21.95	21.84
	ثابت گشت و گذار	N m/Arms	4.49	7.13	8.89	10.65	14.17	5.3	8.42	10.5	12.58	16.74	6.53	10.37	12.93	15.49	20.61
	مقاومت فاز	اوم ((20 درجه سانتیگراد)	0.13					0.2					0.074
	حثیت فاز	mH	0.36					0.4					0.3
	EMF عقب	Vrms/krpm	10.5					12.57					15
رمزگذاری کننده مطلق	نوع رمزگذاری کننده		کدگر مطلق
	رزولوشن (یک چرخش موتور)	کمی	23،24 بیت					۲۳ بیت
	موتور شمارنده چند دور	کمی	16
دقت موقعیت یک جهت		arc sec	≤70	≤60	≤60	≤50	≤50	≤ 65	≤60	≤55	≤45	≤45	≤60	≤60	≤50	≤45	≤45
تکرار پذیری دقت موقعیت		arc sec	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
سفتی که باعث سرنگونی می شود		x104 N·m /rad	38					95					175
سفتی پیچ و تاب		x104 N·m /rad	3.4	4.6				3.4	9.9				14	18.6
لحظه ی بی وقفه	بدون ترمز	در kg*m2	2.3*10^-4					8.03*10^-4					1.72*10^-3
ماسا	بدون ترمز	کیلوگرم	3.7					6.68					12.2
تعداد قطب های موتور		قطب	16
شرایط محیطی			دمای کار: 0~40°C دمای نگهداری: -20~60°C رطوبت عملیاتی/رطوبت ذخیره سازی: 20~80%RH (بدون تهویه) مقاومت لرزش: 24.5m/s2 (فریکونسی: 10~400Hz) هیچ گرد و غبار یا پودر فلزی ، گازهای خوردنی ، گازهای قابل اشتعال ، مه نفت و سایر استفاده های داخلی ، از نور مستقیم خورشید اجتناب کنید زیر ارتفاع 1000 متر
عایق موتور			مقاومت عایق: بیش از 100MΩ ((DC500V)
			قدرت دی الکتریک: AC1500V/ 1 دقیقه
			کلاس عایق بندی: F
میزان حفاظت			نوع کاملاً بسته و خود خنک کننده (IP65)
