محل منبع:
جیانگسو، چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
خروجی جانبی محرک های چرخشی فلنج دار سری HASF
ویدیو

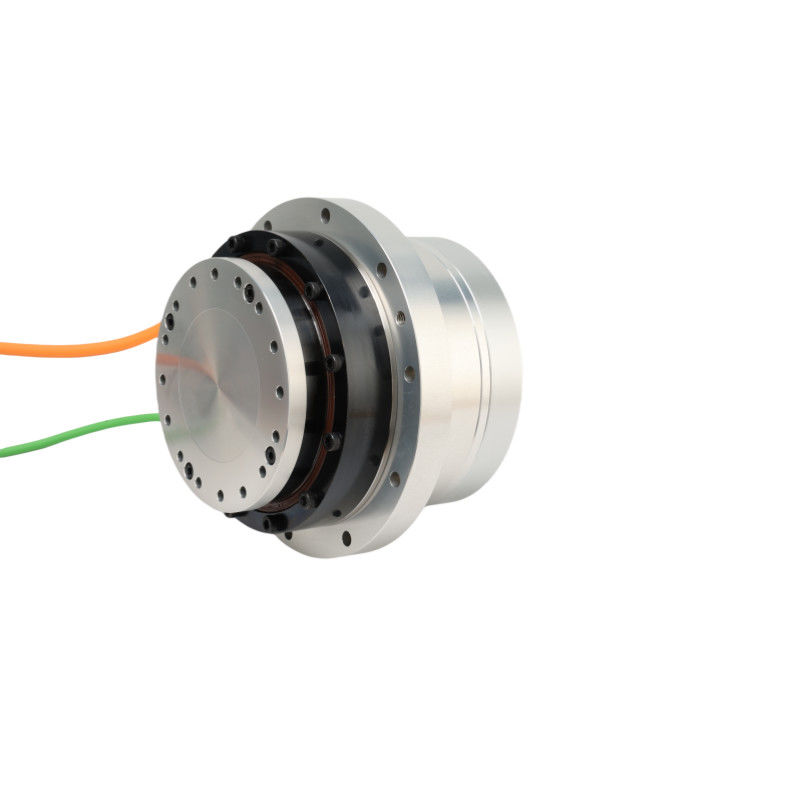

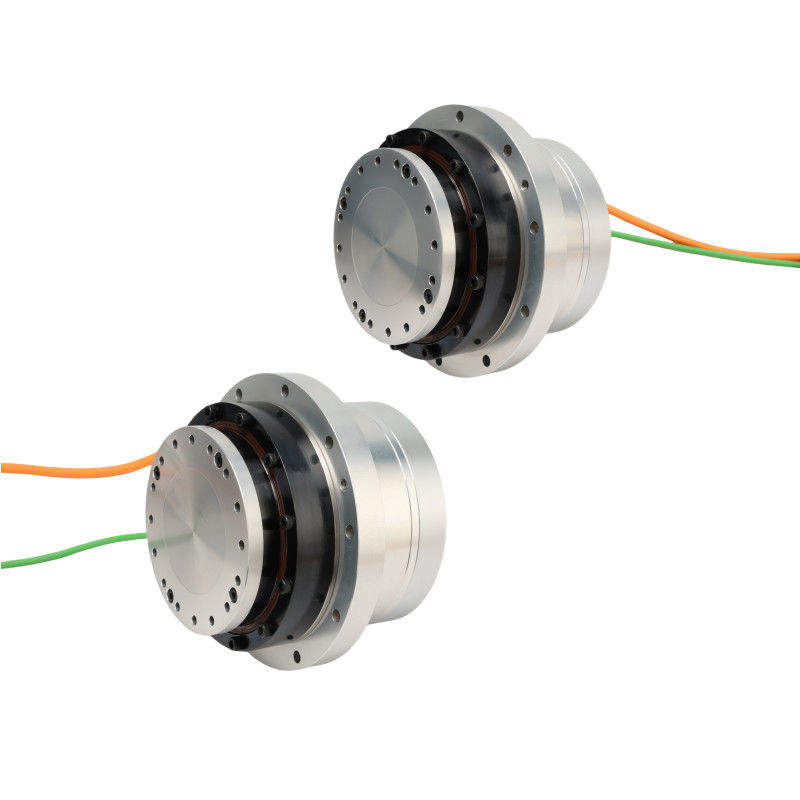

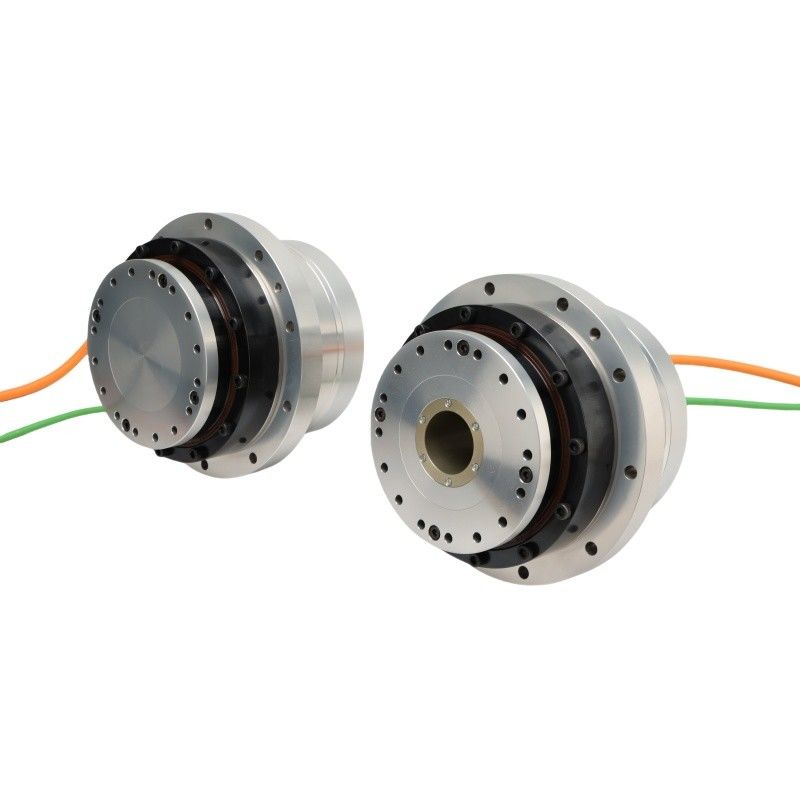

محرک های چرخشی فلجدار مدل 20 HASF
محرک های چرخشی دستگاه های مکانیکی طراحی شده برای تولید حرکت چرخشی یا گشتاور در مورد یک محور مرکزی هستند. آنها به طور گسترده ای در صنایع مختلف، خودرو، هوافضا،و سایر کاربردهایی که نیاز به حرکت چرخش کنترل شده دارند.
اتوماسیون صنعتی
1. بازوهای رباتیک: محرک های چرخشی اجزای جدایی ناپذیر بازوهای رباتیک و دستکاری هایی هستند که در خطوط مونتاژ، عملیات انتخاب و قرار دادن و سایر وظایف خودکار استفاده می شوند.
2- کانویرها و دستکاری مواد: کنویرها حرکات چرخشی در سیستم های کانویر، مکانیسم های مرتب سازی و تجهیزات دستکاری مواد را کنترل می کنند.
3ماشین آلات بسته بندی: اکتورها حرکات چرخشی را در ماشین های بسته بندی برای وظایف مانند مهر و موم، برچسب گذاری و پر کردن آسان می کنند.
صنعت خودرو
1سیستم های هدایت: محرک های چرخشی الکتریکی و هیدرولیکی در سیستم های هدایت الکتریکی (EPS) و سیستم های هدایت هیدرولیکی (HPS) برای کمک به کنترل هدایت استفاده می شوند.
2کنترل گاز: اکتورها برای کنترل موقعیت دریچه گاز در موتورهای مدرن استفاده می شوند و کنترل دقیق سرعت موتور و قدرت تولید را تضمین می کنند.
3سیستم های انتقال:محرک های چرخشی در گیرنده های دستی خودکار (AMT) و گیرنده های دو کلاچ (DCT) برای تسهیل تغییر دنده استفاده می شوند.
انرژی و خدمات عمومی:
1. چالشی دریچه: چالشی های چرخشی دریچه ها را در خط لوله ها، صنایع فرآوری و خدمات عمومی برای تنظیم نرخ جریان، فشار و جهت مایع کنترل می کنند.
2انرژی تجدید پذیر: اکتورها در سیستم های ردیابی خورشیدی برای جهت دهی پنل های خورشیدی به سمت خورشید برای جذب انرژی بهینه استفاده می شوند.
مراقبت های پزشکی:
1تجهیزات تشخیصی: اکتورهای چرخان در دستگاه های پزشکی مانند اسکنرهای سی تی و دستگاه های ام آر آی برای موقعیت دقیق و حرکت اجزای تصویربرداری استفاده می شوند.
2روباتیک جراحی: اکتورها باعث می شوند که حرکات دقیق و کنترل در سیستم های روباتیک جراحی، افزایش دقت جراحی و حداقل روش های تهاجمی باشد.
| سری HAS | 20 | ||||||
| نسبت کاهش | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | حداکثر گشتاور | شماره | 69 | 91 | 102 | 108 | 113 |
| چرخش نامی | شماره | 30 | 48 | 58 | 61 | 61 | |
| حداکثر سرعت | rpm | 98 | 62 | 50 | 41 | 31 | |
| سرعت نامی | rpm | 51 | 32 | 26 | 21 | 16 | |
| حداکثر جریان | سلاح | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| جریان نامی | سلاح | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| ثابت گشت و گذار | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| مقاومت فاز | اوم ((20 درجه سانتیگراد) | 6.2 | |||||
| حثیت فاز | mH | 7.7 | |||||
| EMF عقب | Vrms/krpm | 25 | |||||
| 48VDC | حداکثر گشتاور | شماره | 69 | 91 | 102 | 108 | 113 |
| چرخش نامی | شماره | 39 | 58 | 61 | 61 | 61 | |
| حداکثر سرعت | rpm | 86 | 54 | 44 | 36 | 27 | |
| سرعت نامی | rpm | 51 | 32 | 26 | 21 | 16 | |
| حداکثر جریان | سلاح | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| جریان نامی | سلاح | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| ثابت گشت و گذار | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| مقاومت فاز | اوم ((20 درجه سانتیگراد) | 0.4 | |||||
| حثیت فاز | mH | 0.9 | |||||
| EMF عقب | Vrms/krpm | 7.7 | |||||
| رمزگذاری کننده مطلق | نوع رمزگذاری کننده | کدگر مطلق | |||||
| رزولوشن (یک چرخش موتور) | کمی | 23،24 بیت | |||||
| موتور شمارنده چند دور | کمی | 16 | |||||
| دقت موقعیت یک جهت | arc sec | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| تکرار پذیری دقت موقعیت | arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| سفتی که باعث سرنگونی می شود | x104N·m /rad | 24 | |||||
| سفتی پیچ و تاب | x104N·m /rad | 1.8 | 2.3 | ||||
| لحظه ی بی وقفه | بدون ترمز | وزن2 | 8.8*10^-5 | ||||
| با ترمز | وزن2 | 9.17*10^-5 | |||||
| ماسا | بدون ترمز | کیلوگرم | 2.4 | ||||
| با ترمز | کیلوگرم | 2.96 | |||||
| تعداد قطب های موتور | قطب | 16 | |||||
| شرایط محیطی | دمای کار: 0~40°C دمای نگهداری: -20~60°C رطوبت عملیاتی/رطوبت ذخیره سازی: 20~80%RH (بدون تهویه) مقاومت لرزش: 24.5m/s2 (فریکونسی: 10~400Hz) هیچ گرد و غبار یا پودر فلزی ، گازهای خوردنی ، گازهای قابل اشتعال ، مه نفت و سایر استفاده های داخلی ، از نور مستقیم خورشید اجتناب کنید زیر ارتفاع 1000 متر |
||||||
| عایق موتور | مقاومت عایق: بیش از 100MΩ ((DC500V) | ||||||
| قدرت دی الکتریک: AC1500V/ 1 دقیقه | |||||||
| کلاس عایق بندی: F | |||||||
| میزان حفاظت | نوع کاملاً بسته و خود خنک کننده (IP65) | ||||||
