محل منبع:
جیانگسو، چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:

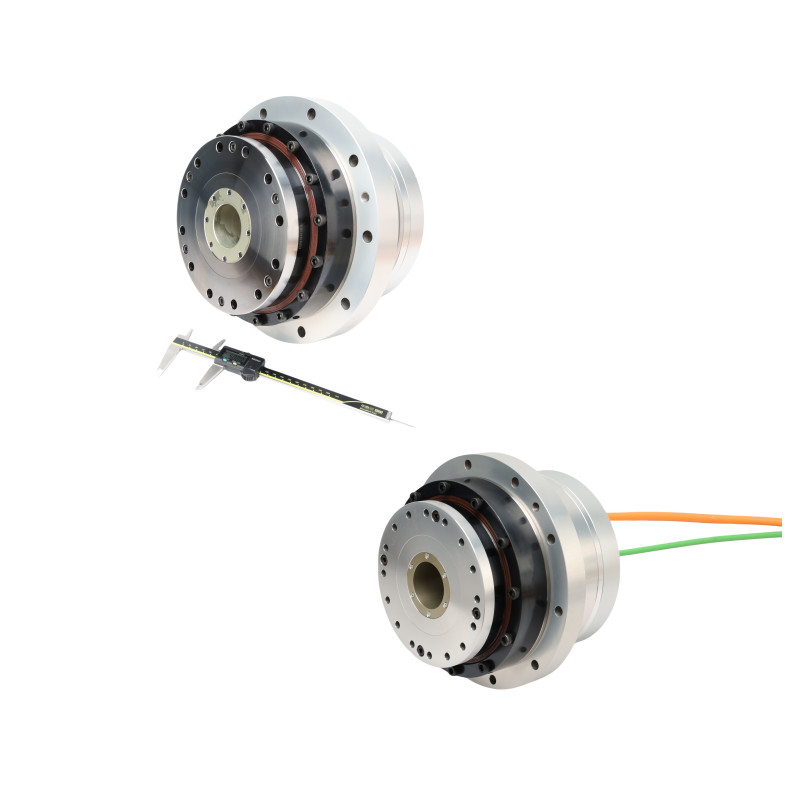

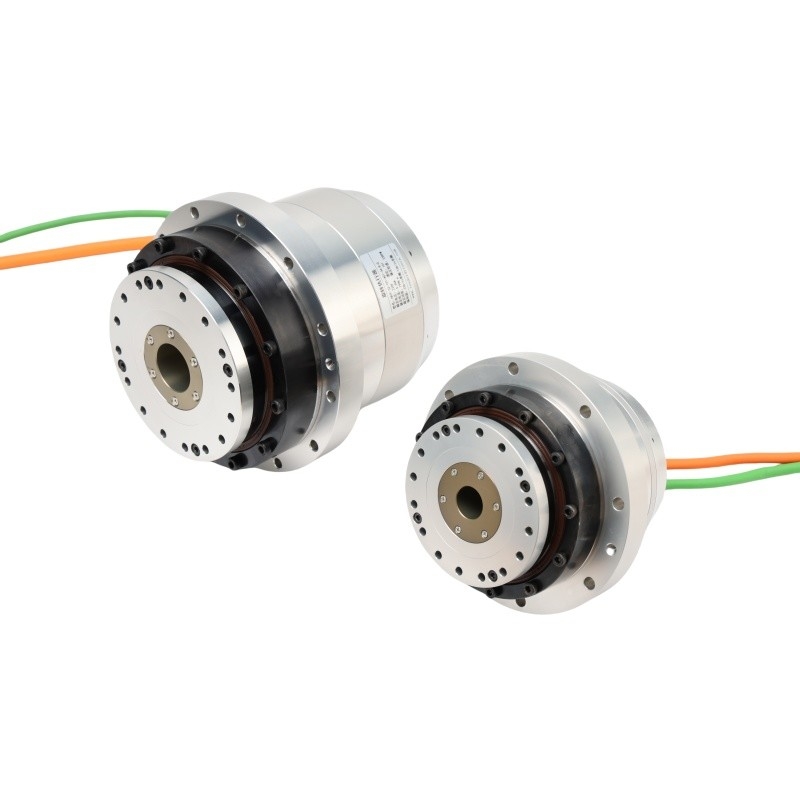

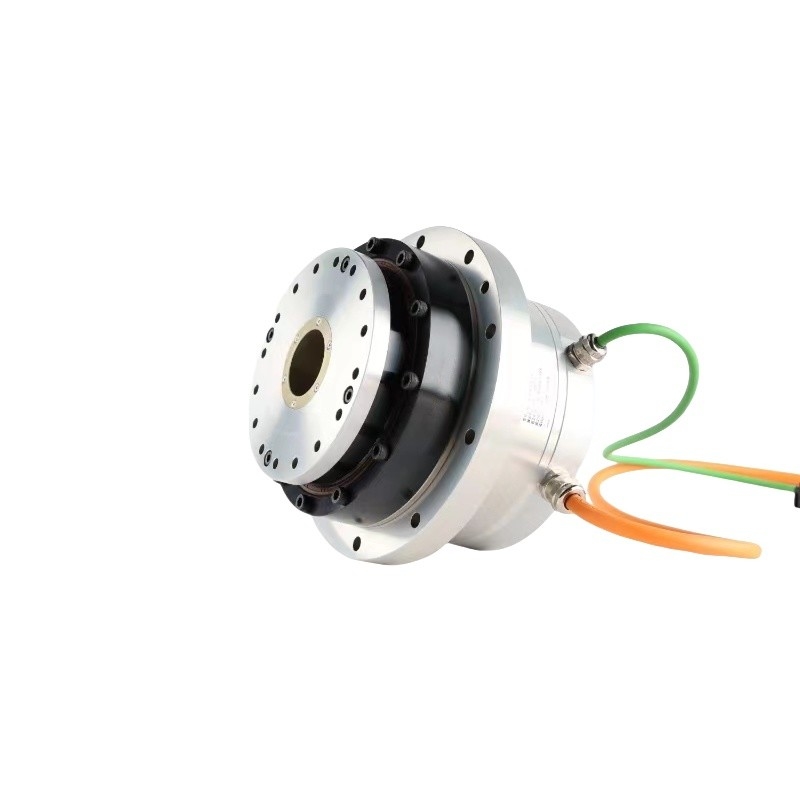

سری HATF با خروجی جانبی
ویدیو
توضیحات محصول
محرک های چرخش نقش مهمی در امکان حرکت چرخش دقیق و کنترل شده در طیف گسترده ای از صنایع دارند، که به کارایی، قابلیت اطمینان،و عملکرد در برنامه های کاربردی مختلف.
یک محرک چرخشی یک سیلندر پنوماتیک است که برای فراهم کردن یک حرکت چرخش یا زاویه ای استفاده می شود و اجازه می دهد تا یک ضربه در یک حرکت نوسان از طریق یک زاویه تعریف شده انجام شود.آنها با دوام هستند و یک نیروی نسبتا بالا (torque) برای اندازهمحرک های چرخشی طراحی را ساده می کنند و می توانند مشکلات نگهداری را کاهش دهند.
ملاحظات انتخاب:
چرخش و سرعت:مطابقت دادن مدارک خروجی و سرعت محرک با برنامه.
گزینه های کنترل:نوع کنترل (دستی، پنوماتیک، هیدرولیک، الکتریکی) مورد نیاز برای کاربرد خاص را در نظر بگیرید.
اندازه و نصب:اطمینان از سازگاری با محدودیت های فضایی و الزامات نصب
ورق مشخصات
| سری HAT | 20 | ||||||
| نسبت کاهش | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | حداکثر گشتاور | شماره | 69 | 91 | 102 | 108 | 113 |
| چرخش نامی | شماره | 30 | 48 | 58 | 61 | 61 | |
| حداکثر سرعت | rpm | 98 | 62 | 50 | 41 | 31 | |
| سرعت نامی | rpm | 51 | 32 | 26 | 21 | 16 | |
| حداکثر جریان | سلاح | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| جریان نامی | سلاح | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| ثابت گشت و گذار | N m/Arms | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| مقاومت فاز | اوم ((20 درجه سانتیگراد) | 6.2 | |||||
| حثیت فاز | mH | 7.7 | |||||
| EMF عقب | Vrms/krpm | 25 | |||||
| 48VDC | حداکثر گشتاور | شماره | 69 | 91 | 102 | 108 | 113 |
| چرخش نامی | شماره | 39 | 58 | 61 | 61 | 61 | |
| حداکثر سرعت | rpm | 86 | 54 | 44 | 36 | 27 | |
| سرعت نامی | rpm | 51 | 32 | 26 | 21 | 16 | |
| حداکثر جریان | سلاح | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| جریان نامی | سلاح | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| ثابت گشت و گذار | N m/Arms | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| مقاومت فاز | اوم ((20 درجه سانتیگراد) | 0.4 | |||||
| حثیت فاز | mH | 0.9 | |||||
| EMF عقب | Vrms/krpm | 7.7 | |||||
| رمزگذاری کننده مطلق | نوع رمزگذاری کننده | کدگر مطلق | |||||
| رزولوشن (یک چرخش موتور) | کمی | 23،24 بیت | |||||
| موتور شمارنده چند دور | کمی | 16 | |||||
| دقت موقعیت یک جهت | arc sec | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| تکرار پذیری دقت موقعیت | arc sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| سفتی که باعث سرنگونی می شود | x104N·m /rad | 24 | |||||
| سفتی پیچ و تاب | x104N·m /rad | 1.8 | 2.3 | ||||
| لحظه ی بی وقفه | بدون ترمز | وزن2 | 8.8*10^-5 | ||||
| با ترمز | وزن2 | 9.17*10^-5 | |||||
| ماسا | بدون ترمز | کیلوگرم | 2.4 | ||||
| با ترمز | کیلوگرم | 2.96 | |||||
| تعداد قطب های موتور | قطب | 16 | |||||
| شرایط محیطی | دمای کار: 0~40°C دمای نگهداری: -20~60°C رطوبت عملیاتی/رطوبت ذخیره سازی: 20~80%RH (بدون تهویه) مقاومت لرزش: 24.5m/s2 (فریکونسی: 10~400Hz) هیچ گرد و غبار یا پودر فلزی ، گاز های خوردنی ، گاز های قابل اشتعال ، مه نفت و سایر استفاده های داخلی ، از نور مستقیم خورشید اجتناب کنید زیر ارتفاع 1000 متر |
||||||
| عایق موتور | مقاومت عایق: بیش از 100MΩ ((DC500V) | ||||||
| قدرت دی الکتریک: AC1500V/ 1 دقیقه | |||||||
| کلاس عایق بندی: F | |||||||
| میزان حفاظت | نوع کاملاً بسته و خود خنک کننده (IP65) | ||||||
