محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
LHT-20-XX-U-IV
باکس دنده ی هارمونیک کامل و با دقت
توضیحات محصول
دنده موج کششی از انعطاف پذیری فلز استفاده می کند. دنده های کاهش دهنده هارمونیک دارای سه جزء اساسی هستند: یک ژنراتور موج ، یک spline انعطاف پذیر و یک spline دایره ای.
نسخه های پیچیده تر دارای یک جزء چهارم هستند که به طور معمول برای کوتاه کردن طول کل یا افزایش کاهش دنده در یک قطر کوچکتر استفاده می شود، اما هنوز هم همان اصول اساسی را دنبال می کنند.
دنده های کاهش دهنده موج تنش مزایای زیادی مانند نسبت کاهش بالا در یک مرحله، صفر واکنش، و دقت بالا را ارائه می دهند که توسط قطعات دنده های معمولی قابل مقایسه نیست.
|
اجزا
1.ژنراتور امواج دستگاه امواج کششی از یک لگن توپ باریک طراحی شده که بر روی یک محور بیضوی نصب شده است، تشکیل شده است. 2.فلیکس اسپلین یک فنجان بالینی نازک است که از فولاد آلیاژ ساخته شده است و دندان های خارجی در انتهای باز فنجان قرار دارد. 3.رشته دایره ای یک حلقه سفت با دندان های داخلی است. هنگامی که دنده جمع می شود، دندان های Flexspline را در امتداد محور اصلی بیضوی مولد موج درگیر می کند. |
جدول پارامترهای نامی
| مدل | نسبت کاهش | چرخش نامی در ورودی 2000r/min | حداکثر گشتاور مجاز در شروع و توقف | حداکثر مقدار مجاز برای تورم متوسط بار | حداکثر چرخش لحظه ای مجاز | حداکثر سرعت چرخش ورودی مجاز ((گرس) | سرعت چرخش ورودی متوسط مجاز ((گرس) | واکنش | وزن | طول عمر طراحی | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | آرک سک | کیلوگرم | ساعت | ||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||

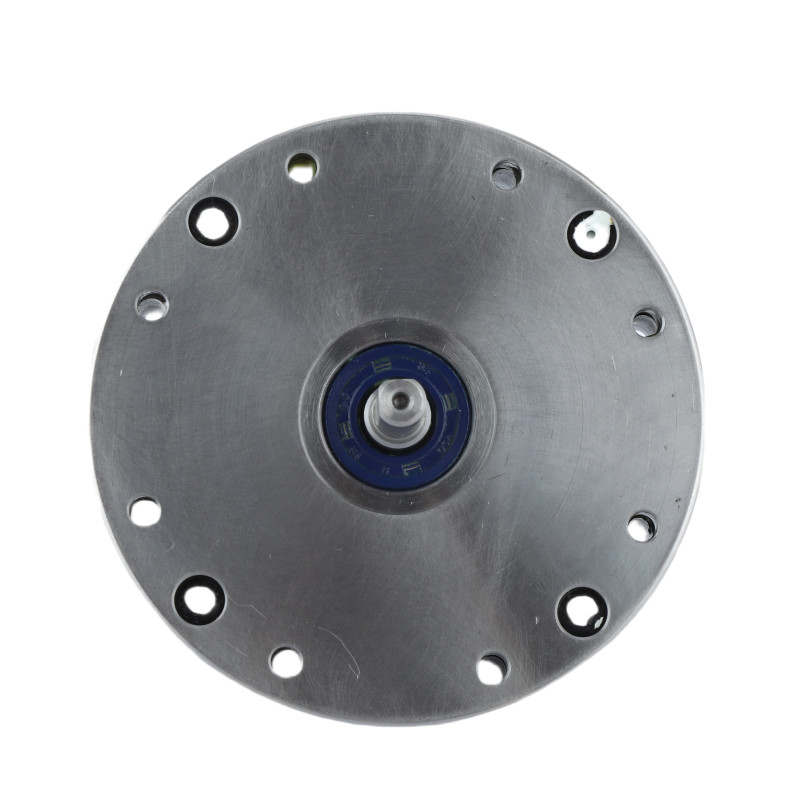

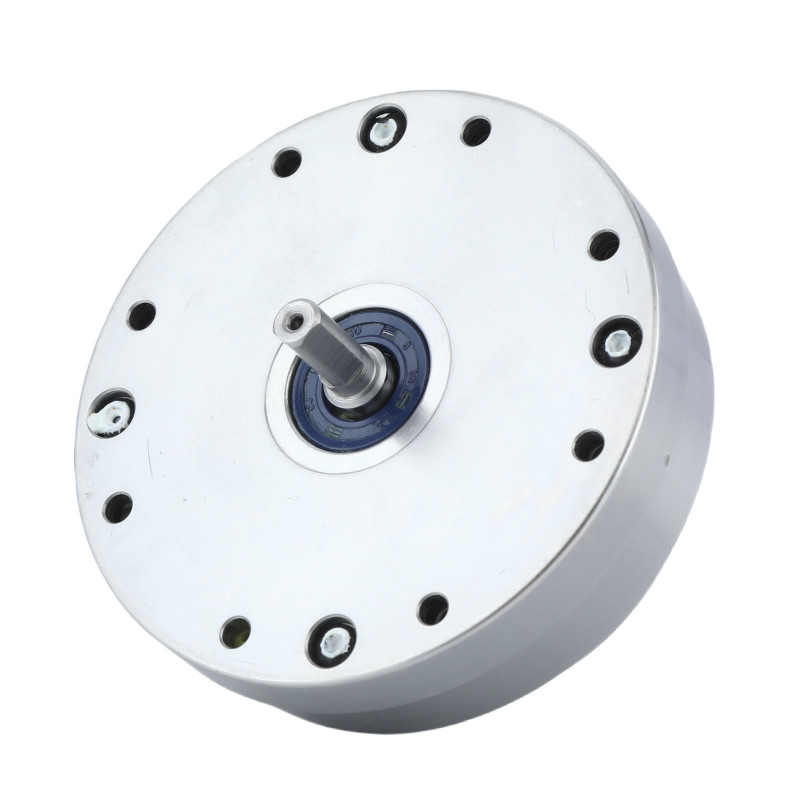

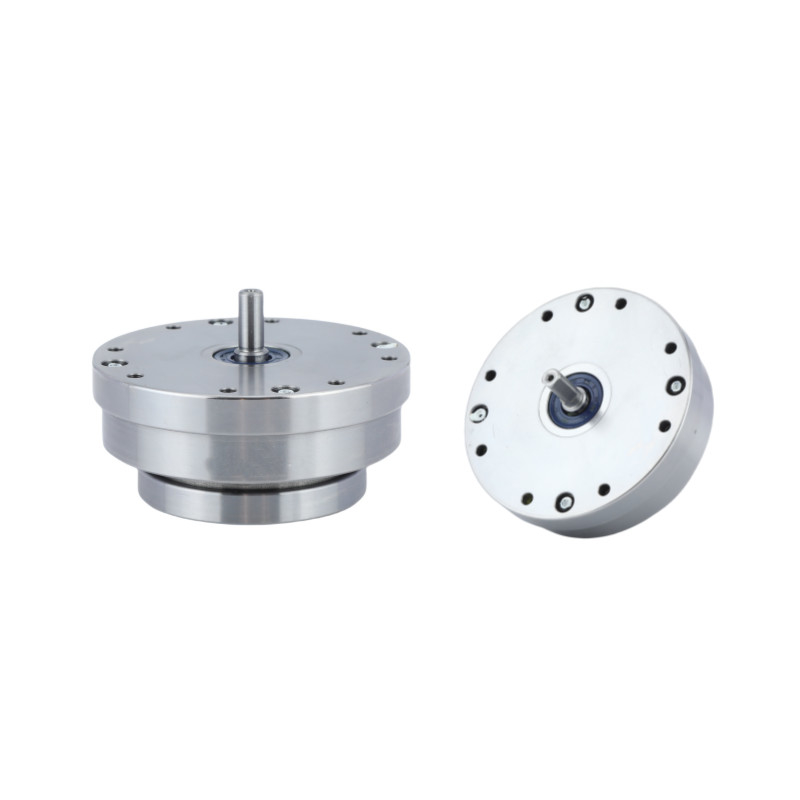

تصاویر دقیق
| ویژگی های اصلی LHT - IV مدل 20 واحدهای دنده هارمونیک | |||
| محصول | مدل 20 هارمونیک درایو | ||
|
اجزا
|
ژنراتور امواج، Flexspline، Spline دایره ای | ||
|
نسبت کاهش
|
50:1، 80:1، 100:1، 120:1، 160:1 | ||
|
واکنش
|
کمتر از 20 ثانیه قوس | ||
|
سرعت ورودی متوسط
|
6500 دور/دقیقه | ||
|
حداکثر سرعت ورودی
|
۳۵۰۰ چرخ/دقیقه | ||
|
زندگی طراحی شده
|
15000 ساعت | ||
|
مدل
|
20 | ||
|
وزن
|
1.29 کيلوگرم | ||
| تضمین | 1 سال | ||
درخواست ها
|
|
|
| ربات های صنعتی | دستگاه های پزشکی | ربات های انسانی |
|
|
|
| ماشین های نوری | هوافضا | سیستم های تولیدی |
