خونه > محصولات > درایو هارمونیک >
فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25

کاهش دهنده موج فشرده سازی با دقت بالا,کاهش دهنده موج کشش,داربست هارمونیک با دقت بالا

strain wave reducer Bearing

High Precision harmonic bearing

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-25-XX-U-IV

با ما تماس بگیرید
درخواست نقل قول

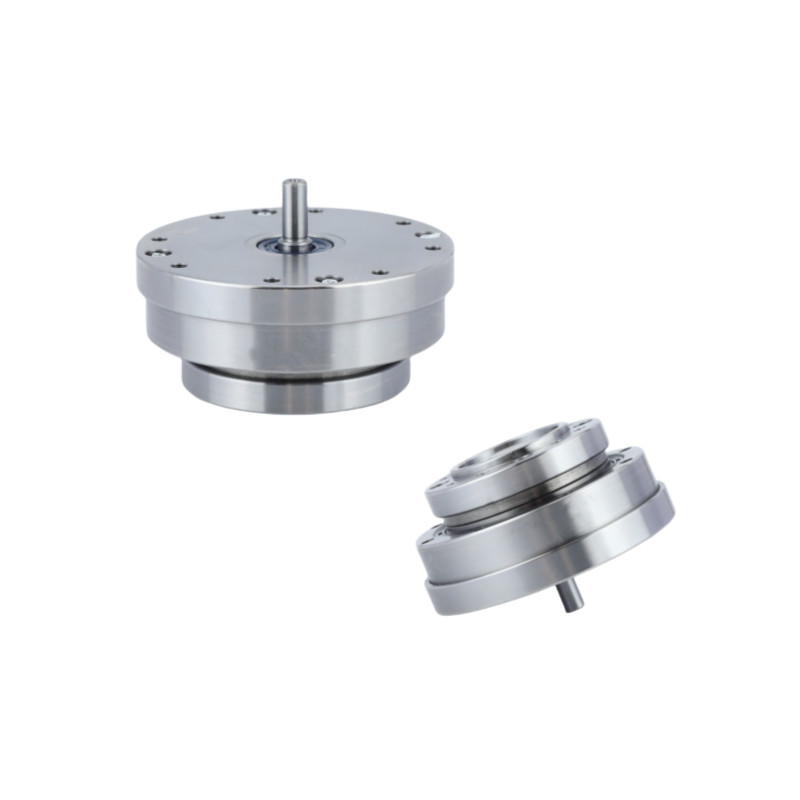

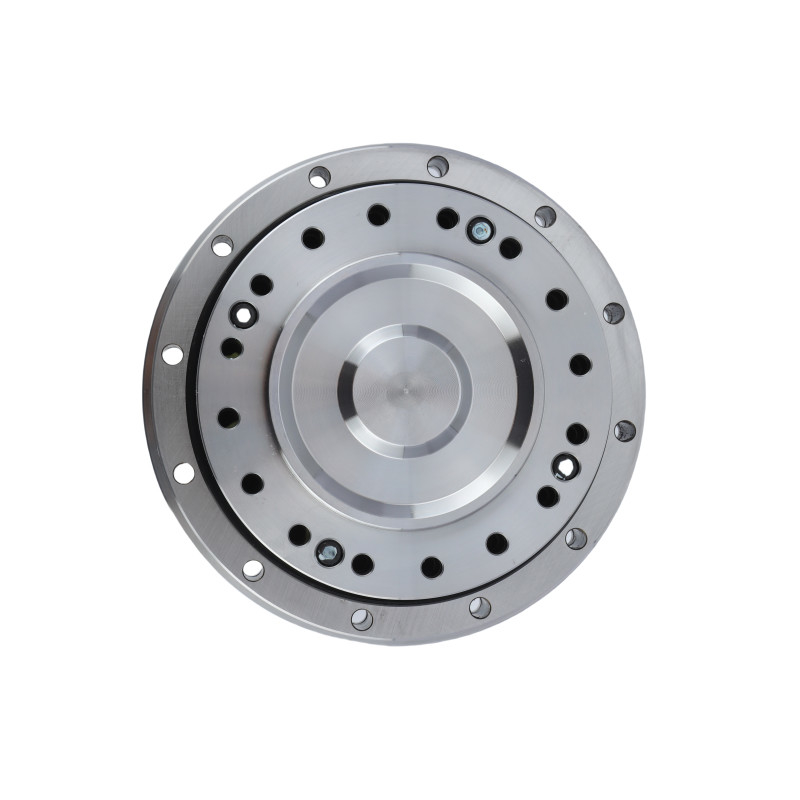

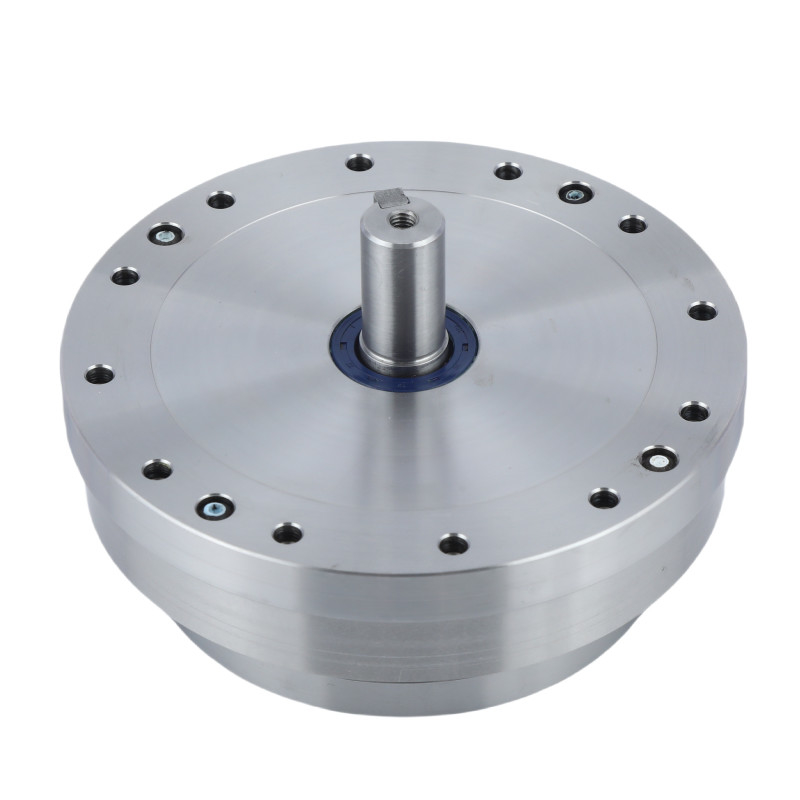

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25
فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25
جزئیات محصول
محصول:
کاهنده هارمونیک مدل 25
اجزا:
مولد موج، Flexspline، Spline دایره ای
نرخ کاهش:
50:1، 80:1، 100:1، 120:1
عکس العمل:
≤20 Arc Sec
حداکثر سرعت ورودی:
5600 دور در دقیقه
میانگین سرعت ورودی:
3500 دور در دقیقه
زندگی طراحی:
15000 ساعت
وزن:
1.99 کیلوگرم
درخواست:
تجهیزات پزشکی، ماشین های پردازش، ربات ها، سیستم های تولید نیمه هادی
تضمین:
1 سال
ویژگی ها:
فشردگی و وزن سبک، ضریب دنده بالا، عکس العمل صفر
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 مجموعه
قیمت
To Be Negotiated
جزئیات بسته بندی
جعبه کارتن
زمان تحویل
3-4 هفته
شرایط پرداخت
T/T
قابلیت ارائه
20000 مجموعه در ماه
محصولات مرتبط
قیمت خوب وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد آنلاین

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار
قیمت خوب واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units آنلاین

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار
قیمت خوب نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک آنلاین

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار
قیمت خوب طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده آنلاین

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
حالا تماس بگیرید
توضیحات محصول

دقيقي بالا مدل 25 دنده هاي هارمونيکي مهر و موم شده

توضیحات محصول

کاهش دهنده های هارمونیک در مورد کنترل حرکت و انتقال قدرت مکانیکی در کلاس خودشان هستند.

دنده های کاهش دهنده موج تنش مزایای زیادی مانند نسبت کاهش بالا در یک مرحله، صفر واکنش، و دقت بالا را ارائه می دهند که توسط قطعات دنده های معمولی قابل مقایسه نیست.

دنده موج کششی از انعطاف پذیری فلز استفاده می کند. دنده های کاهش دهنده هارمونیک دارای سه جزء اساسی هستند: یک ژنراتور موج ، یک spline انعطاف پذیر و یک spline دایره ای.

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 0فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 1فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 2فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 3

جدول پارامترهای نامی

مدل نسبت کاهش چرخش نامی در ورودی 2000r/min حداکثر گشتاور مجاز در شروع و توقف حداکثر مقدار مجاز برای تورم متوسط بار حداکثر چرخش لحظه ای مجاز حداکثر سرعت چرخش ورودی مجاز ((گرس) سرعت چرخش ورودی متوسط مجاز ((گرس) واکنش وزن طول عمر طراحی
Nm kgfm Nm kgfm Nm kgfm Nm kgfm r/min r/min آرک سک کیلوگرم ساعت
25 50 51 5.2 127 13 72 7.3 242 25 5600 3500 ≤20 1.99 10000
80 82 8.4 178 18 113 12 332 34 15000
100 87 8.9 204 21 140 14 369 38 15000
120 87 8.9 217 22 140 14 395 40 15000

نقشه ها

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 4

 تصاویر دقیق

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 5

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 6

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 7

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 8

ویژگی های اصلی LHT - IV مدل 25 واحدهای دنده هارمونیک
محصول مدل 25 هارمونیک درایو
اجزا
 ژنراتور امواج، Flexspline، Spline دایره ای
نسبت کاهش
 50:1، 80:1، 100:1، 120:1
واکنش
 کمتر از 20 ثانیه قوس
سرعت ورودی متوسط
 5600 دور/دقیقه
حداکثر سرعت ورودی
 ۳۵۰۰ چرخ/دقیقه
زندگی طراحی شده
 15000 ساعت
مدل
 25
وزن
 1.99 کيلوگرم
تضمین 1 سال

درخواست ها

فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 9   فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 10   فشرده سازی موج با دقت بالا چرخ دارهای هارمونیک مدل 25 11
ربات های صنعتی هوافضا ماشین آلات CNC
