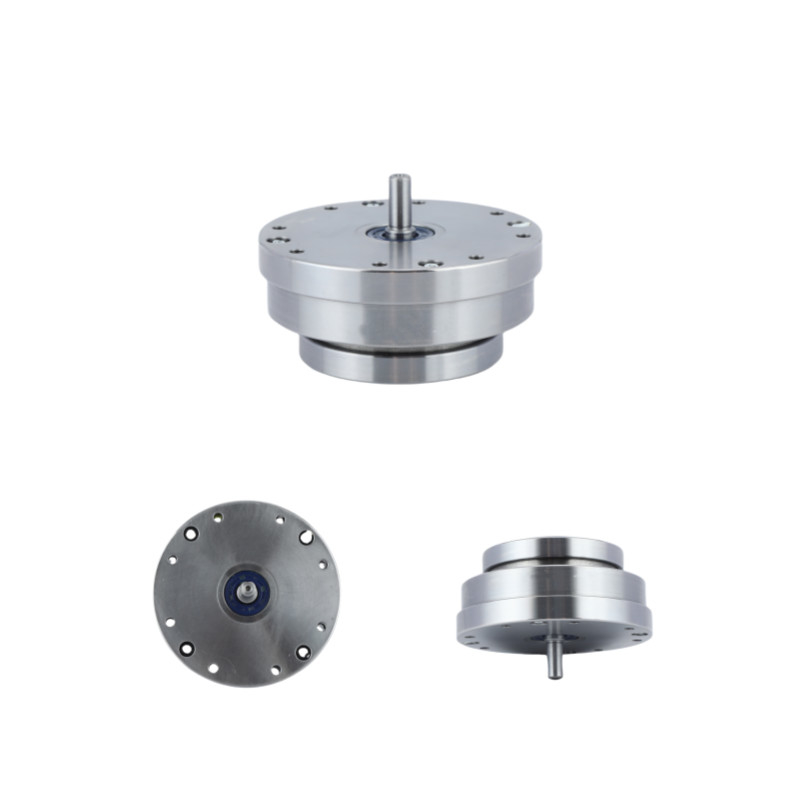

Name: مدل ۴۰، گیرنده امواج فشرده سازی هارمونیک مهر شده، سری LHT-IV
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-IV
Availability: InStock

خونه > محصولات > درایو هارمونیک >

مدل ۴۰، گیرنده امواج فشرده سازی هارمونیک مهر شده، سری LHT-IV

ژنراتور امواج فشرده شده,ژنراتور موج کششی سری LHT-IV,چرخ های موج هارمونیک

LHT-IV Series strain wave generator

Harmonic wave gears

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LHT-40-XX-U-IV

با ما تماس بگیرید

درخواست نقل قول

مدل ۴۰، گیرنده امواج فشرده سازی هارمونیک مهر شده، سری LHT-IV

جزئیات محصول

محصول:

چرخ دنده هارمونیک کاهنده مدل 40

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

حداکثر سرعت ورودی:

4000 R/MIN

میانگین سرعت ورودی:

3000 دور در دقیقه

زندگی طراحی:

15000 ساعت

وزن:

7 کیلوگرم

درخواست:

ربات های انسان نما، ماشین های تولید مدار چاپی، ربات ها، تجهیزات پزشکی

ویژگی ها:

نسبت دنده بالا، عکس العمل صفر، دقت بالا

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دنده اوج مدل 40 گیربکس هارمونیک محرک مهر شده

توضیحات محصول

کاهش دهنده های هارمونیک در مورد کنترل حرکت و انتقال قدرت مکانیکی در کلاس خودشان هستند.

دنده های کاهش دهنده موج تنش مزایای زیادی مانند نسبت کاهش بالا در یک مرحله، صفر واکنش، و دقت بالا را ارائه می دهند که توسط قطعات دنده های معمولی قابل مقایسه نیست.

دنده موج کششی از انعطاف پذیری فلز استفاده می کند. دنده های کاهش دهنده هارمونیک دارای سه جزء اساسی هستند: یک ژنراتور موج ، یک spline انعطاف پذیر و یک spline دایره ای.

این ساختار سه عنصر ساده همراه با اصل کار منحصر به فرد باعث می شود نسبت کاهش بسیار بالا در یک بسته بسیار جمع و جور و سبک باشد.اندازه و وزن ابزار با نسبت کاهش تغییر نمی کندویژگی های عملکرد بالا از این تکنولوژی گیربکس از جملهصفر واکنش منفی، چرخش بزرگ، اندازه فشرده، دقت موقعیت عالی و تکرار پذیری همه نتیجه مستقیم اصل کار منحصر به فرد هستند.

نحوه کار

فلکس اسپلین کمی کوچکتر از قطر است و دو دندان کمتر از اسپلین دایره ای دارد.شکل بیضوی مولد موج باعث می شود دندان های Flexspline به درگیر کردن دایره ای Spline در دو مناطق مخالف در سراسر محور اصلی بیضویبرای هر 180 درجه چرخش جهت ساعت مولد موج دندان های Flexspline در جهت مخالف ساعت با یک دندان نسبت به دایره ای حرکت می کنند.هر چرخش کامل در جهت ساعت مولد موج منجر به حرکت Flexspline در جهت ساعت با دو دندان از موقعیت اصلی خود را نسبت به دایره ای Spline

مدل ۴۰، گیرنده امواج فشرده سازی هارمونیک مهر شده، سری LHT-IV 0

جدول پارامترهای نامی

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز ((گرس)	سرعت چرخش ورودی متوسط مجاز ((گرس)	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

مدل ۴۰، گیرنده امواج فشرده سازی هارمونیک مهر شده، سری LHT-IV 4

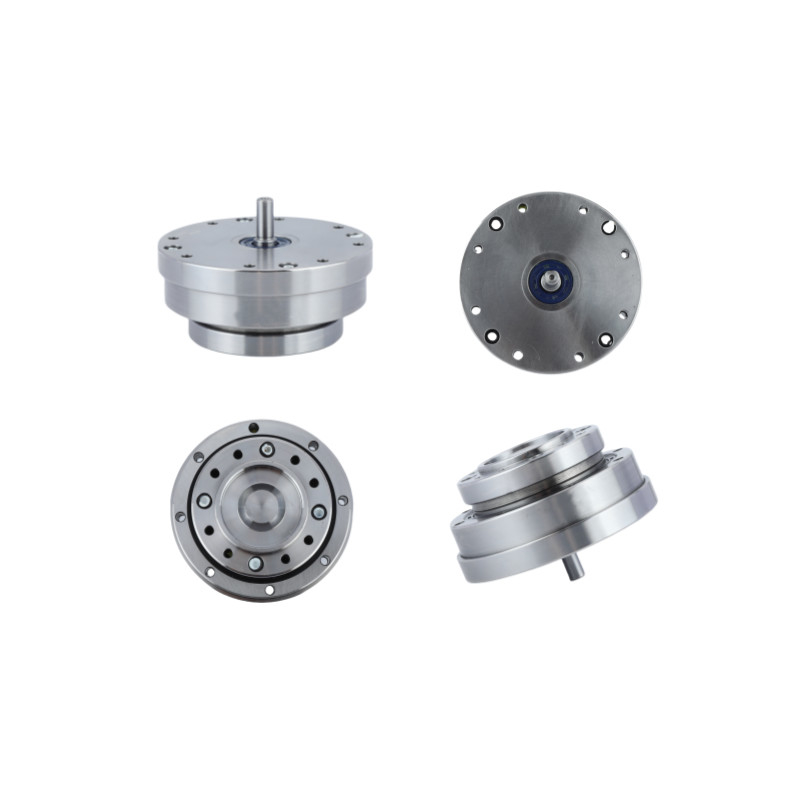

تصاویر دقیق

مدل ۴۰، گیرنده امواج فشرده سازی هارمونیک مهر شده، سری LHT-IV 5

مدل ۴۰، گیرنده امواج فشرده سازی هارمونیک مهر شده، سری LHT-IV 6

مدل ۴۰، گیرنده امواج فشرده سازی هارمونیک مهر شده، سری LHT-IV 7

ویژگی های اصلی LHT - IV مدل 40 واحدهای هارمونیک
محصول	مدل ۴۰ کاهش دهنده موج فشرده سازی
اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
نسبت کاهش	50:1، 80:1، 100:1، 120:1
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۴۰۰۰ دور/دقیقه
حداکثر سرعت ورودی	۳۰۰۰ دور/ دقیقه
زندگی طراحی شده	15000 ساعت
مدل	40
وزن	7 کیلوگرم
تضمین	1 سال
درخواست	ماشین آلات پردازش، سیستم اندازه گیری، تجزیه و تحلیل و آزمایش، روبات ها

درخواست ها


ربات های صنعتی	دستگاه های پزشکی	ربات های انسانی

ماشین های نوری	نیمه هادی	هوافضا
