دستگاه کاهش موج تنش برای رباتیک

جعبه گیربکس محرک هارمونیک کاهش بالا,جعبه گیربکس هارمونیک موجی فشار,کاهش دهنده موج فشرده سازی هارمونیک

Strain Wave harmonic drive gear box

Harmonic strain wave reducer

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LSN-14-XX-U-II

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

مدل:

محصول:

کاهنده موج کرنش مدل 14

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

گشتاور نامی در ورودی 2000r/min:

5.4 تا 7.8 Nm

حداکثر گشتاور در شروع و توقف:

18 تا 28 Nm

میانگین سرعت ورودی:

3500 دور در دقیقه

زندگی طراحی:

15000 ساعت

ویژگی ها:

ظرفیت گشتاور بالا، دقت بالا و واکنش کم

وزن:

0.39 کیلوگرم

درخواست:

صنعت انرژی های نو، رباتیک، هوافضا، ماشین آلات CNC

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

نسبت های کاهش بالا دنده های هارمونیک کاهش دهنده موج تنش

سری LSN مجموعه دنده های قطعات محصور شده با گشتاور بالا است که با یک محموله و فلنج خروجی قطعات قطعات متقاطع دقیق ترکیب شده است. این یک راه حل بسیار جمع و جور، قوی و آسان برای استفاده است.سری LSN II در 5 اندازه با نسبت 50 در دسترس است1 تا 160:1. اگر برنامه شما نیاز به گشتاور بالا ندارد ، سر چرخ دنده سری LSN یک سر چرخ دنده جایگزین عالی است. همچنین یک نسخه سبک وزن نیز وجود دارد.

ویژگی های کلیدی

واکنش صفر
تورک اوج در شروع و توقف: 18Nm تا 28Nm
دقت <1 arc-min
نسبت کاهش 50:1 تا 120:1
سفتی پیچ و تاب بالا
کارایی بالا
کار بدون مشکل
پرتوی خروجی رولر متقاطع قوی
فلنج خروجی برای نصب مستقیم بار

مشخصات

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز	میانگین سرعت چرخش ورودی مجاز	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		روغن	روغن	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

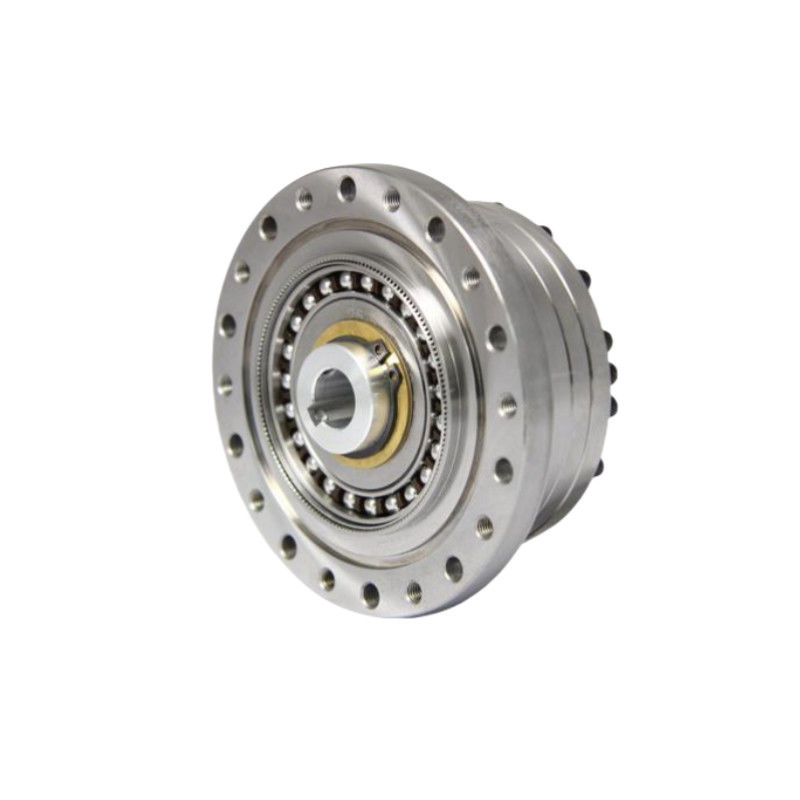

دستگاه کاهش موج تنش برای رباتیک 1

تصاویر دقیق

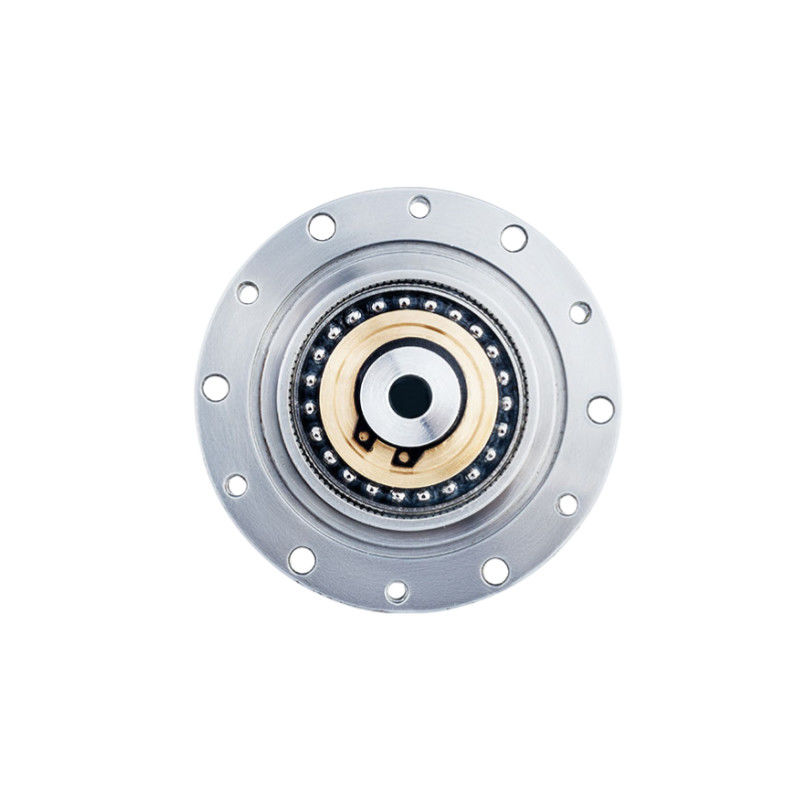

دستگاه کاهش موج تنش برای رباتیک 2

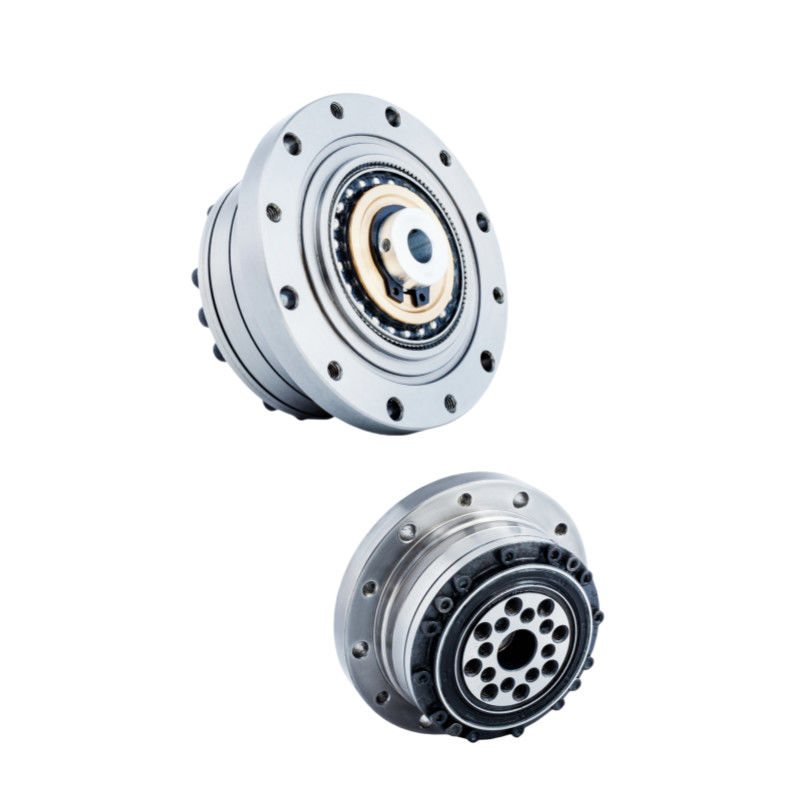

دستگاه کاهش موج تنش برای رباتیک 3

دستگاه کاهش موج تنش برای رباتیک 4

	ویژگی های اصلی LSN - II مدل 14 واحدهای هارمونیک
	محصول	مدل 14 هارمونیک درایو
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
	حداکثر سرعت ورودی	8500 دور/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	14
	وزن	0.39 کیلوگرم
	تضمین	1 سال

درخواست ها


ربات های صنعتی	دستگاه های پزشکی	ربات های انسانی

ماشین های نوری	هوافضا	سیستم های تولیدی
