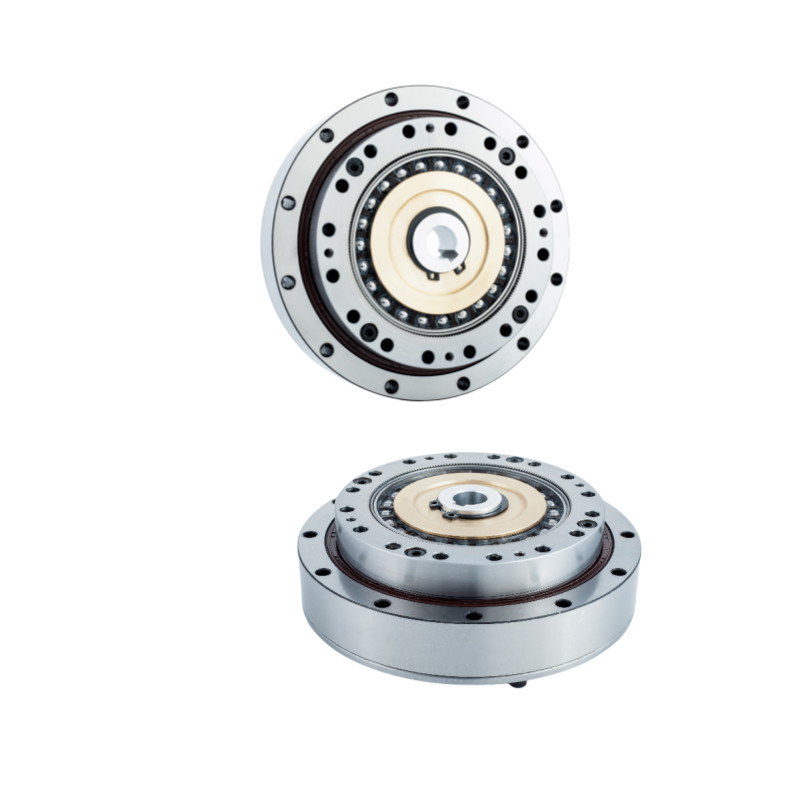

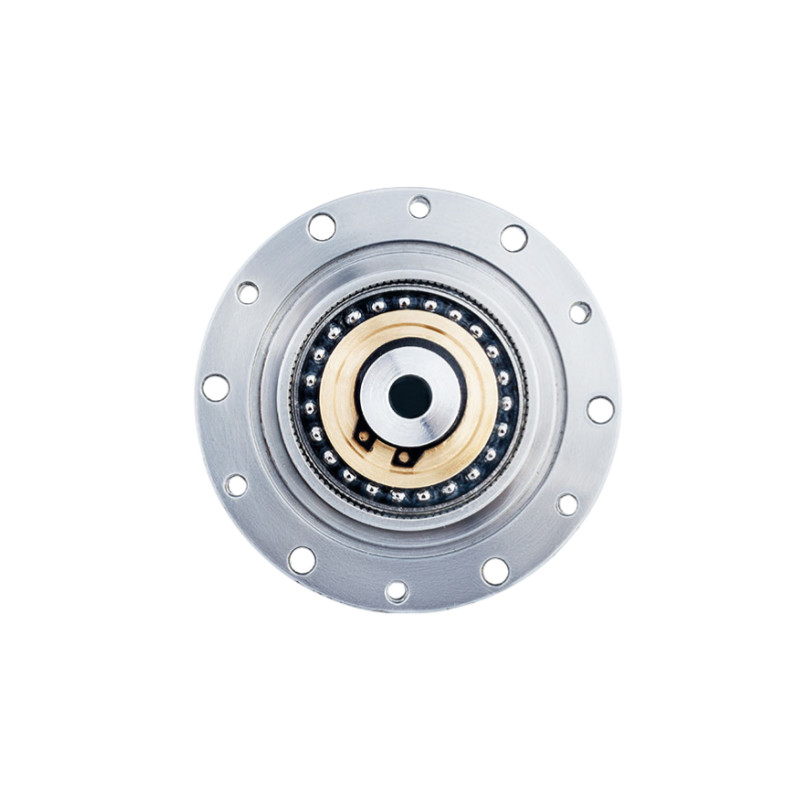

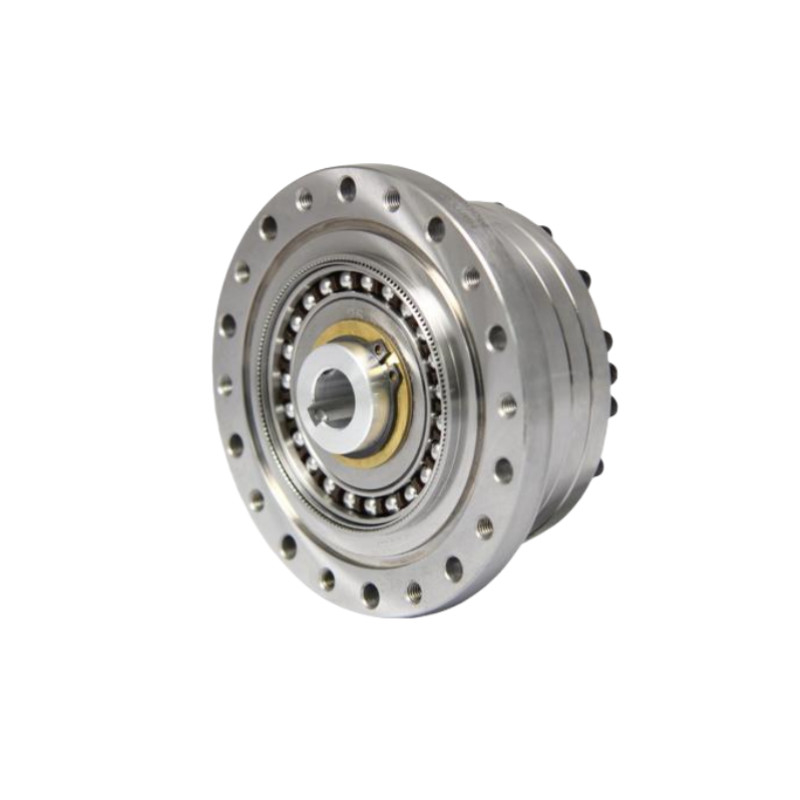

حامل خروجی رولر متقاطع مدل 17

تجهیزات کششی محکم,دستگاه کشش مدل 17,دنده های موج قوی

Model 17 strain gear

Robust wave gears

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LSN-17-XX-U-II

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

چرخ دنده های کاهنده موج کرنش مدل 17

اجزا:

مولد موج، Flexspline، Spline دایره ای

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

گشتاور نامی در ورودی 2000r/min:

16 نیوتن متر تا 24 نیوتن متر

حداکثر گشتاور در شروع و توقف:

34 تا 54 نیوتن متر

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

7300 دور در دقیقه

زندگی طراحی:

15000 ساعت

ویژگی ها:

ظرفیت گشتاور بالا، دقت بالا و واکنش کم

وزن:

0.52 کیلوگرم

درخواست:

صنعت انرژی های نو، رباتیک، تجهیزات ارتباطی

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دنده های هارمونیک با کارایی بالا LSN - II خروجی رولر متقاطع قوی

Name: حامل خروجی رولر متقاطع مدل 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-17-XX-U-II
Availability: InStock

سری LSN مجموعه دنده های قطعات محصور شده با گشتاور بالا است که با یک محموله خروجی و فلنج قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعاتسری LSN II در 5 اندازه با نسبت 50 در دسترس است1 تا 160:1. اگر برنامه شما نیاز به گشتاور بالا ندارد ، سر دنده سری LSN یک سر دنده جایگزین عالی است. همچنین یک نسخه سبک وزن نیز وجود دارد.

سری LSN خط تولید سبک وزن است که برای کاهش وزن خود تجهیزات مکانیکی و تسهیل ساخت سبک وزن روبات های صنعتی طراحی شده است.این امکان سرعت بالاتر و افزایش ظرفیت بار مفید برای روبات های صنعتی را فراهم می کند.

ویژگی های کلیدی

واکنش صفر
تورک اوج در شروع و توقف: 34Nm تا 54Nm
علامت CE
نسبت کاهش 50:1 تا 120:1
سفتی پیچ و تاب بالا
کارایی بالا
طراحی جمع و جور و ساده
پرتوی خروجی رولر متقاطع قوی
فلنج خروجی برای نصب مستقیم بار

مزایا

ساختار سبک وزن از طریق طراحی بهینه شده و استفاده از مواد برتر به دست می آید که منجر به کاهش قابل توجهی در وزن محصول 30٪ می شود.

ساختار استانداردی به شکل فنجان برای چرخ انعطاف پذیر، همراه با لاغرهای متقاطع رول کامل با سفتی بالا.

با استفاده از فرآیند درمان حرارتی CMP خود توسعه یافته، طراحی پروفایل دندان LS اطمینان از آسیاب دقیق با دقت مسیر 1um را تضمین می کند.

طراحی ساختاری فشرده و مختصر، بدون واکنش منفی، اتصال مستقیم موتور و نصب آسان.

ورودی و خروجی هم محوری

دقت موقعیت عالی و قابل تکرار

ورق مشخصات

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز	میانگین سرعت چرخش ورودی مجاز	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		روغن	روغن	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

نقاشی

حامل خروجی رولر متقاطع مدل 17 1

	ویژگی های اصلی LSN - II مدل 17 Harmonic Reudser
	محصول	مدل 17 واحدهای هارمونیک درایو
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
	حداکثر سرعت ورودی	7300 دور/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	17
	وزن	0.52 کيلوگرم
	تضمین	1 سال
