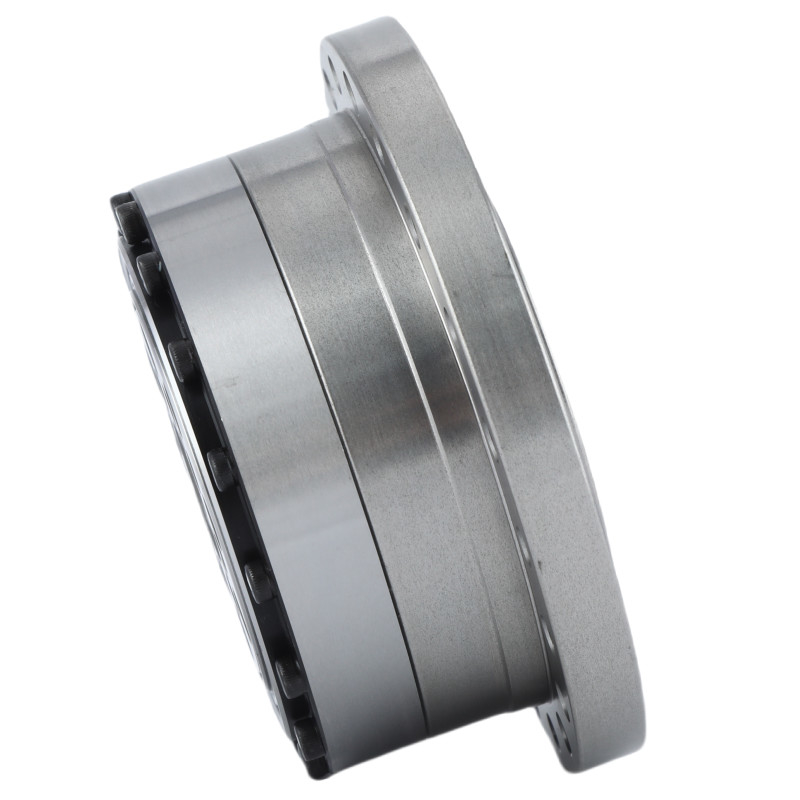

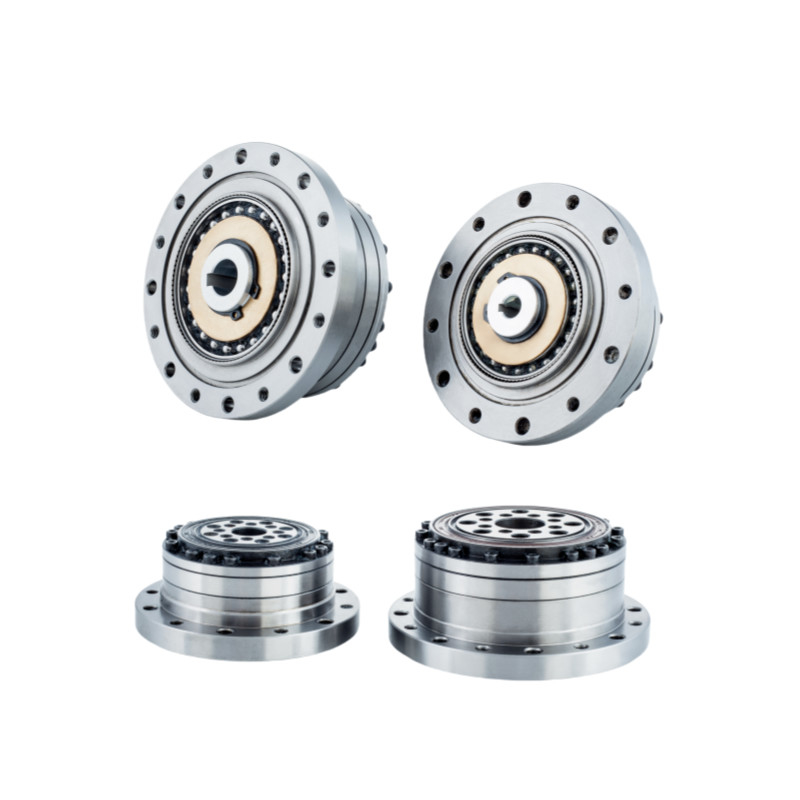

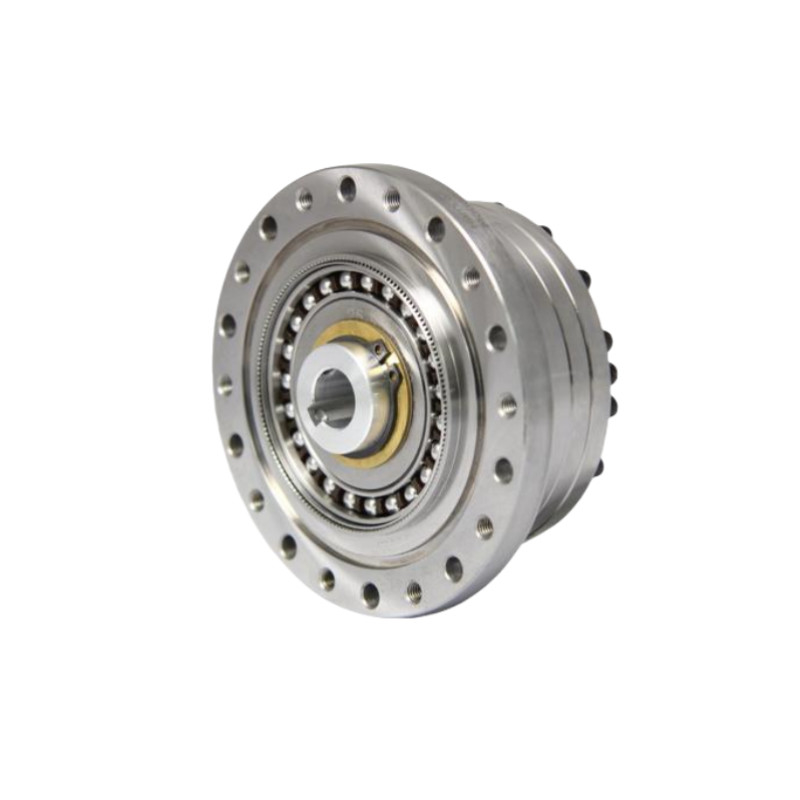

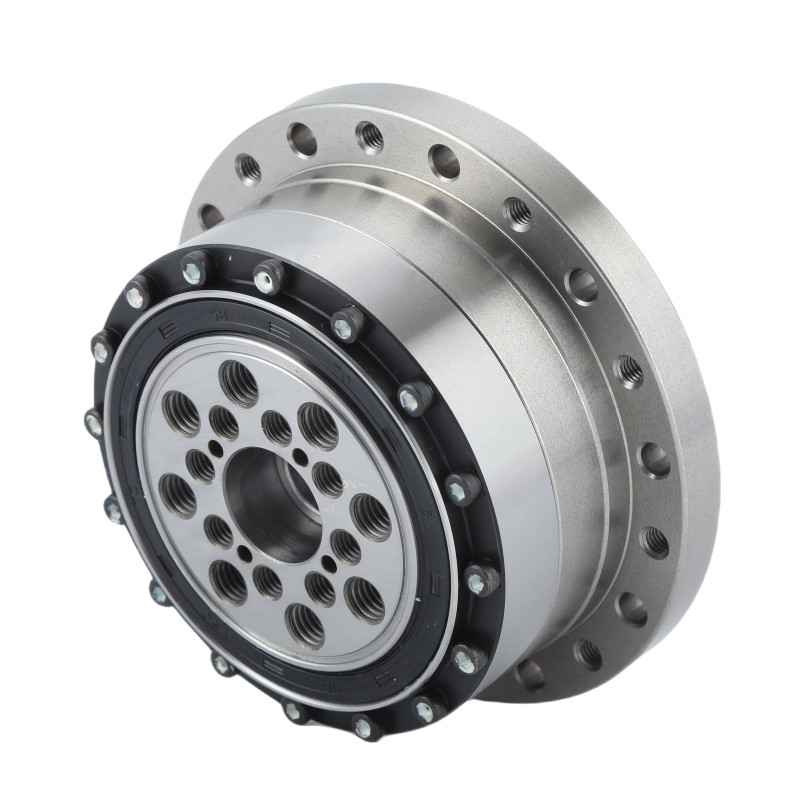

دستگاه کاهش موج فشرده سازی با دقت بالا 6500R/Min

کاهش هارمونیک دنده موج فشار,6500R/Min کاهش هارمونیک دنده,کم کننده هارمونیک 6500R/Min

6500R/Min harmonic gear reduction

6500R/Min harmonic reducer

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LSN-20-XX-U-II

با ما تماس بگیرید

درخواست نقل قول

دستگاه کاهش موج فشرده سازی با دقت بالا 6500R/Min

جزئیات محصول

محصول:

چرخ دنده های کاهنده موج کرنش مدل 20

نرخ کاهش:

50:1، 80:1، 100:1، 120:1، 160:1

عکس العمل:

≤20 Arc Sec

گشتاور نامی در ورودی 2000r/min:

25 نیوتن متر تا 40 نیوتن متر

حداکثر گشتاور در شروع و توقف:

56 تا 92 نیوتن متر

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

6500 دور در دقیقه

زندگی طراحی:

15000 ساعت

ویژگی ها:

ظرفیت گشتاور بالا، دقت بالا و واکنش کم

وزن:

0.73 کیلوگرم

درخواست:

ماشین آلات رباتیک، هواپیما، چوب، فلز سبک و پلاستیک

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

دنده های دقیق LSN - سری دوم مدل 20 کاهش دهنده موج کشش سبک

Name: دستگاه کاهش موج فشرده سازی با دقت بالا 6500R/Min
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-20-XX-U-II
Availability: InStock

سری LSN مجموعه دنده های قطعات محصور شده با گشتاور بالا است که با یک محموله خروجی و فلنج قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعاتسری LSN II در 5 اندازه با نسبت 50 در دسترس است1 تا 160:1. اگر برنامه شما نیاز به گشتاور بالا ندارد ، سر دنده سری LSN یک سر دنده جایگزین عالی است. همچنین یک نسخه سبک وزن نیز وجود دارد.

سری LSN خط تولید سبک وزن است که برای کاهش وزن خود تجهیزات مکانیکی و تسهیل ساخت سبک وزن روبات های صنعتی طراحی شده است.این امکان سرعت بالاتر و افزایش ظرفیت بار مفید برای روبات های صنعتی را فراهم می کند.

نحوه کار

فلکس اسپلین کمی کوچکتر از قطر است و دو دندان کمتر از اسپلین دایره ای دارد.شکل بیضوی مولد موج باعث می شود دندان های Flexspline به درگیر کردن دایره ای Spline در دو مناطق مخالف در سراسر محور اصلی بیضویبرای هر 180 درجه چرخش جهت ساعت مولد موج دندان های Flexspline در جهت مخالف ساعت با یک دندان نسبت به دایره ای حرکت می کنند.هر چرخش کامل در جهت ساعت مولد موج منجر به حرکت Flexspline در جهت ساعت با دو دندان از موقعیت اصلی خود را نسبت به دایره ای Spline.

دستگاه کاهش موج فشرده سازی با دقت بالا 6500R/Min 0

ویژگی های کلیدی

واکنش صفر
تورک اوج در شروع و توقف: 56Nm تا 92Nm
نسبت کاهش 50:1 تا 160:1
وزن متوسط ۳۰ درصد کمتر از سری استاندارد
سفتی پیچ و تاب بالا
کارایی بالا
طراحی جمع و جور و ساده
پرتوی خروجی رولر متقاطع قوی
فلنج خروجی برای نصب مستقیم بار

مزایا

ساختار سبک وزن از طریق طراحی بهینه شده و استفاده از مواد برتر به دست می آید که منجر به کاهش قابل توجهی در وزن محصول 30٪ می شود.

ساختار استانداردی به شکل فنجان برای چرخ انعطاف پذیر، همراه با لاغرهای متقاطع رول کامل با سفتی بالا.

با استفاده از فرآیند درمان حرارتی CMP خود توسعه یافته، طراحی پروفایل دندان LS اطمینان از آسیاب دقیق با دقت مسیر 1um را تضمین می کند.

طراحی ساختاری فشرده و مختصر، بدون واکنش منفی، اتصال مستقیم موتور و نصب آسان.

ورودی و خروجی هم محوری

دقت موقعیت عالی و قابل تکرار

ورق مشخصات

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز	میانگین سرعت چرخش ورودی مجاز	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		روغن	روغن	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤10	0.73	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000

نقاشی

دستگاه کاهش موج فشرده سازی با دقت بالا 6500R/Min 5

	ویژگی های اصلی LSN - II مدل 20 Harmonic Reudcer
	محصول	واحدهای محرک هارمونیک مدل 20
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1، 160:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
	حداکثر سرعت ورودی	6500 دور/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	20
	وزن	0.73 کيلوگرم
	تضمین	1 سال
