محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
LSN-25-XX-U-II

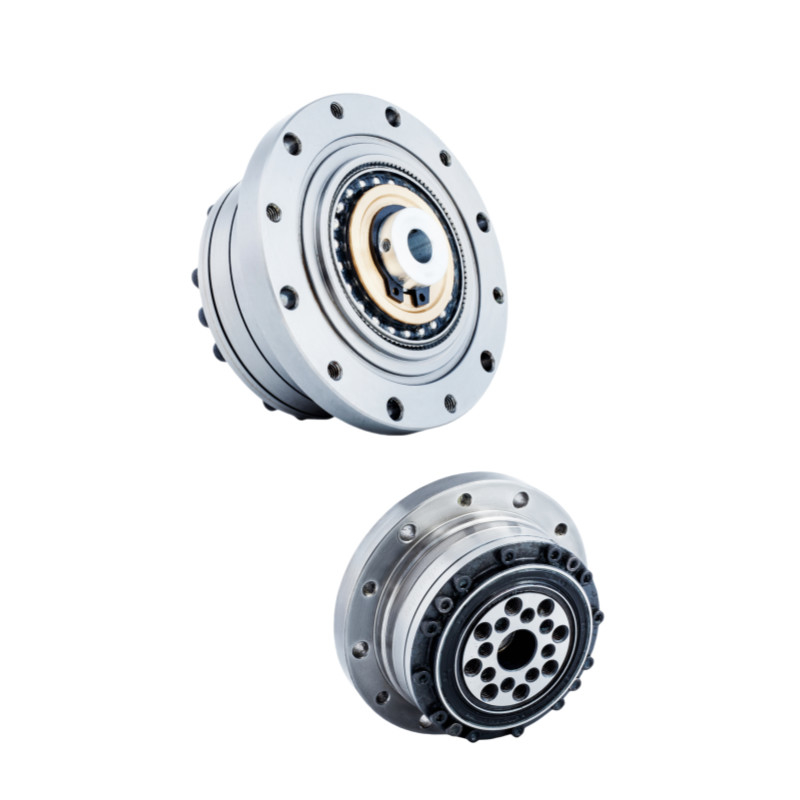

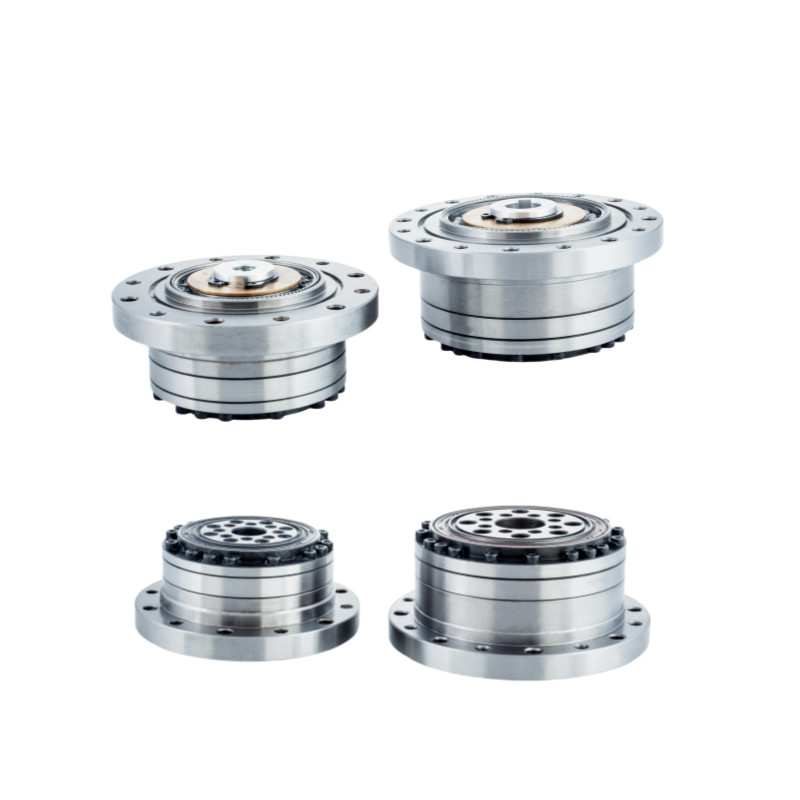

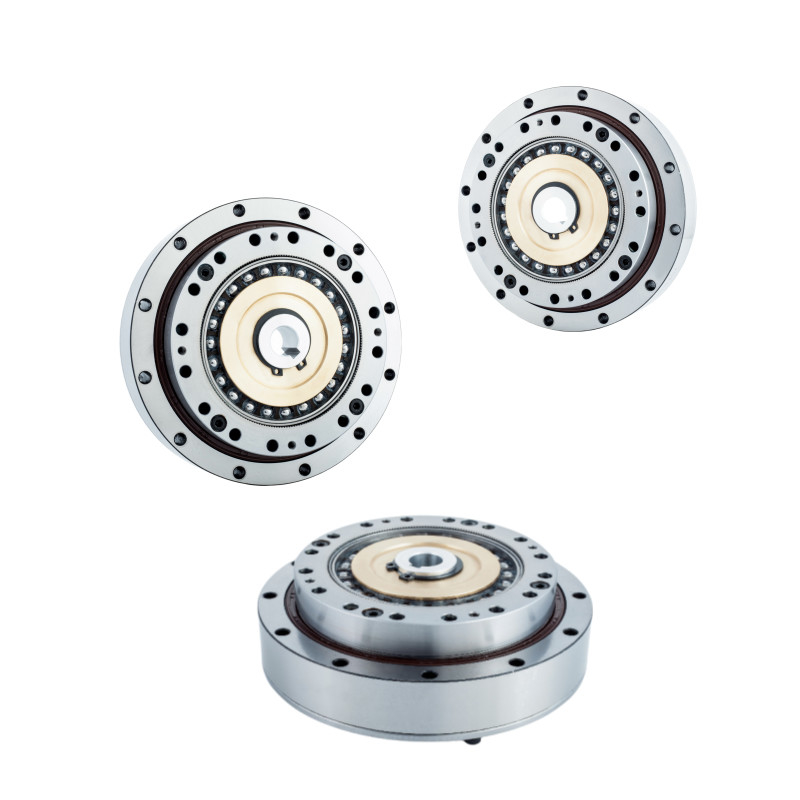

30 درصد کاهش دهنده هارمونیک سبک تر دنده ها کاهش دهنده موج تنش
کاهش دهنده هارمونیک سری LSN برای کاربردهایی که وزن یک عامل حیاتی است، اما گشتاور بالا و صفر واکنش مورد نیاز است، ایده آل است.LSN - 25 - XX - U - II یک مجموعه دنده های قطعات محوطه شده با گشت و گذار و فلنج است. این یک راه حل بسیار جمع و جور، قوی و آسان برای استفاده از سر دنده است. آن را در 5 اندازه با نسبت 50:1 به 120 در دسترس است:1.
نحوه کار
فلکس اسپلین کمی کوچکتر از قطر است و دو دندان کمتر از اسپلین دایره ای دارد.شکل بیضوی مولد موج باعث می شود دندان های Flexspline به درگیر کردن دایره ای Spline در دو مناطق مخالف در سراسر محور اصلی بیضویبرای هر 180 درجه چرخش جهت ساعت مولد موج دندان های Flexspline در جهت مخالف ساعت با یک دندان نسبت به دایره ای حرکت می کنند.هر چرخش کامل در جهت ساعت مولد موج منجر به حرکت Flexspline در جهت ساعت با دو دندان از موقعیت اصلی خود را نسبت به دایره ای Spline.
|
ویژگی های کلیدی
|
مزایا
ساختار سبک وزن از طریق طراحی بهینه شده و استفاده از مواد برتر به دست می آید که منجر به کاهش قابل توجهی در وزن محصول 30٪ می شود.
ساختار استانداردی به شکل فنجان برای چرخ انعطاف پذیر، همراه با لاغرهای متقاطع رول کامل با سفتی بالا.
با استفاده از فرآیند درمان حرارتی CMP خود توسعه یافته، طراحی پروفایل دندان LS اطمینان از آسیاب دقیق با دقت مسیر 1um را تضمین می کند.
طراحی ساختاری فشرده و مختصر، بدون واکنش منفی، اتصال مستقیم موتور و نصب آسان.
ورودی و خروجی هم محوری
دقت موقعیت عالی و قابل تکرار
ورق مشخصات
| مدل | نسبت کاهش | چرخش نامی در ورودی 2000r/min | حداکثر گشتاور مجاز در شروع و توقف | حداکثر مقدار مجاز برای تورم متوسط بار | حداکثر چرخش لحظه ای مجاز | حداکثر سرعت چرخش ورودی مجاز | میانگین سرعت چرخش ورودی مجاز | واکنش | وزن | طول عمر طراحی | ||||
| روغن | روغن | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | آرک سک | کیلوگرم | ساعت | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
نقاشی
|
ویژگی های اصلی LSN - II مدل 25 Harmonic Reudser | |||
| محصول | واحد های محرک هارمونیک مدل 25 | |||
|
اجزا
|
ژنراتور امواج، Flexspline، Spline دایره ای | |||
|
نسبت کاهش
|
50:1، 80:1، 100:1، 120:1 | |||
|
واکنش
|
کمتر از 20 ثانیه قوس | |||
|
سرعت ورودی متوسط
|
۳۵۰۰ چرخ/دقیقه | |||
|
حداکثر سرعت ورودی
|
5600 دور/دقیقه | |||
|
زندگی طراحی شده
|
15000 ساعت | |||
|
مدل
|
25 | |||
|
وزن
|
1.14 کیلوگرم | |||
| تضمین | 1 سال | |||
درخواست ها
|
|
|
| ربات های صنعتی | ربات های انسانی | نیمه هادی |
